POWERMATE
3
46
6.4 Mono PA + Monitor
In this application the right power amp output channel is used for the MON 1 signal. The left power amp output channel
is used for a mono PA, the MASTER B output is used as signal source. The MASTER B signal has to be configured as
follows:
•MASTER B control at position „5“
• PRE/POST switch set to POST (pressed)
• STEREO/MONO switch set to MONO (pressed)

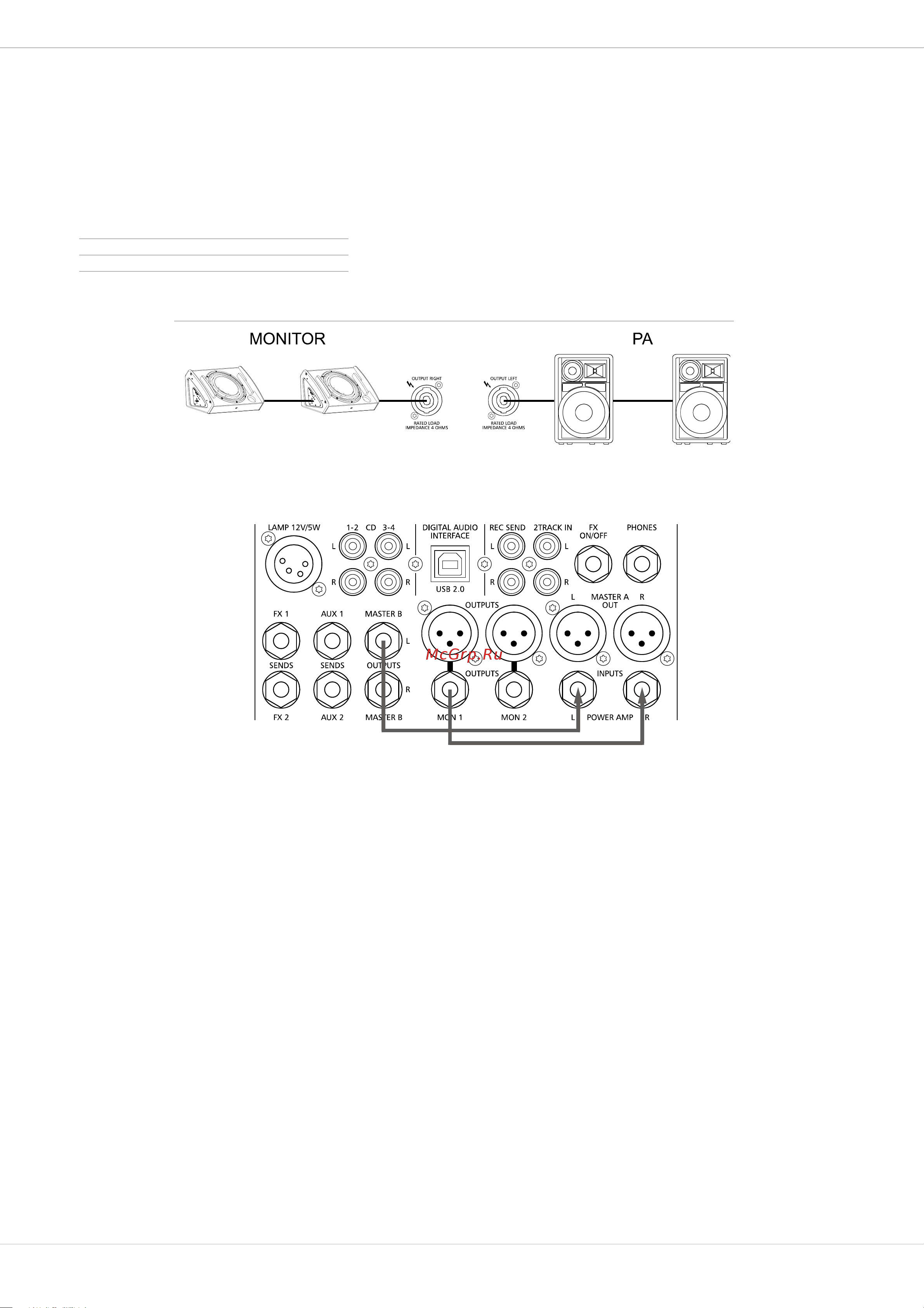

Illustration 6-4: Mono PA + Monitor
