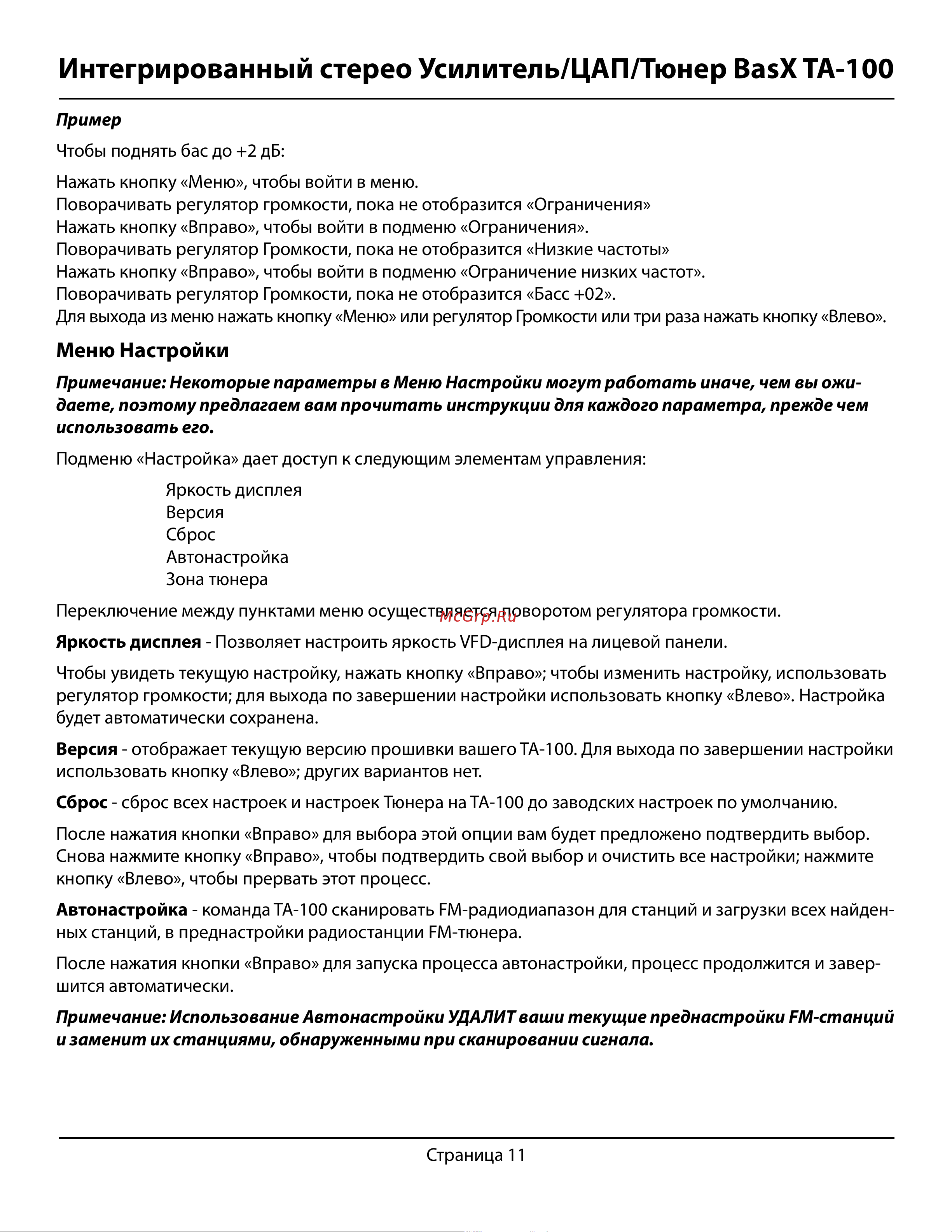

Интегрированный стерео Усилитель/ЦАП/Тюнер BasX TA-100
Страница 11
Пример
Чтобы поднять бас до +2 дБ:
Нажать кнопку «Меню», чтобы войти в меню.
Поворачивать регулятор громкости, пока не отобразится «Ограничения»
Нажать кнопку «Вправо», чтобы войти в подменю «Ограничения».
Поворачивать регулятор Громкости, пока не отобразится «Низкие частоты»
Нажать кнопку «Вправо», чтобы войти в подменю «Ограничение низких частот».
Поворачивать регулятор Громкости, пока не отобразится «Басс +02».
Для выхода из меню нажать кнопку «Меню» или регулятор Громкости или три раза нажать кнопку «Влево».
Меню Настройки
Примечание: Некоторые параметры в Меню Настройки могут работать иначе, чем вы ожи-
даете, поэтому предлагаем вам прочитать инструкции для каждого параметра, прежде чем
использовать его.
Подменю «Настройка» дает доступ к следующим элементам управления:
Яркость дисплея
Версия
Сброс
Автонастройка
Зона тюнера
Переключение между пунктами меню осуществляется поворотом регулятора громкости.
Яркость дисплея - Позволяет настроить яркость VFD-дисплея на лицевой панели.
Чтобы увидеть текущую настройку, нажать кнопку «Вправо»; чтобы изменить настройку, использовать
регулятор громкости; для выхода по завершении настройки использовать кнопку «Влево». Настройка
будет автоматически сохранена.
Версия - отображает текущую версию прошивки вашего TA-100. Для выхода по завершении настройки
использовать кнопку «Влево»; других вариантов нет.
Сброс - сброс всех настроек и настроек Тюнера на TA-100 до заводских настроек по умолчанию.
После нажатия кнопки «Вправо» для выбора этой опции вам будет предложено подтвердить выбор.
Снова нажмите кнопку «Вправо», чтобы подтвердить свой выбор и очистить все настройки; нажмите
кнопку «Влево», чтобы прервать этот процесс.
Автонастройка - команда TA-100 сканировать FM-радиодиапазон для станций и загрузки всех найден-
ных станций, в преднастройки радиостанции FM-тюнера.
После нажатия кнопки «Вправо» для запуска процесса автонастройки, процесс продолжится и завер-
шится автоматически.
Примечание: Использование Автонастройки УДАЛИТ ваши текущие преднастройки FM-станций
и заменит их станциями, обнаруженными при сканировании сигнала.
