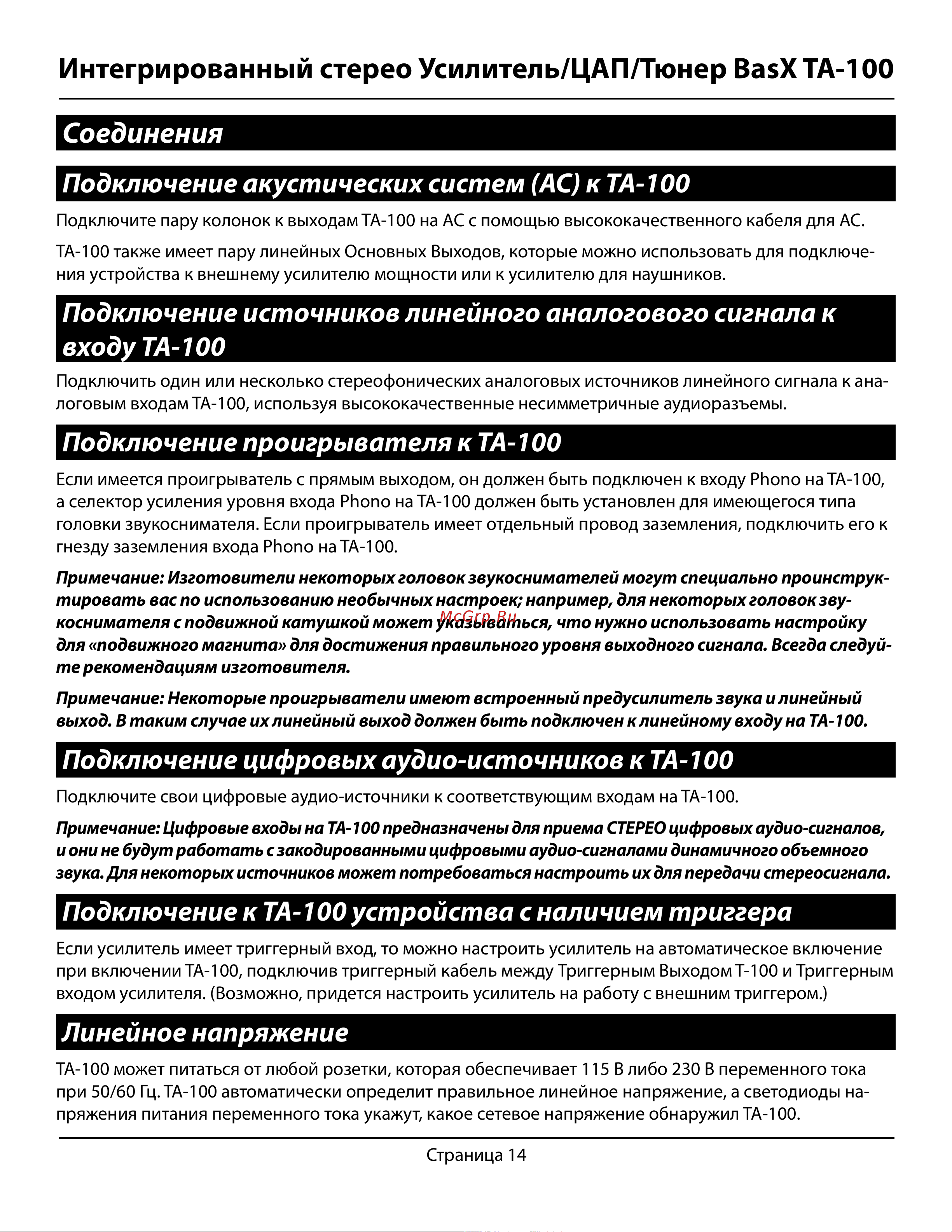

Интегрированный стерео Усилитель/ЦАП/Тюнер BasX TA-100
Страница 14
Соединения
Подключение акустических систем (АС) к TA-100
Подключите пару колонок к выходам TA-100 на АС с помощью высококачественного кабеля для АС.
TA-100 также имеет пару линейных Основных Выходов, которые можно использовать для подключе-
ния устройства к внешнему усилителю мощности или к усилителю для наушников.
Подключение источников линейного аналогового сигнала к
входу TA-100
Подключить один или несколько стереофонических аналоговых источников линейного сигнала к ана-
логовым входам TA-100, используя высококачественные несимметричные аудиоразъемы.
Подключение проигрывателя к TA-100
Если имеется проигрыватель с прямым выходом, он должен быть подключен к входу Phono на TA-100,
а селектор усиления уровня входа Phono на TA-100 должен быть установлен для имеющегося типа
головки звукоснимателя. Если проигрыватель имеет отдельный провод заземления, подключить его к
гнезду заземления входа Phono на TA-100.
Примечание: Изготовители некоторых головок звукоснимателей могут специально проинструк-
тировать вас по использованию необычных настроек; например, для некоторых головок зву-
коснимателя с подвижной катушкой может указываться, что нужно использовать настройку
для «подвижного магнита» для достижения правильного уровня выходного сигнала. Всегда следуй-
те рекомендациям изготовителя.
Примечание: Некоторые проигрыватели имеют встроенный предусилитель звука и линейный
выход. В таким случае их линейный выход должен быть подключен к линейному входу на TA-100.
Подключение цифровых аудио-источников к TA-100
Подключите свои цифровые аудио-источники к соответствующим входам на TA-100.
Примечание: Цифровые входы на TA-100 предназначены для приема СТЕРЕО цифровых аудио-сигналов,
и они не будут работать с закодированными цифровыми аудио-сигналами динамичного объемного
звука. Для некоторых источников может потребоваться настроить их для передачи стереосигнала.
Подключение к TA-100 устройства с наличием триггера
Если усилитель имеет триггерный вход, то можно настроить усилитель на автоматическое включение
при включении TA-100, подключив триггерный кабель между Триггерным Выходом T-100 и Триггерным
входом усилителя. (Возможно, придется настроить усилитель на работу с внешним триггером.)
Линейное напряжение
TA-100 может питаться от любой розетки, которая обеспечивает 115 В либо 230 В переменного тока
при 50/60 Гц. TA-100 автоматически определит правильное линейное напряжение, а светодиоды на-
пряжения питания переменного тока укажут, какое сетевое напряжение обнаружил TA-100.
