Интегрированный стерео Усилитель/ЦАП/Тюнер BasX TA-100
Страница 5

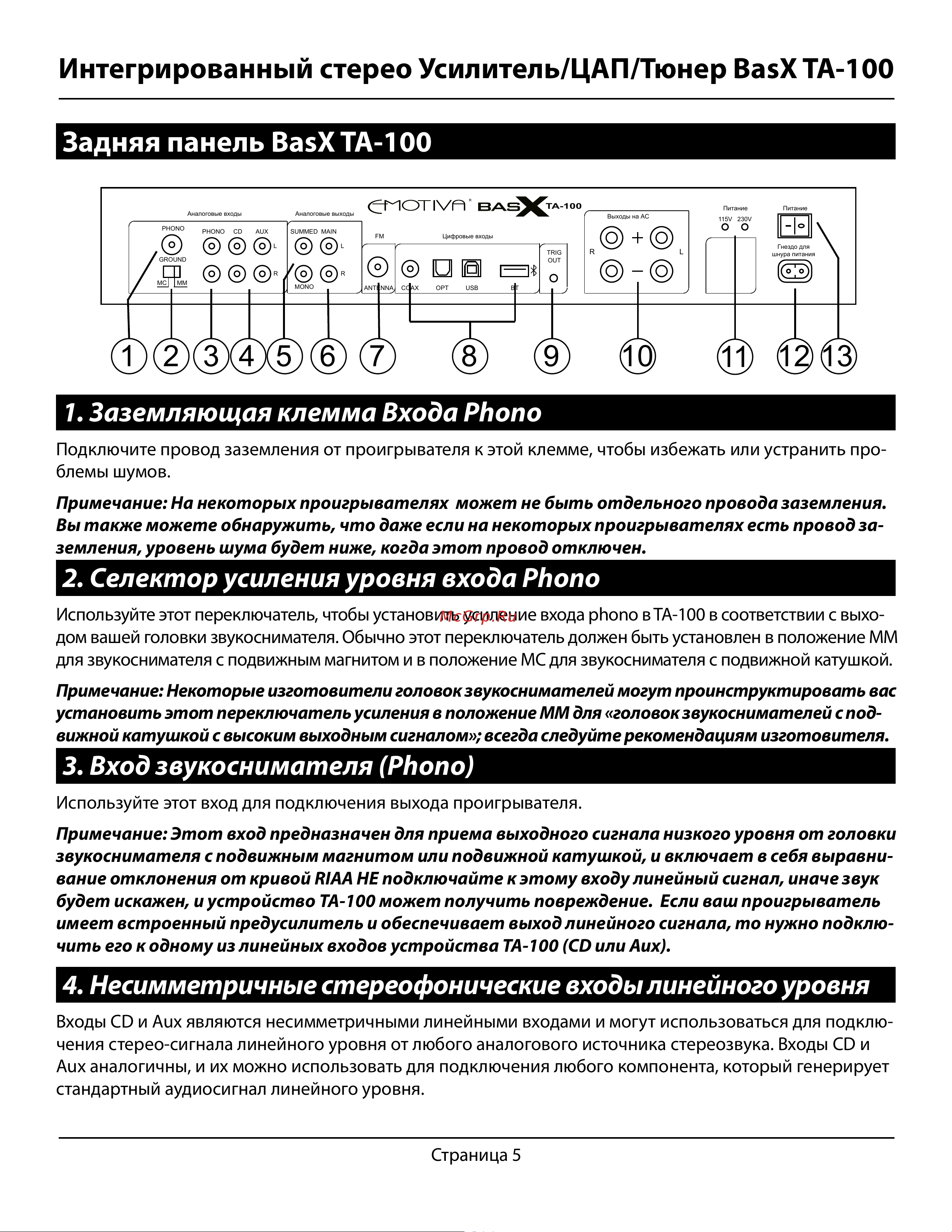

Задняя панель BasX TA-100
1. Заземляющая клемма Входа Phono
Подключите провод заземления от проигрывателя к этой клемме, чтобы избежать или устранить про-
блемы шумов.
Примечание: На некоторых проигрывателях может не быть отдельного провода заземления.
Вы также можете обнаружить, что даже если на некоторых проигрывателях есть провод за-
земления, уровень шума будет ниже, когда этот провод отключен.
2. Селектор усиления уровня входа Phono
Используйте этот переключатель, чтобы установить усиление входа phono в TA-100 в соответствии с выхо-
дом вашей головки звукоснимателя. Обычно этот переключатель должен быть установлен в положение MM
для звукоснимателя с подвижным магнитом и в положение MC для звукоснимателя с подвижной катушкой.
Примечание: Некоторые изготовители головок звукоснимателей могут проинструктировать вас
установить этот переключатель усиления в положение MM для «головок звукоснимателей с под-
вижной катушкой с высоким выходным сигналом»; всегда следуйте рекомендациям изготовителя.
3. Вход звукоснимателя (Phono)
Используйте этот вход для подключения выхода проигрывателя.
Примечание: Этот вход предназначен для приема выходного сигнала низкого уровня от головки
звукоснимателя с подвижным магнитом или подвижной катушкой, и включает в себя выравни-
вание отклонения от кривой RIAA НЕ подключайте к этому входу линейный сигнал, иначе звук
будет искажен, и устройство TA-100 может получить повреждение. Если ваш проигрыватель
имеет встроенный предусилитель и обеспечивает выход линейного сигнала, то нужно подклю-
чить его к одному из линейных входов устройства TA-100 (CD или Aux).
4. Несимметричные стереофонические входы линейного уровня
Входы CD и Aux являются несимметричными линейными входами и могут использоваться для подклю-
чения стерео-сигнала линейного уровня от любого аналогового источника стереозвука. Входы CD и
Aux аналогичны, и их можно использовать для подключения любого компонента, который генерирует
стандартный аудиосигнал линейного уровня.
Цифровые входы
TRIG
OUT
ANTENNA COAX OPT USB BT
Питание
FM
Аналоговые входы Аналоговые выходы
TA-100
PHONO
GROUND
PHONO CD AUX SUMMED MAIN
MC MM
L
R
L
R
MONO
115V 230V
Питание
Гнездо для
шнура питания
Выходы на АС
LR
11
4 65 71 32 8 10 129 13
