Интегрированный стерео Усилитель/ЦАП/Тюнер BasX TA-100
Страница 8

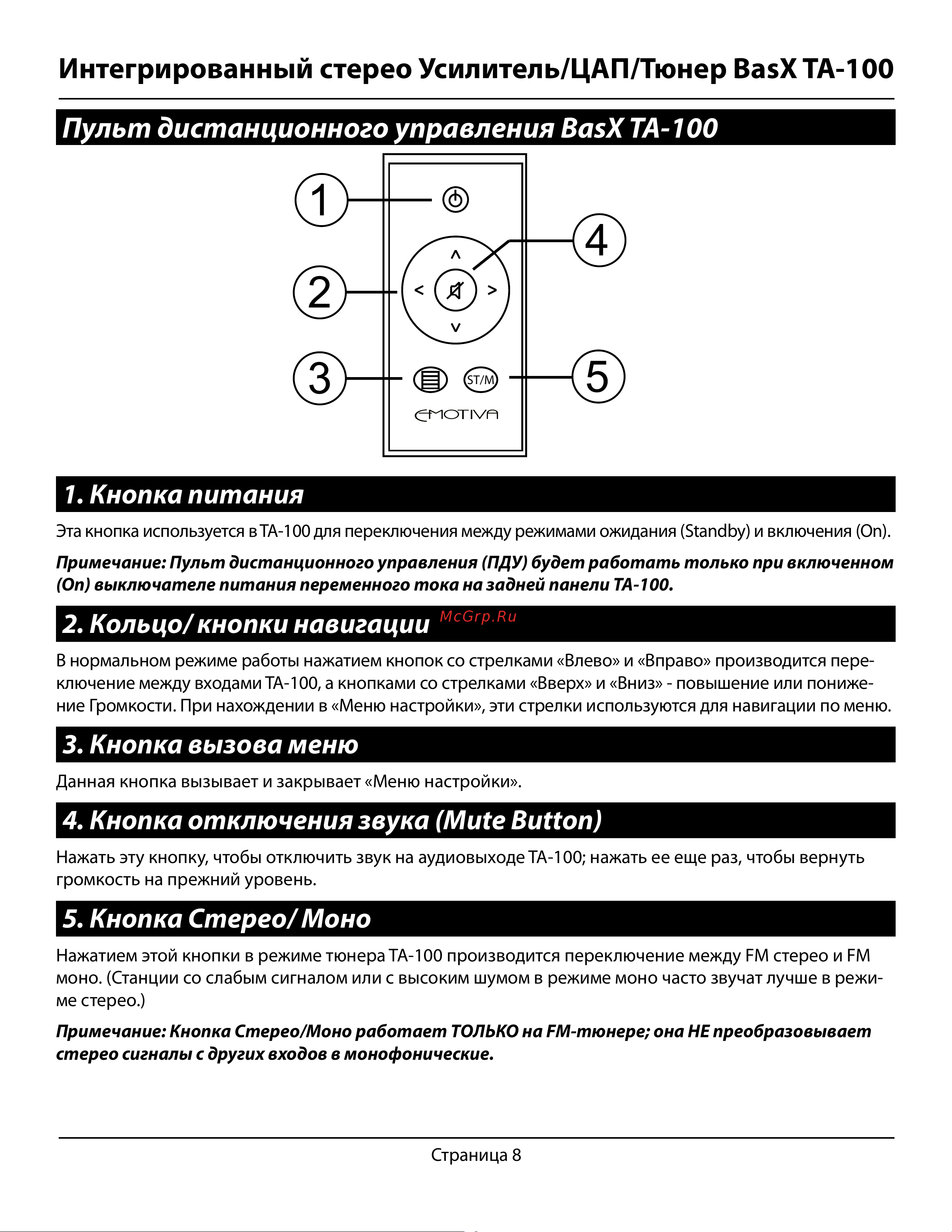

Пульт дистанционного управления BasX TA-100
ST/M
4
5
1
3
2
1. Кнопка питания
Эта кнопка используется в TA-100 для переключения между режимами ожидания (Standby) и включения (On).
Примечание: Пульт дистанционного управления (ПДУ) будет работать только при включенном
(On) выключателе питания переменного тока на задней панели TA-100.
2. Кольцо/ кнопки навигации
В нормальном режиме работы нажатием кнопок со стрелками «Влево» и «Вправо» производится пере-
ключение между входами TA-100, а кнопками со стрелками «Вверх» и «Вниз» - повышение или пониже-
ние Громкости. При нахождении в «Меню настройки», эти стрелки используются для навигации по меню.
3. Кнопка вызова меню
Данная кнопка вызывает и закрывает «Меню настройки».
4. Кнопка отключения звука (Mute Button)
Нажать эту кнопку, чтобы отключить звук на аудиовыходе TA-100; нажать ее еще раз, чтобы вернуть
громкость на прежний уровень.
5. Кнопка Стерео/ Моно
Нажатием этой кнопки в режиме тюнера TA-100 производится переключение между FM стерео и FM
моно. (Станции со слабым сигналом или с высоким шумом в режиме моно часто звучат лучше в режи-
ме стерео.)
Примечание: Кнопка Стерео/Моно работает ТОЛЬКО на FM-тюнере; она НЕ преобразовывает
стерео сигналы с других входов в монофонические.
