7

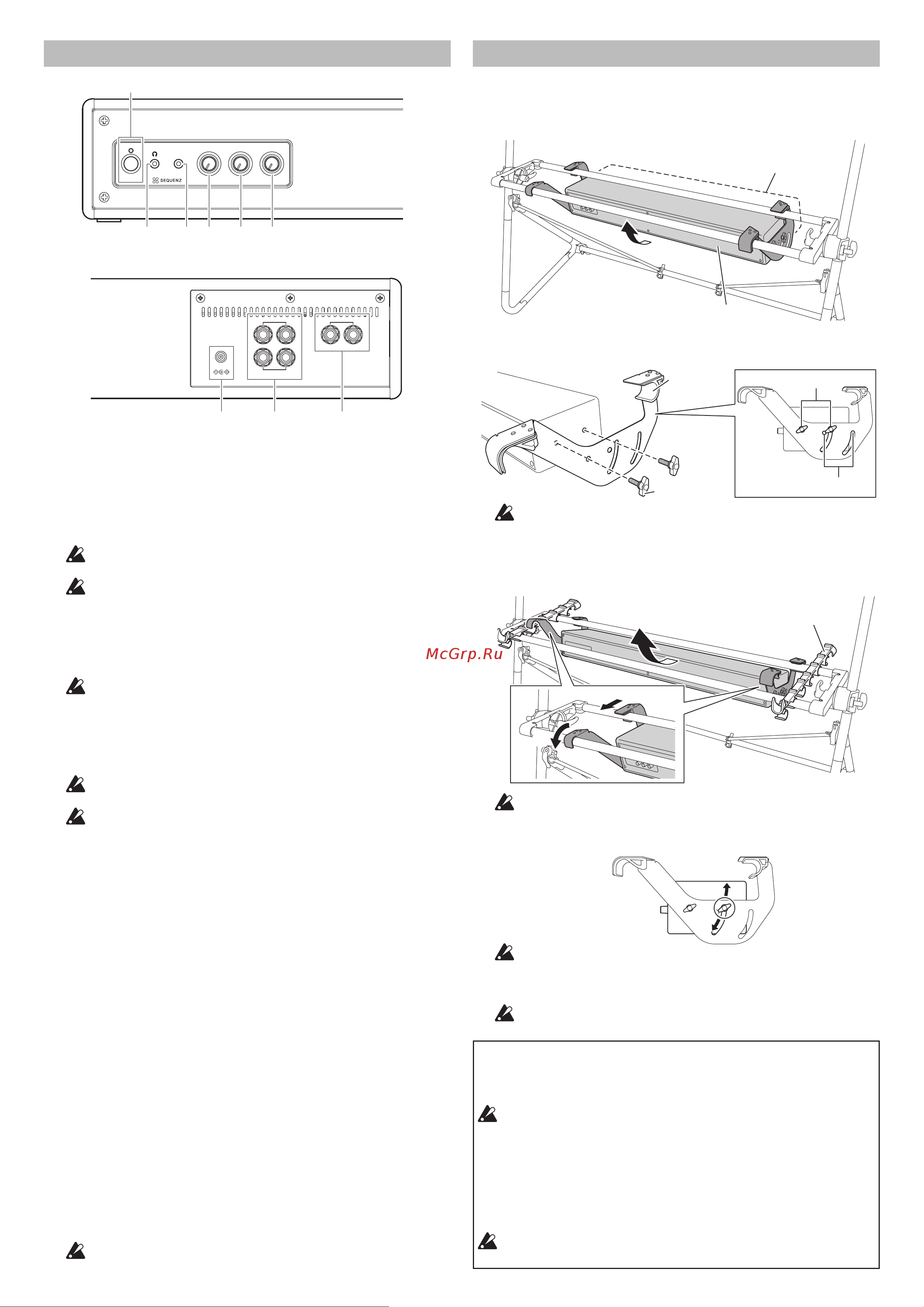

Name und Funktion der einzelnen Elemente
ON/STANDBY
POWER
VOLUME BASS TREBLE
AUX
Min Max
-
+
-
+
1
2
3 4 5 6
DC 24V
Rch Lch
Rch Lch
INPUT 2
INPUT 1
Rch Lch
THRU OUT
7 8 9
Vorderseite
Rückseite
1
POWER-Taste und -Anzeige
Mit jedem Druck auf die Taste wechselt die Stromversorgung zwi-
schen ON und STANDBY. Die POWER-Anzeige zeigt die jeweilige
Art der Stromversorgung an:
Rot: Standby
Grün: ON
Der Standby-Modus ist aktiviert, sobald das Netzkabel an der
Steckdose angeschlossen ist.
Um unerwartet hohe Lautstärken zu verhindern, regeln Sie
den VOLUME-Regler ganz herab.
2
Kopfhöreranschluss
Buchse zum Anschluss eines Kopfhörers. Die Lautstärke ist mit
dem VOLUME-Regler einstellbar.
Beim Anschluss eines Kopfhörers sind die Lautsprecher
stummgeschaltet.
3
AUX IN-Anschluss
Eingang zum Anschluss von Audiogeräten und ähnlichem. Ver-
wenden Sie hierzu ein Stereo-Miniklinkenkabel.
Die Einstellungen der Regler VOLUME, BASS und TREBLE
wirken sich auch auf den AUX IN-Anschluss aus.
Verwenden Sie ein Kabel ohne Widerstand.
4
VOLUME-Regler
Regelt die Lautstärke des gesamten Systems.
5
BASS-Regler
Boostet oder filtert den unteren Frequenzbereich des gesamten
Systems. Befindet sich der Regler in der Mittelposition, ist die
Bass-Kennlinie flach (keine Verstärkung oder Filterung).
6
TREBLE-Regler
Boostet oder filtert den oberen Frequenzbereich des gesamten
Systems. Befindet sich der Regler in der Mittelposition, ist die
Höhen-Kennlinie flach (keine Verstärkung oder Filterung).
7
DC IN (Max. 24 V)-Anschluss
Zum Anschluss des mitgelieferten Netzteils.
8
INPUT 1- und INPUT 2-Anschlüsse
Standard-Klinkenbuchsen-Eingänge zum Anschluss von Line/
Level-Ausgängen elektronischer Musikinstrumente, Audiogeräte
und ähnlichem.
9
THROUGH OUT-Anschlüsse
Standard-Klinkenbuchsen-Ausgänge, an denen ein Mix der von
den Eingängen INPUT 1, INPUT 2 und AUX IN kommenden Signale
anliegt.
Die Einstellungen der Regler VOLUME, BASS und TREBLE
wirken sich nicht auf den TROUGH-OUT-Anschluss aus.
Montage des SonicBar auf einem Ständer der Standard Series
Bei der Montage auf einem Ständer der Standard Series können
Montageposition (vorn oder hinten) und Winkel den Bedürfnissen
vor Ort angepasst werden. Entscheiden Sie sich vor Anbringung des
SonicBar für die gewünschte Montageposition.
Hintere Position
Vordere Position
[1]
Das Gerät wird mit an den Enden befestigten
Montagewinkeln montiert.
[a]
[b]
Schrauben
Winkel
Seitenansicht
Befestigen Sie die Winkel in Position [a], um die Lautspre-
cher vorne zu montieren oder in Position [b], um sie weiter
hinten zu positionieren.
[2]
Hängen Sie den Lautsprecher mithilfe der Montagewinkel
unten im Ständer ein.
①
②
Keyboard-Halterung
Sollte hierbei eine Tastaturhalterung im Weg stehen, entfer-
nen Sie diese, bevor Sie den Lautsprecher einhängen.
[3]
Lösen Sie die hinteren Schrauben, um den Winkel
einzustellen.
Seitenansicht
Haben Sie den richtigen Winkel eingestellt, ziehen Sie diese
Schrauben wieder fest.
[4]
Schließen Sie das Netzteil an.
Schließen Sie das Netzteil am Lautsprecher an, nachdem Sie
das Netzkabel angeschlossen haben.
Energiesparfunktion
Wenn etwa vier Stunden lang kein Eingangssignal anliegt, schaltet die
Stromversorgung automatisch in den Standby-Modus. Zum Wieder
-
einschalten (ON-Modus) drücken Sie die POWER-Taste zweimal.
In manchen Fällen reagiert die Energiesparfunktion auf Um-
gebungsgeräusche und löst nicht aus, selbst wenn keine Musik
wiedergegeben wird.
Deaktivieren der Energiesparfunktion
1. Halten Sie bei aktivierter Stromversorgung (ON-Modus) die
POWER-Taste mindestens 3 Sekunden lang gedrückt.
2. Vergewissern Sie sich, dass die POWER-Anzeige dreimal
blinkt, nachdem Sie Ihren Finger weggenommen haben.
Nach dem Ausschalten (OFF) wird die Energiesparfunktion
wieder aktiviert.
