Описание панелей

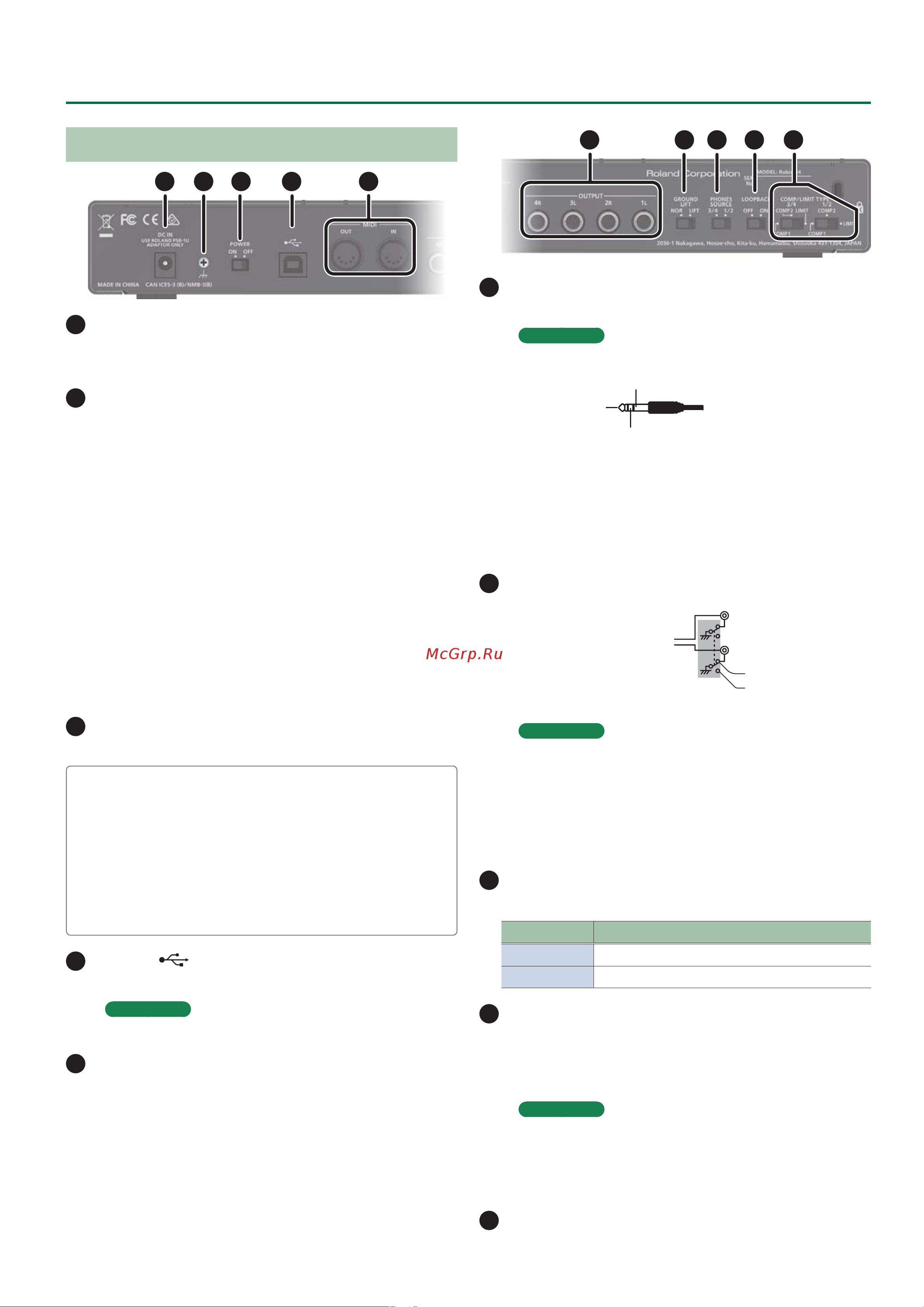

Тыльная панель
1 4 52 3
1
Разъем DC IN
Используется для подключения блока питания сети перемен-
ного тока.
2
Клемма заземления
При определенном стечении обстоятельств при прикоснове-
нии к поверхности устройства, подключенным к нему микро-
фонам или металлическим частям других объектов, например,
гитар, можно почувствовать легкое покалывание. Это вызвано
наличием слабого электричества, которое абсолютно без-
опасно. Однако если это является поводом для беспокойства,
соедините заземляющий контакт устройства с внешней землей.
При этом могут возникнуть слабые помехи. Если есть сомнения
по поводу правильности заземления, обратитесь в ближай-
ший сервисный центр компании Roland или авторизованному
дистрибьютеру.
* Объекты, непредназначенные для заземления
5 Водопроводные трубы (риск поражения электрическим
током)
5 Газовые трубы (взрывоопасно)
5 Телефонные линии или громоотводы (представляют опас-
ность во время грозы)
3
Переключатель [POWER]
Используется для включения/выключения питания Rubix.
Функция Auto O
Ниже перечислены условия, при наступлении которых пита-
ние автоматически отключается (функция Auto O).
5 Устройство не подключено ни к компьютеру, ни к план-
шету
5 Отсутствует сигнал в течение 10 часов
Чтобы питание автоматически не отключалось, подключите
устройство к компьютеру или планшету.
4
Порт USB ( )
Используется для подключения к компьютеру.
ЗАМЕЧАНИЕ
Rubix44 от порта USB не питается.
5
Разъемы MIDI (OUT, IN)
Подключите разъем MIDI OUT устройства к внешнему
MIDI-модулю или аналогичному прибору.
Подключите разъем MIDI IN к MIDI-клавиатуре или
MIDI-контроллеру.
6 9 107 8
6
Разъемы OUTPUT (1L, 2R, 3L, 4R) (балансные, тип TRS)
Используются для вывода аналогового аудиосигнала.
ЗАМЕЧАНИЕ
5 Распайка контактов разъема OUTPUT
Земля (рукав)
+ (шарик)
– (кольцо)
5 Схемотехника данного устройства использует метод
"балансирования" через сопротивление. Аудиосигнал
передается через контакты "+" и "Земля" в небалансом
формате. Однако в силу того, что контакты "–" и "Земля"
соединены через сопротивление, электрическая цепь
балансируется. Это позволяет подавлять помехи так же,
как это происходит в балансных линиях.
7
Переключатель [GROUND LIFT]
Разъемы
OUTPUT (1L, 2R, 3L, 4R)
(балансные, тип TRS)
NOR
LIFT
Штатно находится в поло-
жении “NOR” (NORMAL).
При возникновении
земляных петель можно
попытаться разорвать их,
установив переключатель в
положение
“LIFT”.
ЗАМЕЧАНИЕ
5 Контакт "Земля" (рукав) разъемов OUTPUT (1L, 2R, 3L, 4R)
(балансный TRS) оторваны от земли.
5 В некоторых случаях при коммутации балансным кабе-
лем небалансного оборудования при переключателе,
установленном в позицию
“LIFT”, звук может отсутство-
вать. В этом случае следует установить переключатель в
положение “NOR”.
8
Переключатель [PHONES SOURCE]
Выбирает аудиосигнал, направляемый в наушники.
Положение Описание
1/2 Аудиосигнал, подаваемый на OUTPUT (1L, 2R).
3/4 Аудиосигнал, подаваемый на OUTPUT (3L, 4R).
9
Переключатель [LOOPBACK]
Если он включен, аудиосигнал входов INPUT (1L, 2R) и
INPUT (3L, 4R) микшируется с сигналом, который воспроизводит-
ся на компьютере. Суммарный сигнал возвращается в компью-
тер. Это позволяет организовывать живое вещание по интернет.
ЗАМЕЧАНИЕ
Если планируется установить включить переключатель
[LOOPBACK], необходимо отключить функцию мониторин-
га в программном приложении DAW, а также функцию мо-
ниторинга Windows. В противном случае либо возникнет
обратная связь, либо входной сигнал будет дублироваться.
10
Переключатель [COMP/LIMIT TYPE]
Включает/выключает компрессор/лимитер (стр. 20).
