6
6

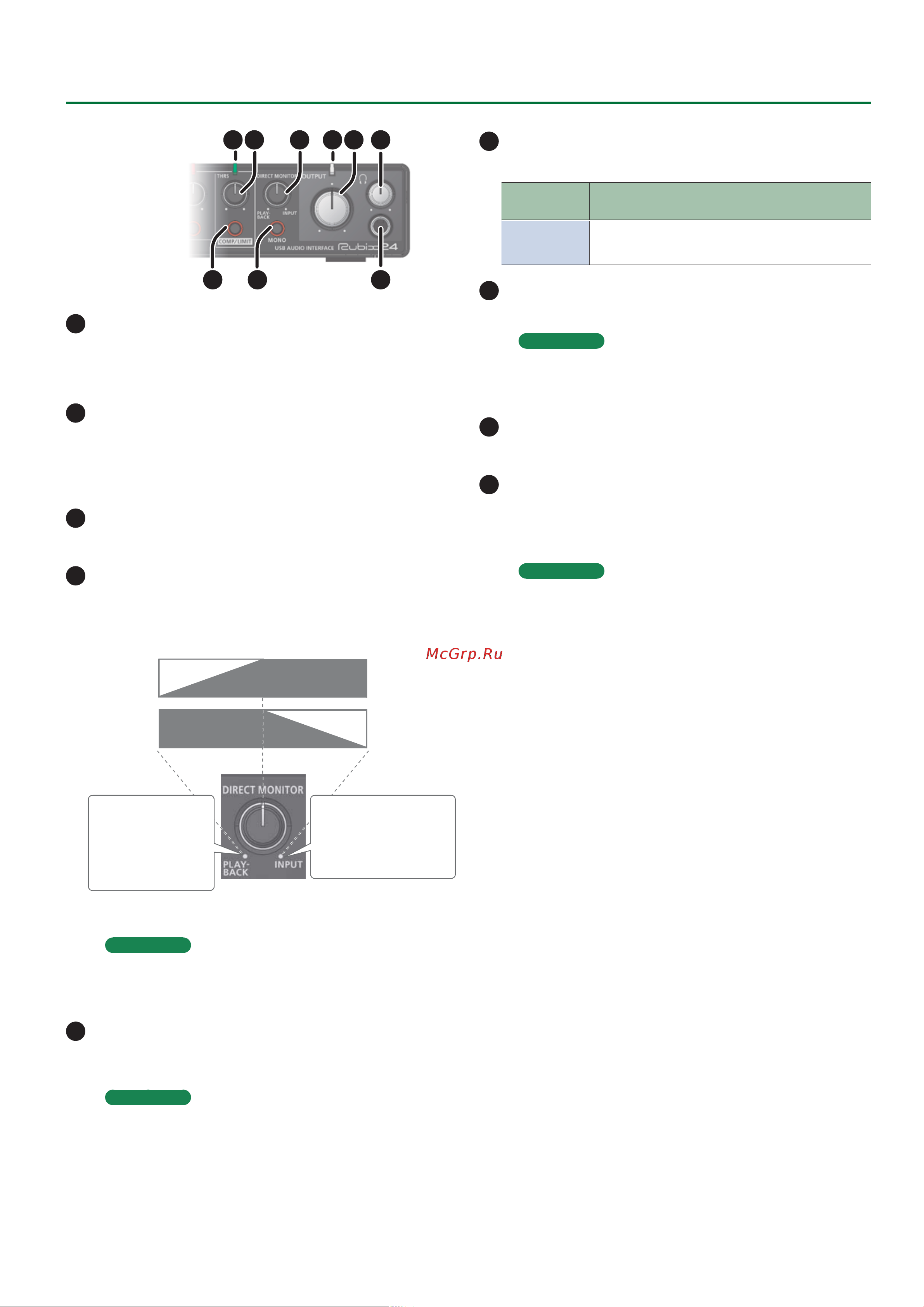

Описание панелей
14
1211 13
8 10
7 96
6
Индикатор включения компрессора/лимитера
Если кнопка [COMP/LIMIT] нажата, этот индикатор загорается
красным при превышении входным сигналом уровня, заданно-
го с помощью регулятора [THRS].
7
Регулятор [THRS]
Определяет уровень, при превышении которого включается
компрессор или лимитер. При вращении этого регулятора
вправо интенсивность воздействия компрессора или лимитера
увеличивается, в результате звук становится более плотным.
8
Кнопка [COMP/LIMIT]
Включает/выключает компрессор/лимитер.
9
Регулятор [DIRECT MONITOR]
Управляет балансом аудиосигнала, который выводится через
разъемы PHONES и OUTPUT (1L, 2R).
ВОСПРОИЗВЕДЕНИЕ
ВХОД
100%
0%
100%
0%
Баланс
Выводится только
аудиосигнал
компьютера,
подключенного к
порту USB.
Выводится только
аудиосигнал, посту-
пивший на входы
INPUT (1L, 2R).
При мониторинге через программное приложение DAW уста-
навливайте в положение “PLAYBACK”.
ЗАМЕЧАНИЕ
В некоторых случаях при манипуляциях с данным регуля-
тором может возникать шум. Это признаком неисправно-
сти не является.
10
Кнопка [MONO]
Если кнопка нажата, сигнал, поступивший на разъемы
INPUT (1L, 2R), мониторится в монорежиме.
ЗАМЕЧАНИЕ
5 Если к входу INPUT 1L подключена гитара или микрофон,
а вход INPUT 2R не используется, установите кнопку
[MONO] в состояние“ON”.
5 Даже если выбран режим
“MONO”, на выходной
USB-порт Rubix24 подается стереофонический сигнал.
11
Индикатор питания
Показывает состояние связи с USB-оборудованием.
Индикатор
питания
Состояние
Горит Налажена связь с компьютером или iPad.
Не горит Связь с компьютером или iPad отсутствует.
12
Регулятор [OUTPUT]
Управляет уровнем выходного аудиосигнала.
ЗАМЕЧАНИЕ
Регулятор [OUTPUT] на уровень сигнала на разъеме
Q (наушники), а также на разъемах OUTPUT (3L, 4R) влия-
ния не оказывает.
13
Регулятор [Q] (наушники)
Управляет громкостью сигнала, подаваемого на разъем Q.
14
Разъем Q (наушники)
Используется для подключения наушников.
На него подается сигнал, выбранный с помощью переключате-
ля [PHONES SOURCE].
ЗАМЕЧАНИЕ
Даже при коммутации наушников сигналы разъемов
OUTPUT (1L, 2R) и OUTPUT (3L, 4R) не мьютируются.
