The Power switch must always be on
the “Off” position before plugging the
amp to a properly earthed mains soc-
ket (220-240V AC / 110V-120V AC).

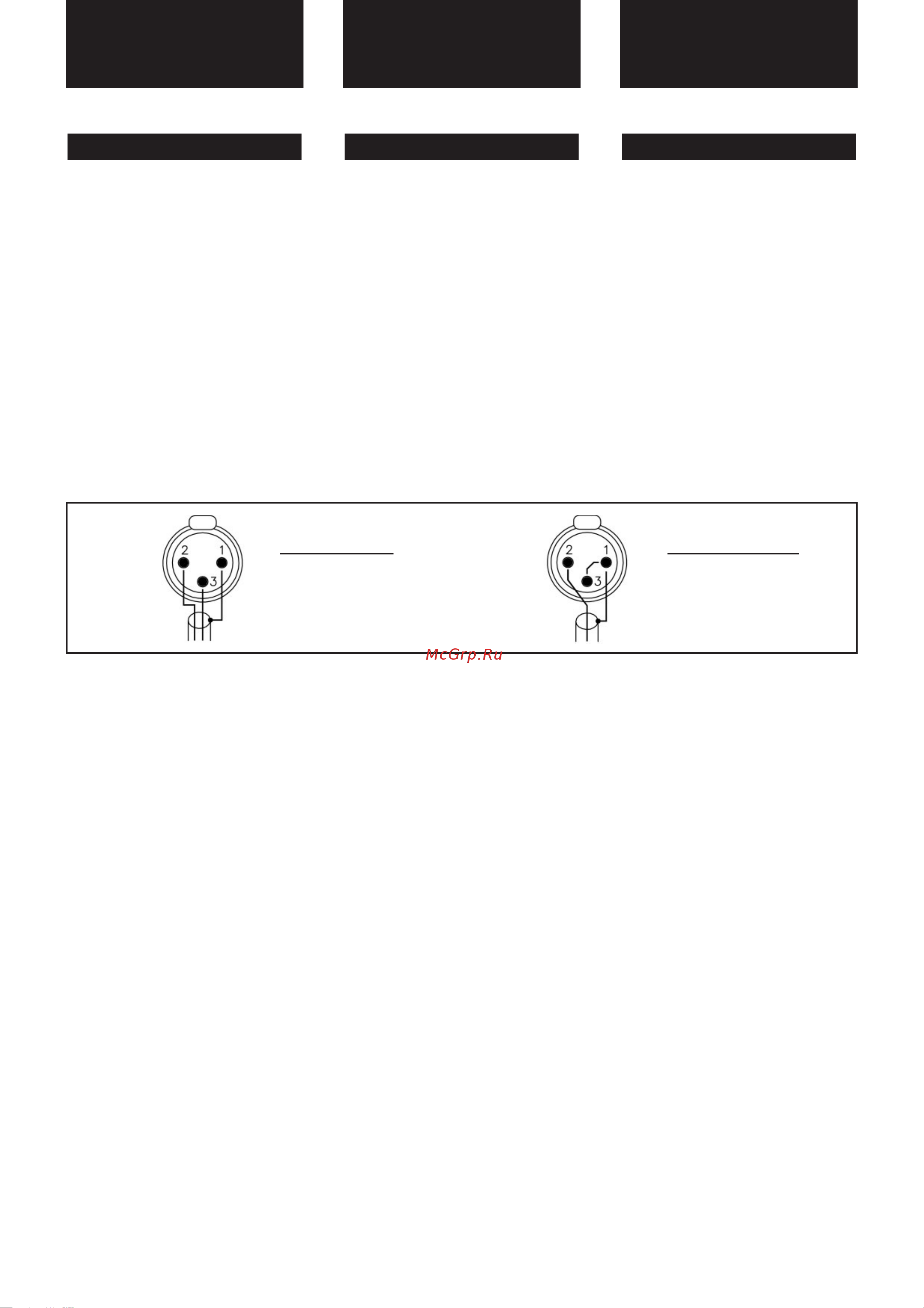

The input signal fed to the amplifier can
be either balanced or un-balanced. The
drawing below describes both ways to
wire an XLR connector for the purpose.
Balanced Signal: Connect pin 1 to
Ground, pin 2 to Signal + (hot) and pin
3 to Signal - (cold).
Unbalanced Signal: Connect Pin 1 to
Ground, pin 2 to Signal and pin 3 to
Ground.
Important!: If a connection is done with
a un-balanced line and pin 3 on the
XLR is not connected to ground, a 6 dB
loss occurs in the line and only a quar-
ter of the amplifier power is produced.
The two channel amplifier models provi-
des, for each channel, a female XLR
Connector (Signal Input) parallelled to a
male XLR to daisy chain several ampli-
fiers with the same signal line (LINK).
3.1 Connections
Bevor Sie diese Einheit an eine
SHUKO-Steckdose anschließen, schal-
ten Sie den Hautstromschalter aus.
Das Eingangssignal kann entweder
symmetrisch oder unsymmetrisch sein.
Für den Anschluss siehe Zeichnung.
Symmetrisches Signal: Die Belegung
der XLR Pins ist wie folgt: 1-Masse, 2-
Positives Signal (hot), 3-Negatives
Signal (cold).
Asymetrisches Signal: Die Belegung
der XLR Pins ist wie folgt: 1-Masse, 2-
Signal, 3-Masse.
ACHTUNG! Wenn Sie ein asymetris-
ches Signal anschließen und Pin 3 nicht
an Masse anschließen, erzeugt dies
einen Verlust von 6dB (1/4 der Leistung
der Endstufe) am Ausgangssignal.
Die 2-Kanal-Endstufe verfügt über eine
parallele XLR-Buchse für die
Zusammenschaltung mehrerer
Endstufen.
3.1 Anschlüsse
Installation and
Operation
Veillez à ce que l’interrupteur de mise
en service soit en position “Off” avant
de brancher l’appareil sur une prise sec-
teur avec mise à la terre (220V-240V
AC / 110V-120V AC).
L’appareil peut fonctionner avec des
signaux symétriques ou assymétriques.
La figure ci-dessous indique le câblage
des connecteurs XLR pour les deux
cas.
Câblage Symétrique: souder la broche
1 à la masse, la broche 2 au point
chaud (+), et la broche 3 au point froid
(-).
Câblage Assymétrique: souder les
broches 1 et 3 à la masse, et la broche
2 au signal.
Important: Si on effectue le branche-
ment d’un signal asymetrique sur le
connecteur XLR sans relier la broche 3
à la masse, une perte de 6dB sera
constatée , ce qui se traduira par une
perte du 75% de la puissance de sortie.
Le 2 canal amplificateurs est muni des
connecteurs XLR mâle pour la mise en
parallèle de plusieurs amplificateurs
avec les mêmes signaux d’entrée.
3.1 Branchement
Installation et
mise en service
Anschluss und
Inbetriebnahme
Balanced Wiring
1- Ground
2- Signal +
3- Signal -
Unbalanced Wiring
1- Ground
2- Signal
3- Ground
6
