QSC SPA2-200 [5/12] Установка в стойке

TD-000500 -06 -D

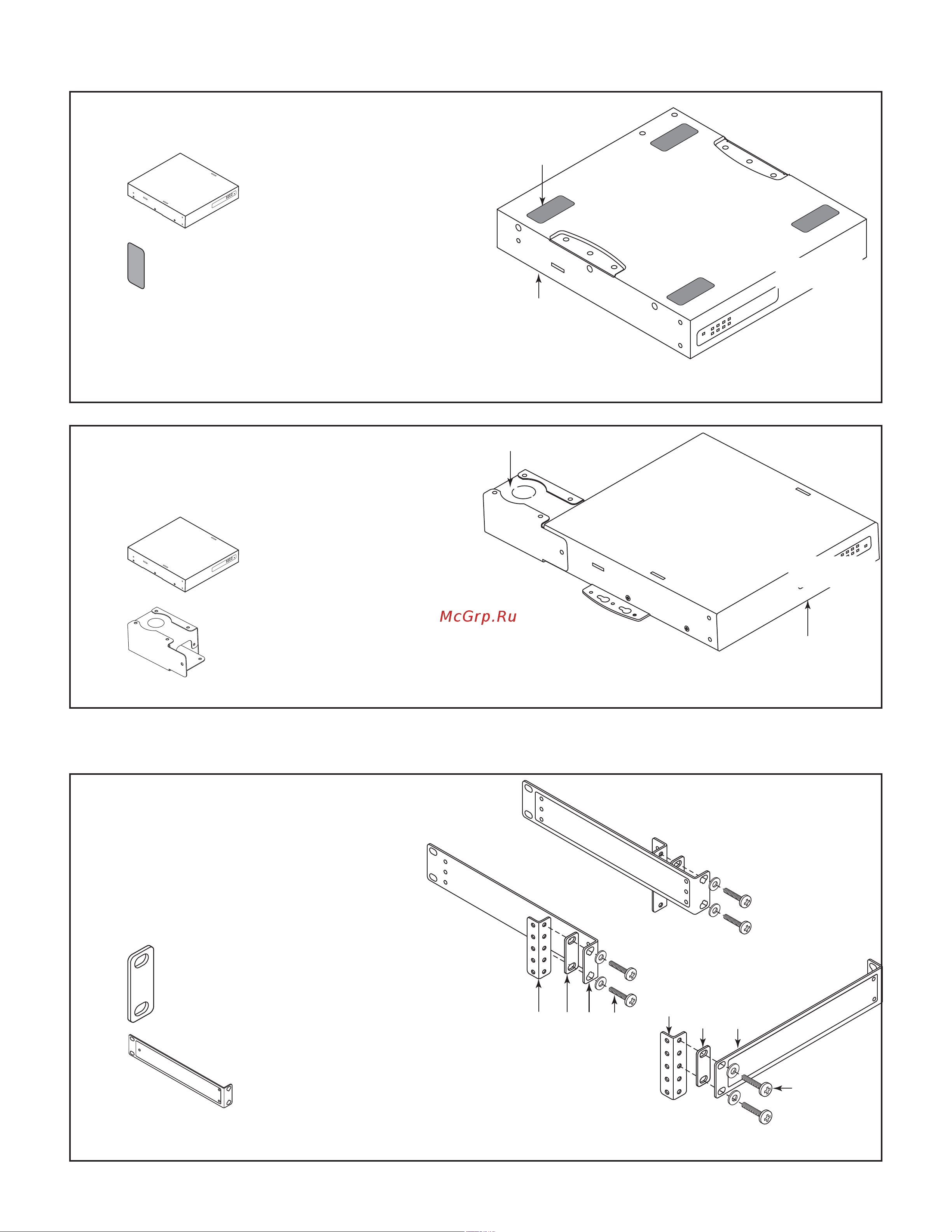

E. Свободное размещение на рабочем столе или другой поверхности

— Рис. 6

(1)

(4)

— Рис. 6 —

Нижняя

сторона

Передняя

панель

F. Установка в систему вентиляции

Конфигурация усилителя для варианта D Размещение под рабочим столом или на стене.

— Рис. 7

(1)

— Рис. 7 —

Верхняя

сторона

Передняя

панель

Набор для установки в системы вентиляции.

Установка в системы вентиляции возможна только

при использовании дополнительного монтажного

набора (FG-000995-00), приобретаемого отдельно.

Установка в стойке

Все конфигурации

— Рис. 8

Использование приведенных примеров позволяет осуществить

монтаж усилителя любой конфигурации. Пример, приведенный

в нижнем правом углу на— Рис. 8 , можно визуально перевернуть

для размещения одного усилителя с левой стороны.

1. Стойка для оборудования (не входит в комплект поставки)

(2)

Дополнительно, для обеспечения совместимости

с ПО Q-Sys Core 110

(2)

(4)

Шурупы и пружинные шайбы (не входит в комплект поставки)

— Рис. 8 —
