Дистанционное контроль

уровня громкости

— Рис. 29 — Рис. 31

SPA 2канала

(1)

3,5 мм, 5-ти штырьковый разьем

SPA 4канала

(1)

3,5 мм, 10-ти штырьковый

Когда потенциометр находится в положении,

соответствующем минимальному сигналу,

усилитель переходит в режим приглушения.

Элементы дистанционного управления для

каналов 1 и 2 на усилителе SPA 4канала работают

независимо от элементов управления для

каналов 3 и 4.

В модели SPA 4канала замыкание переключателя

режима ожидания между первыми двумя

контактами на каналах 1 и 2 или 3 и 4 приводит к

переходу в режим ожидания всех четырех каналов.

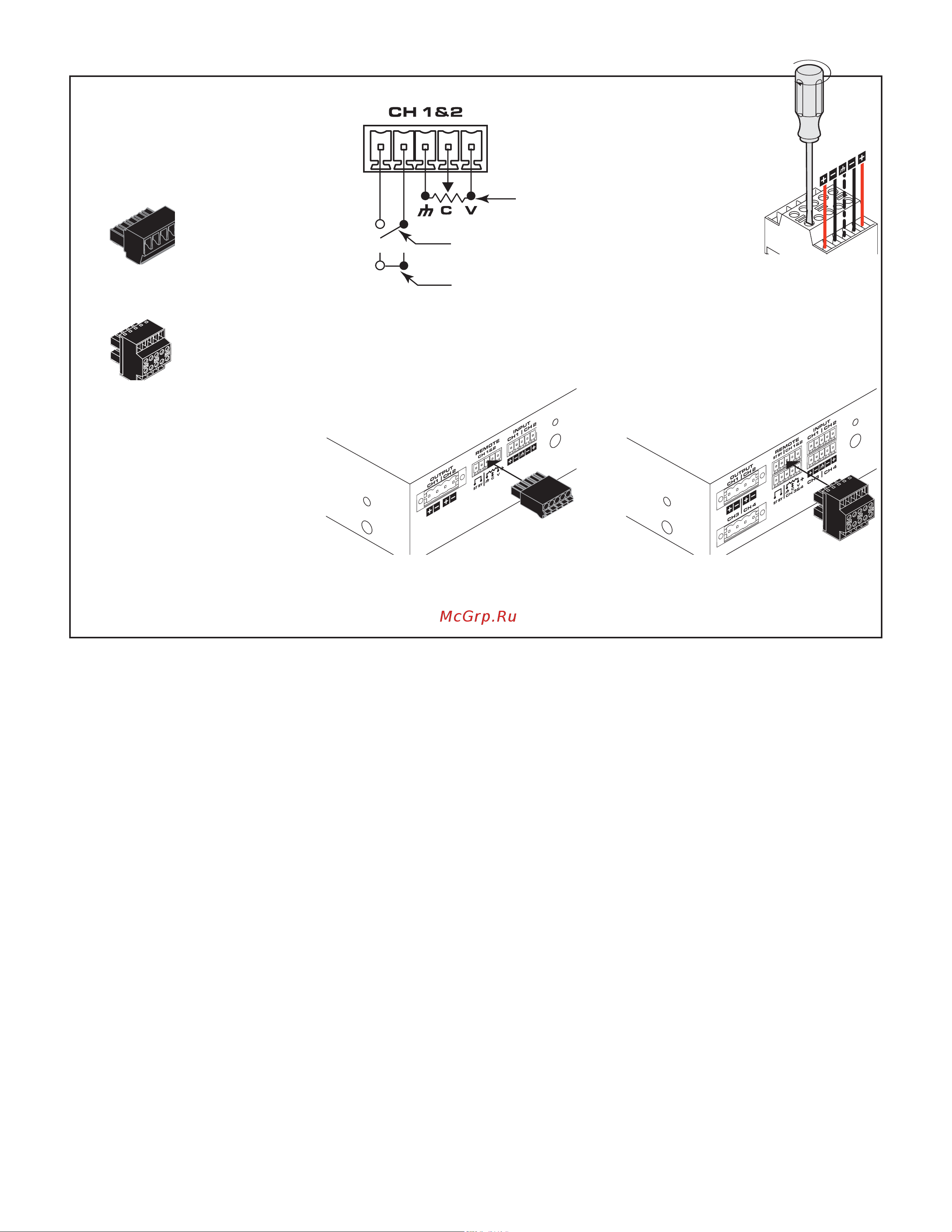

— Рис. 30 —

10 kΩ

Переключатель режима ожидания

в рабочем режиме

Переключатель режима ожидания

в режиме ожидания

V — выход опорного напряжения +10 В пост. тока

C — вход управляющего сигнала 0–10 В пост. тока

При напряжении на C, равном 10 В, —

максимальная громкость

При нулевом напряжении на C — приглушение

— Рис. 31 —

— Рис. 32 —

SPA 4канала

SPA 2канала
