QSC SPA2-200 [6/12] Задняя панель
![QSC SPA2-200 [6/12] Задняя панель](/views2/2008431/page6/bg6.png)
6
TD-000500 -06 -D

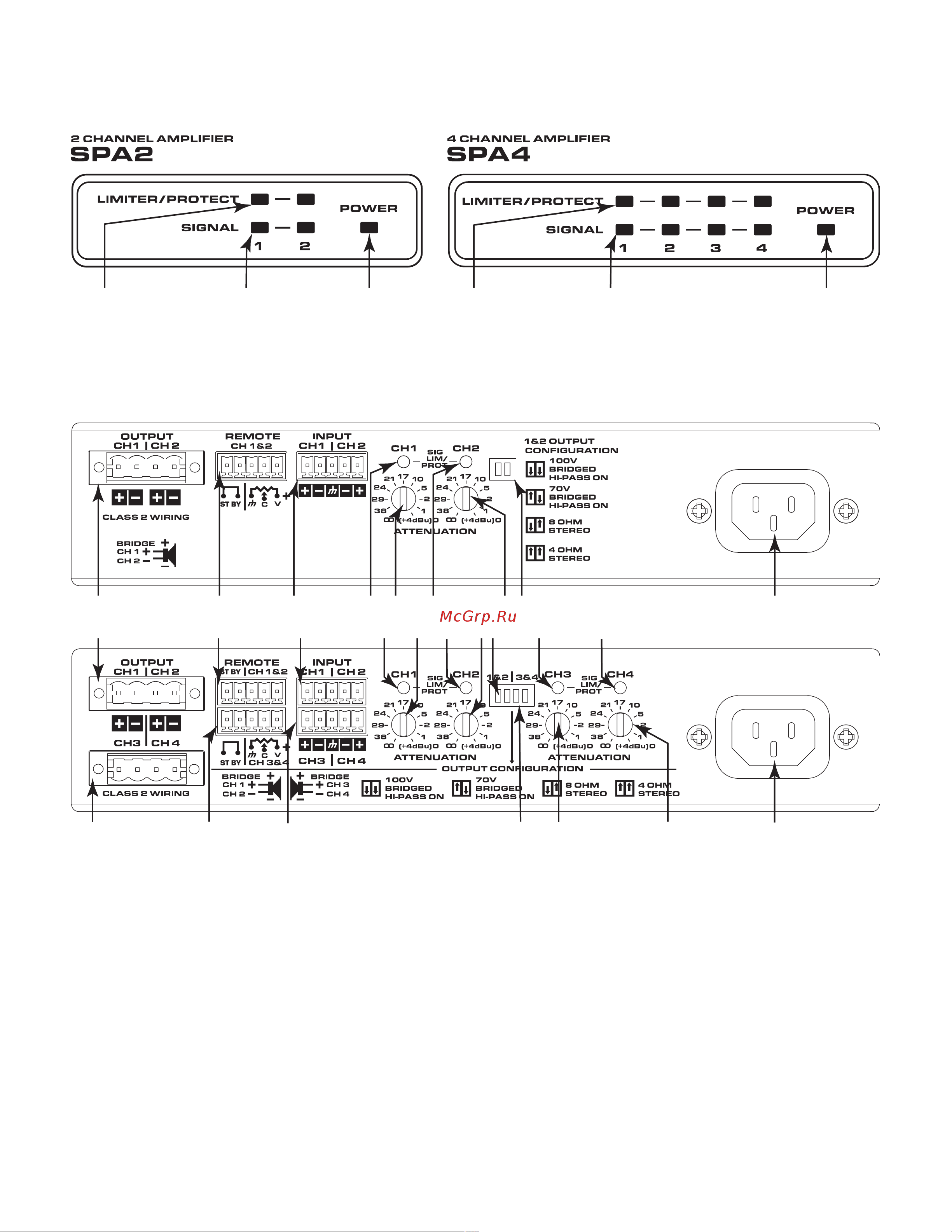

Передняя панель
— Рис. 9 —
Лимитер/защита
Красный — защита/приглушение
Оранжевый — лимитер вкл.
Сигнал на входе
Синий — сигнал
присутствует
Питание
Синий — питание
присутствует
Оранжевый — режим
ожидания
Лимитер/защита
Красный — защита/
приглушение
Оранжевый — лимитер вкл.
Сигнал на входе
Синий — сигнал присутствует
Питание
Синий — питание
присутствует
Оранжевый — режим
ожидания
Задняя панель
— Рис. 10 —
12345467 8
8
12345467
91011 121314
44
1. Выходы (каналы 1 и 2)
2. Дистанционное управление (каналы 1 и 2)
3. Входы (каналы 1 и 2)
4. Светодиодные индикаторы прохождения сигнала
канала 1 через канал 4
a. Зеленый — нормальный уровень сигнала
b. Янтарный — перегрузка/ограничение импульсов
либо срабатывание ограничения по перегреву
c. Красный — режим лимитирования/защитный режим
d. Красный — режим ограничения по перегреву либо
защитный режим
e. Красный — приглушение звукового сигнала
1
5. Регулировка мощности канала 1
6. Регулировка мощности канала 2
7. Переключатели конфигурации режима для каналов 1 и 2
8. Разъем для подключения питания переменного тока
9. Выходы (каналы 3 и 4)
10. Дистанционное управление (каналы 3 и 4)
11. Входы (каналы 3 и 4)
12. Переключатели конфигурации режима для каналов 3 и 4
13. Регулировка мощности канала 3
14. Регулировка мощности канала 4
1 При отсутствии сигнала на протяжении 10 минут выходы усилителя заглушаются (светодиодные индикаторы загораются красным). При отсутствии сигнала на протяжении 25 минут усилитель
переходит в режим ожидания (светодиодные индикаторы на задней панели не горят).
