TD-000500 -06 -D

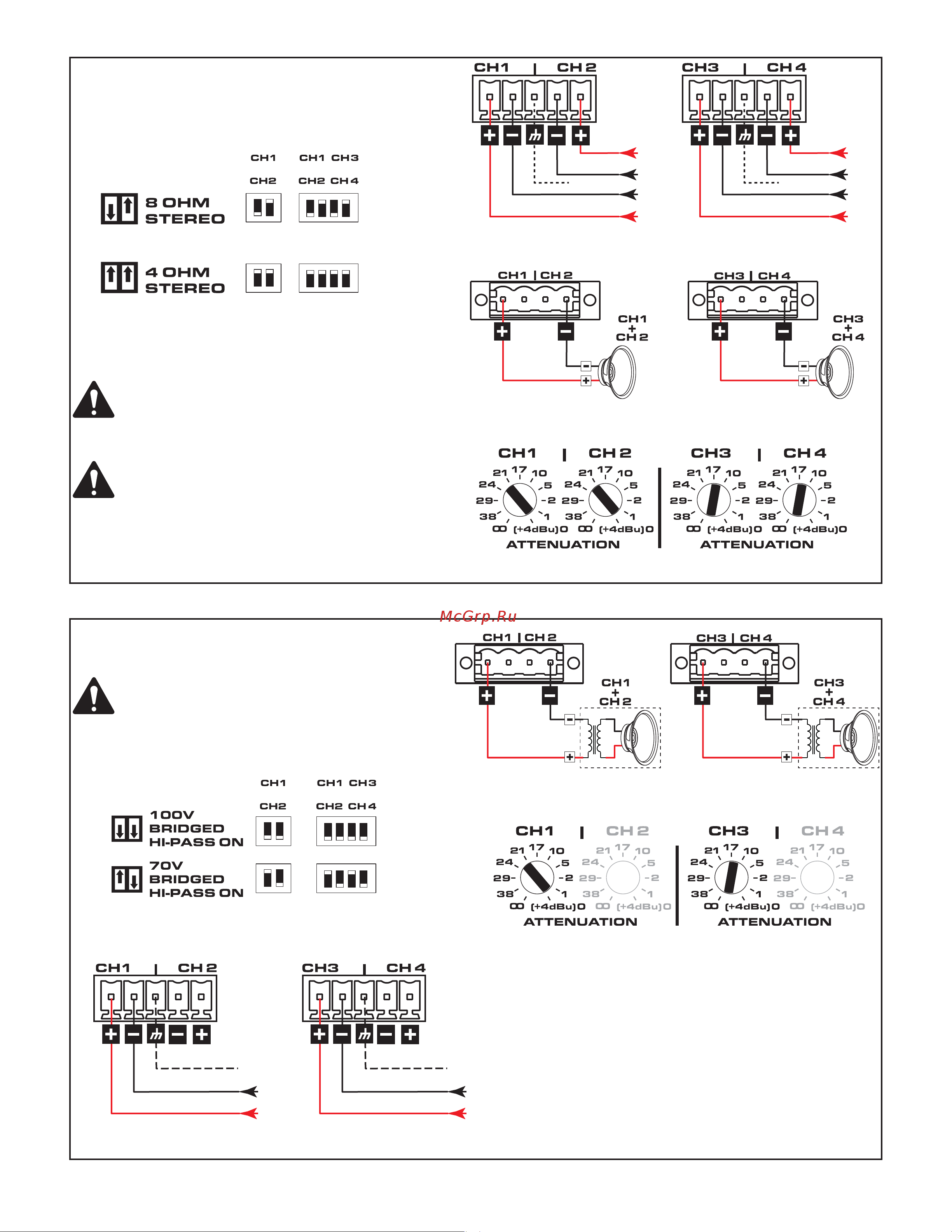

Мостовое соединение 4 или 8 Ом

— Рис. 22 — Рис. 24

ВНИМАНИЕ! Не соединяйте выходы аудио

с заземлением.

ВАЖНОЕ ПРИМЕЧАНИЕ:

При использовании

мостового соединения 4 или 8Ом используйте

оба сигнальных входа пары каналов (например

параллельные входы CH1 и 2 и параллельные входы

CH3 и 4), кроме того, установите для каждой пары

каналов одинаковое значение затухания.

— Рис. 22 —

& &

8+  мостовая нагрузка

4 - 8  мостовая нагрузка

— Рис. 23 —

Входы

— Рис. 24 —

Выходы

— Рис. 25 —

Мостовой режим 70/100 В

ПРИМЕЧАНИЕ:

80 Гц (фильтр высоких

частот) автоматически включается для мостовых

соединений 70 В и 100 В

— Рис. 25 — Рис. 28

— Рис. 26 —

& &

— Рис. 27 —

Входы,

мостовое

соединение

— Рис. 28 —

Выходы,

мостовое

соединение

— Рис. 29 —

Минимальное сопротивление нагрузки:

• 70В мостовой выход = 16 ом

• 100В мостовой выход = 26 ом
