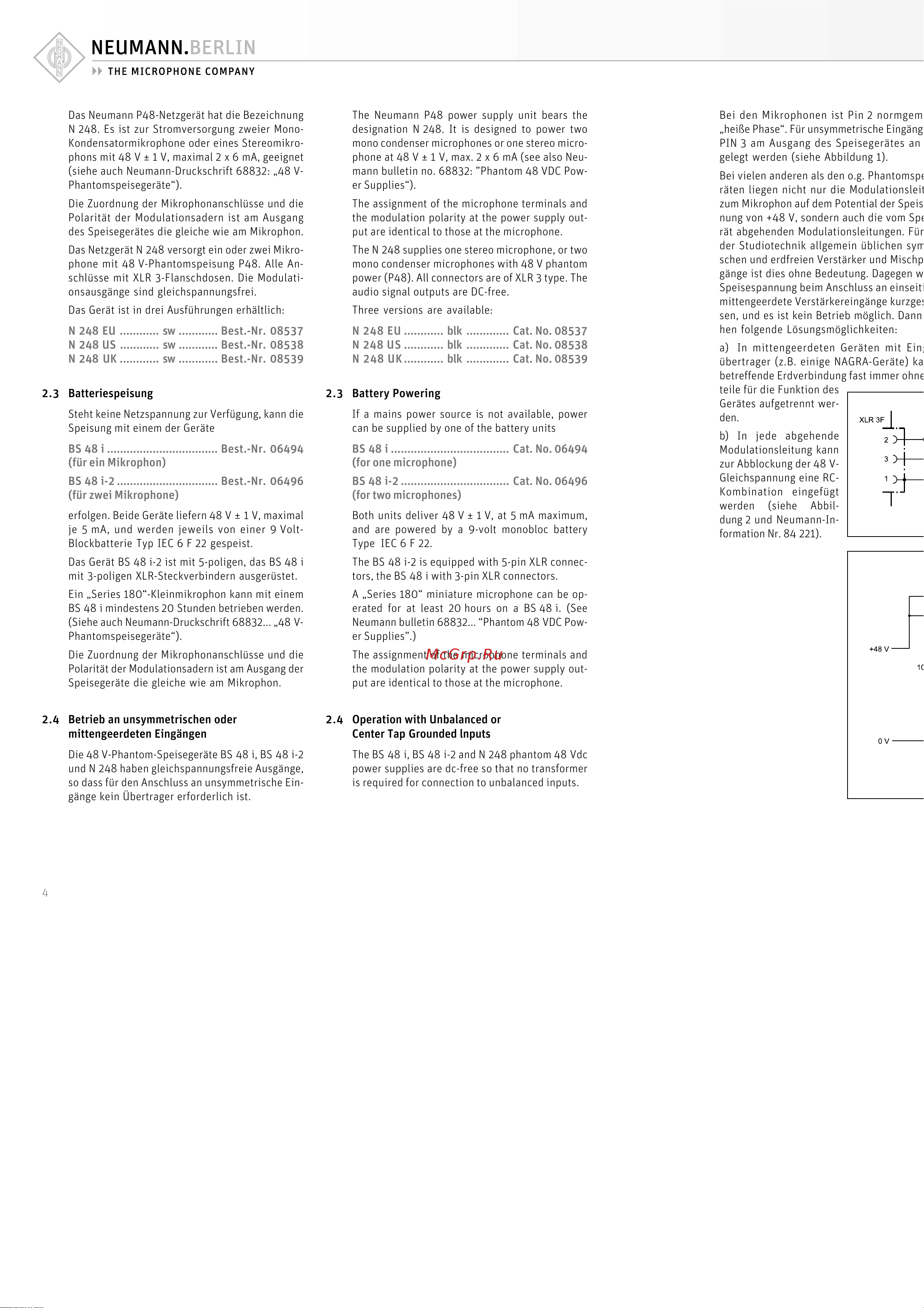

![NEUMANN KM 184 D [3/10] Series 180](/views2/2008483/page3/bg3.png)
4 5
Series 180
In the microphones pin 2 is the “hot phase“, in ac-
cordance with the standard, and pin 3 of the out-
put of the power supply must be connected to
earth (see Fig. 1).
In the case of many other phantom powering units
(except those mentioned above), not only the mod-
ulation leads to the microphone, but also the out-
going modulation leads from the powering unit,
are at the potential of the feed voltage (+48 V).
This is of no significance for the balanced, float-
ing amplifier and mixing console inputs in gener-
al studio use. On the other hand, the feed voltage
will be short-circuited when connected to single-
ended or center tap grounded amplifier inputs, and
no operation will be possible. This can be circum-
vented as follows:
a) In center tap grounded equipment with input
transformer (e.g. some NAGRA units), the earth
lead can almost always be disconnected without
affecting the function of
the equipment.
b) In every outgoing
modulation lead, an RC
net-work can be incorpo-
rated to block the 48 Vdc
voltage (See Figure 2 and
Neumann-Information no.
84 222).
The Neumann P48 power supply unit bears the
designation N 248. It is designed to power two
mono condenser microphones or one stereo micro-
phone at 48 V ± 1 V, max. 2 x 6 mA (see also Neu-
mann bulletin no. 68832: ”Phantom 48 VDC Pow-
er Supplies“).
The assignment of the microphone terminals and
the modulation polarity at the power supply out-
put are identical to those at the microphone.
The N 248 supplies one stereo microphone, or two
mono condenser microphones with 48 V phantom
power (P48). All connectors are of XLR 3 type. The
audio signal outputs are DC-free.
Three versions are available:
N 248 EU ............ blk ............. Cat. No. 08537
N 248 US ............ blk ............. Cat. No. 08538
N 248 UK ............ blk ............. Cat. No. 08539
2.3 Battery Powering
If a mains power source is not available, power
can be supplied by one of the battery units
BS 48 i .................................... Cat. No. 06494
(for one microphone)
BS 48 i-2 ................................. Cat. No. 06496
(for two microphones)
Both units deliver 48 V ± 1 V, at 5 mA maximum,
and are powered by a 9-volt monobloc battery
Type IEC 6 F 22.
The BS 48 i-2 is equipped with 5-pin XLR connec-
tors, the BS 48 i with 3-pin XLR connectors.
A „Series 180“ miniature microphone can be op-
erated for at least 20 hours on a BS 48 i. (See
Neumann bulletin 68832... “Phantom 48 VDC Pow-
er Supplies”.)
The assignment of the microphone terminals and
the modulation polarity at the power supply out-
put are identical to those at the microphone.
2.4 Operation with Unbalanced or
Center Tap
Grounded lnputs
The BS 48 i, BS 48 i-2 and N 248 phantom 48 Vdc
power supplies are dc-free so that no transformer
is required for connection to unbalanced inputs.
Das Neumann P48-Netzgerät hat die Bezeichnung
N 248. Es ist zur Stromversorgung zweier Mono-
Kondensatormikrophone oder eines Stereomikro-
phons mit 48 V ± 1 V, maximal 2 x 6 mA, geeignet
(siehe auch Neumann-Druckschrift 68832: „48 V-
Phantomspeisegeräte“).
Die Zuordnung der Mikrophonanschlüsse und die
Polarität der Modulationsadern ist am Ausgang
des Speisegerätes die gleiche wie am Mikrophon.
Das Netzgerät N 248 versorgt ein oder zwei Mikro-
phone mit 48 V-Phantomspeisung P48. Alle An-
schlüsse mit XLR 3-Flanschdosen. Die Modulati-
onsausgänge sind gleichspannungsfrei.
Das Gerät ist in drei Ausführungen erhältlich:
N 248 EU ............ sw ............ Best.-Nr. 08537
N 248 US ............ sw ............ Best.-Nr. 08538
N 248 UK ............ sw ............ Best.-Nr. 08539
2.3 Batteriespeisung
Steht keine Netzspannung zur Verfügung, kann die
Speisung mit einem der Geräte
BS 48 i .................................. Best.-Nr. 06494
(für ein Mikrophon)
BS 48 i-2 ............................... Best.-Nr. 06496
(für zwei Mikrophone)
erfolgen. Beide Geräte liefern 48 V ± 1 V, maximal
je 5 mA, und werden jeweils von einer 9 Volt-
Blockbatterie Typ IEC 6 F 22 gespeist.
Das Gerät BS 48 i-2 ist mit 5-poligen, das BS 48 i
mit 3-poligen XLR-Steckverbindern ausgerüstet.
Ein „Series 180“-Kleinmikrophon kann mit einem
BS 48 i mindestens 20 Stunden betrieben werden.
(Siehe auch Neumann-Druckschrift 68832... „48 V-
Phantomspeisegeräte“).
Die Zuordnung der Mikrophonanschlüsse und die
Polarität der Modulationsadern ist am Ausgang der
Speisegeräte die gleiche wie am Mikrophon.
2.4 Betrieb an unsymmetrischen oder
mittengeerdeten Eingängen
Die 48 V-Phantom-Speisegeräte BS 48 i, BS 48 i-2
und N 248 haben gleichspannungsfreie Ausgänge,
so dass für den Anschluss an unsymmetrische Ein-
gänge kein Übertrager erforderlich ist.
Bei den Mikrophonen ist Pin 2 normgemäß die
„heiße Phase“. Für unsymmetrische Eingänge muss
PIN 3 am Ausgang des Speisegerätes an Masse
gelegt werden (siehe Abbildung 1).
Bei vielen anderen als den o.g. Phantomspeisege-
räten liegen nicht nur die Modulationsleitungen
zum Mikrophon auf dem Potential der Speisespan-
nung von +48 V, sondern auch die vom Speisege-
rät abgehenden Modulationsleitungen. Für die in
der Studiotechnik allgemein üblichen symmetri-
schen und erdfreien Verstärker und Mischpultein-
gänge ist dies ohne Bedeutung. Dagegen wird die
Speisespannung beim Anschluss an einseitig oder
mittengeerdete Verstärkereingänge kurzgeschlos-
sen, und es ist kein Betrieb möglich. Dann beste-
hen folgende Lösungsmöglichkeiten:
a) In mittengeerdeten Geräten mit Eingangs-
übertrager (z.B. einige NAGRA-Geräte) kann die
betreffende Erdverbindung fast immer ohne Nach-
teile für die Funktion des
Gerätes aufgetrennt wer-
den.
b) In jede abgehende
Modulationsleitung kann
zur Abblockung der 48 V-
Gleichspannung eine RC-
Kombination eingefügt
werden (siehe Abbil-
dung 2 und Neumann-In-
formation Nr. 84 221).
Abbildung / Figure 2
Abbildung / Figure 1
