FUNKTIONEN DER RÜCKSEITE
12. NETZEINGANG
Schließt den Verstärker an das Stromnetz
an.
HINWEIS: Die NETZEINGANGSBUCHSE
verfügt über ein integriertes Sicherungsfach.
Stellen Sie sicher, das der Wert der
Ersatzsicherung der Kennzeichnung auf der
Rückseite des Verstärkers entspricht. Der
Verstärker MUSS IMMER zuerst ausgeschaltet
und von der Netzstromversorgung getrennt
werden, bevor das Sicherungsfach geöffnet
wird. Wenden Sie sich im Zweifel an Ihren
Marshall-Händler.
13. HT-SICHERUNG
Der eingebaute Sicherungshalter
ermöglicht den Zugang zum Austausch
von durchgebrannten Sicherungen. Falls
notwendig brennt die HT-Sicherung durch,
um die internen Schaltkreise zu schützen.
Das ist manchmal bei einer Störung der
Ausgangsröhre der Fall.
HINWEIS: Beim Austausch ist stets der auf der
Seite angezeigte Sicherungswert einzuhalten.
Vor dem Austausch von Sicherungen ist der
Verstärker IMMER auszuschalten und von der
Netzstromversorgung zu trennen. Wenden Sie
sich im Zweifel an Ihren Marshall-Händler.
14. FX LOOP
Der serielle FX LOOP dient zum Anschluss
des Verstärkers an ein externes Effektgerät
(Nennpegel -10dBV). Die SEND-
Klinken-buchse wird an den Eingang des
externen Effektgeräts und die RETURN-
Klinkenbuchse an den Ausgang des externen
Effektgeräts angeschlossen.
HINWEIS: Die SEND-Klinkenbuchse kann
verwendet werden, um eine externe Endstufe
DEUTSCH DEUTSCH
anzuschließen. Es muss jedoch trotzdem ein
Lautsprecher an die Endstufe des Verstärkers
angeschlossen werden. Siehe WARNUNG auf
Rückseite, Funktion #17.
Die RETURN-Klinkenbuchse kann verwendet
werden, um einen externen Vorverstärker
anzuschließen.
15. FUSSSCHALTER
Schließen Sie den Kanal-Fußschalter hier an
(PEDL-90003, im Lieferumfang enthalten).
16. D.I.
Leitungspegel-Ausgang mit Frequenz-
kompensation für die direkte Abgabe an
Slave-Verstärker oder Mischpulte.
HINWEIS: Bei Verwendung des D.I. muss
dennoch ein Lautsprecher angeschlossen
werden. Siehe WARNUNG auf Rückseite,
Funktion #17.
17. LAUTSPRECHER
Es gibt fünf Lautsprecheranschlüsse. Sie
sind entsprechend den gewünschten
Impedanzen gekennzeichnet.
• 16Ω: Schließen Sie eine 16-Ohm-Gitarren-
box an diesen Anschluss an.
• 8Ω: Schließen Sie eine 8-Ohm-Gitarrenbox
oder zwei 16-Ohm-Boxen an.
• 4Ω: Schließen Sie eine 4-Ohm-Gitarrenbox
oder zwei 8-Ohm-Gitarrenboxen an.
WARNUNG - Obwohl der Verstärker fünf Laut-
sprecheranschlüsse besitzt, dürfen Sie niemals
mehr Lautsprecher als zulässig anschließen.
Die sicheren Kombinationen sind: 1 x 16 Ohm,
1 x 8 Ohm, 1 x 4 Ohm, 2 x16 Ohm oder 2 x
8 Ohm. Eine andere Lautsprecherkonguration
kann die Endstufe strapazieren und in extremen
Fällen zu Störungen der Röhren und/oder des
Ausgangstransformators führen. Verwenden Sie den
2525 NIEMALS ohne Lautsprecherlast.
F
U
S
E
F
U
S
E

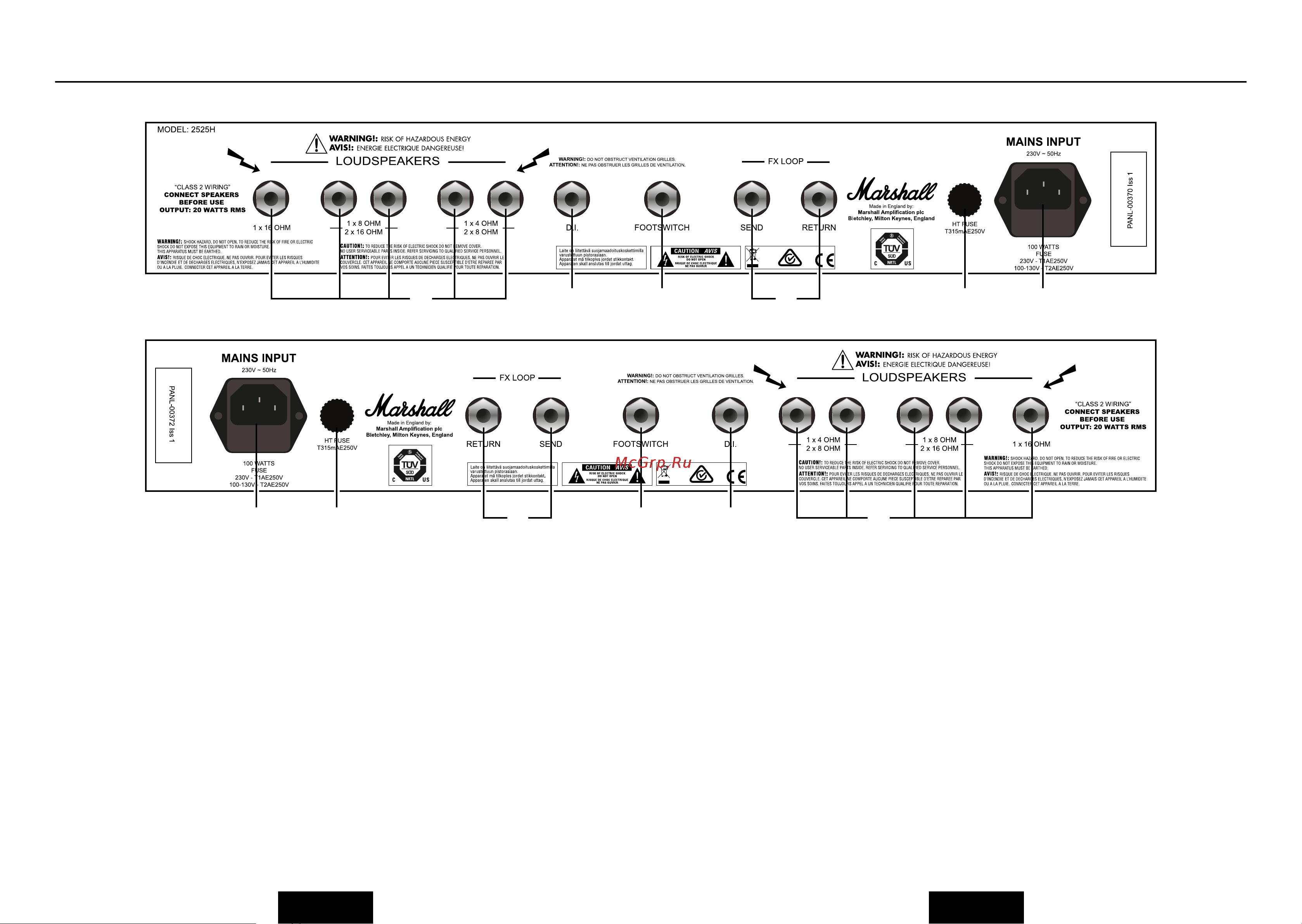

2525 MINI JUBILEE - TOPTEIL
F
U
S
E
F
U
S
E
2525 MINI JUBILEE - COMBO
12131516 1417
1715 16141312
