C411
III
MANUALC411
III
MANUAL38 39
dEScRIPTION RAccORdEMENT
2.4 Caractéristiques particulières
• Micro-contact robuste pour la prise d’instruments sur scène.
• Réponse en fréquence spécialement adaptée pour la guitare
acoustique, le banjo, la cithare et des instruments à cordes.
• Du mastic pour le montage direct sur l’instrument est fourni
avec le micro.
2.5 Description succincte
Le micro-contact C411
III
est un transducteur de vibrations de
structure qui prend le son directement à la surface de la caisse de
résonance en vibration d’un instrument acoustique.
Le C411
III
a été conçu spécialement pour le montage direct sur la
guitare acoustique, le banjo, la cithare et des instruments à cordes
et garantit toujours une restitution absolument dèle et non dénatu-
rée de votre instrument.
Le mastic pour la xation du micro-contact ne risque absolument
pas d’abîmer le bois, la matière plastique ou la surface métallique.
2.6 Versions
Le micro-contact existe en deux versions différentes :
• Pour alimentation fantôme universelle de 9 à 52 V.
Câble de raccordement xe de 3 m de long avec module
d’alimentation fantôme comportant un connecteur XLR 3
points intégré.
• Pour alimentation par boîtier à pile B23 L, module d’alimenta-
tion fantôme MPA V L ou émetteur de poche AKG Wireless.
Câble de raccordement xe de 1,5 m de long, avec connec-
teur mini-XLR 3 points.
Carac-
téristiques
particulières
Description
succincte
C411
III
PP
C411
III
L
3 Raccordement
Le micro-contact C411
III
est un transducteur électrostatique ; il a
donc besoin d’une alimentation.
L’utilisation d’alimentations autres que celles recommandées par
AKG peut provoquer des dégâts sur le micro et entraîne la perte
de la garantie.
3.1 C411
III
PP
3.1.1 Raccordement sur une entrée symétrique
2
3
1
2
3
1
PhantomMPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
3
2
1
1

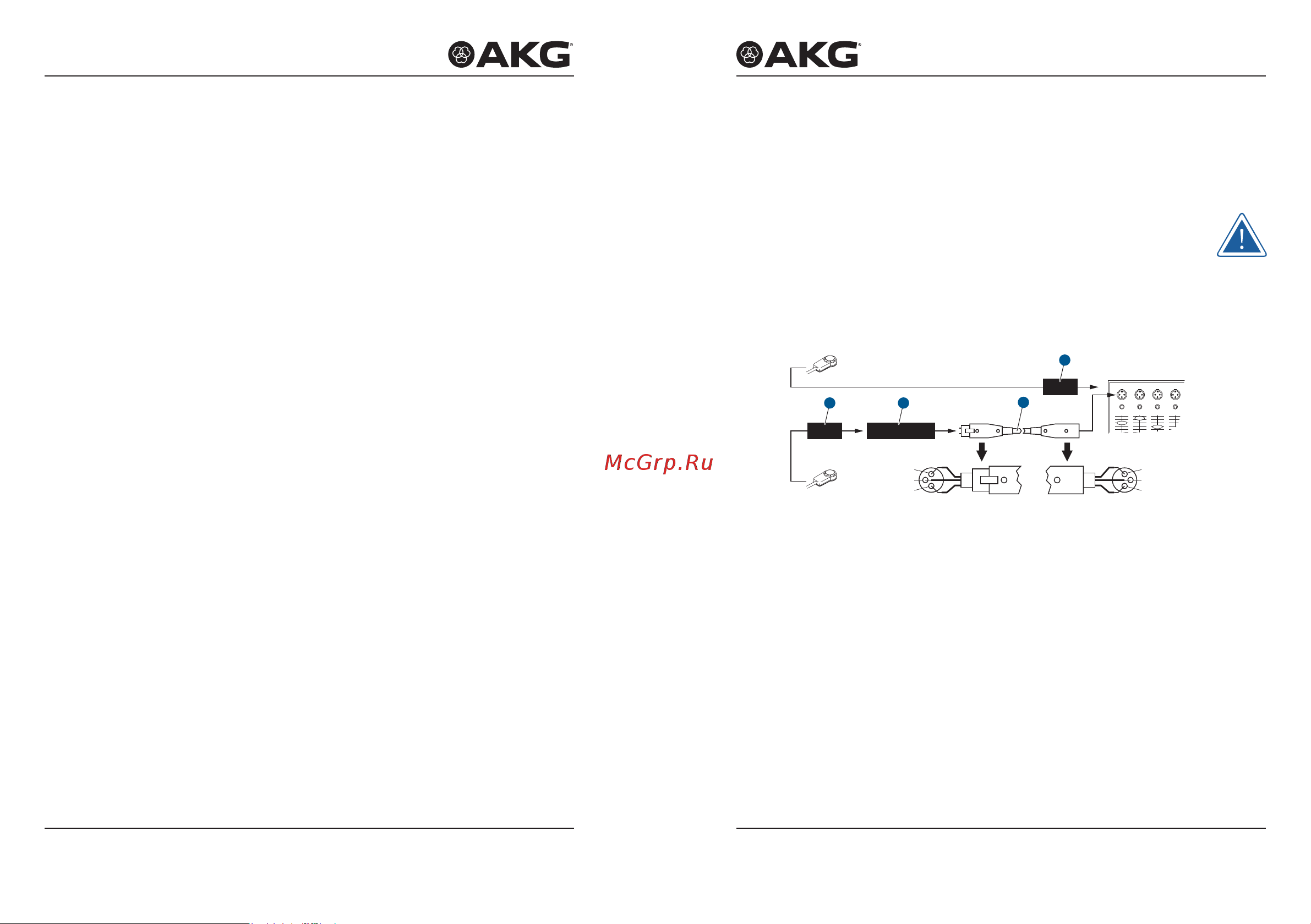

Figure 1: Raccordement sur une entrée symétrique
1) Connectez l’adaptateur pour alimentation fantôme (1) du
câble micro sur une entrée de micro symétrique type XLR
avec alimentation fantôme.
2) Mettez l’alimentation fantôme sous tension. (Veuillez vous
reporter à la notice de l’alimentation utilisée.)
3) Si vous n’avez pas d’alimentation fantôme sur votre table de
mixage, branchez l’adaptateur pour alimentation fantôme (1)
sur une alimentation fantôme AKG optionnelle (2) et raccordez
l’alimentation fantôme à une entrée symétrique à l’aide d’un
câble XLR (3).
C411
III
PP
Entrée sym-
étrique
