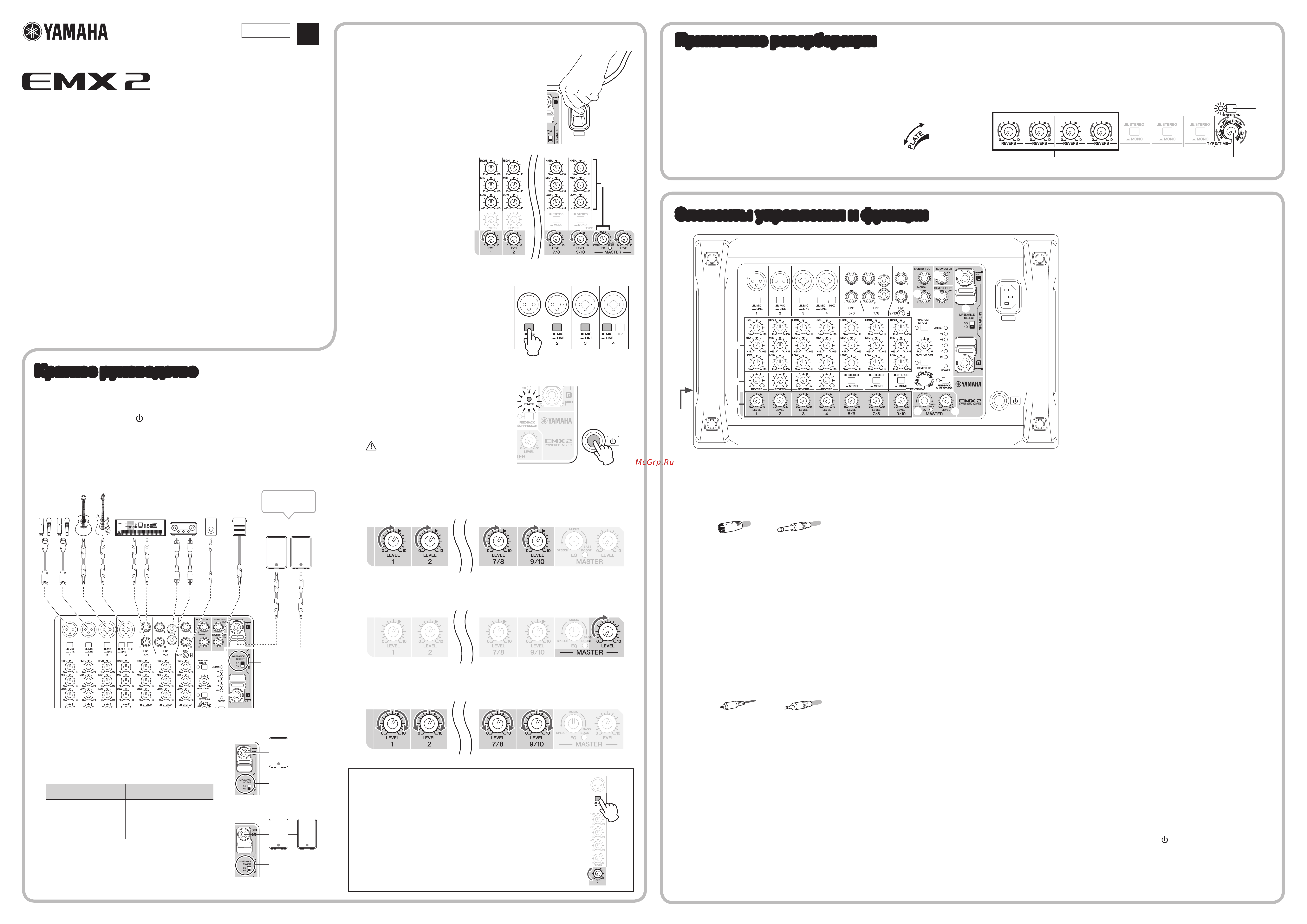

Страница 1
POWERED MIXER
Введение
Благодарим за покупку активного микшера серии EMX2 компании Yamaha. Внима-
тельно прочитайте это руководство, чтобы воспользоваться всеми возможностями
этого изделия и обеспечить его долговременную и успешную эксплуатацию. После
прочтения данного руководства сохраните его для будущих справок.
*Прочтите раздел «Техника безопасности» на обратной стороне.
Основные возможности
• Усилитель мощности на 500Вт для гибкого использования в различных сферах
применения
• 10-канальный микшер с четырьмя монофоническими микрофонными/линейными и
тремя стереофоническими линейными входными каналами с поддержкой
широкого диапазона входов
• Высококачественная функция реверберации SPX компании Yamaha для
обеспечения оптимальной обработки инструментов и вокала
• Устройство подавления обратной связи для автоматического убирания и
предотвращения нежелательного фонового шума
• Независимый трехдиапазонный эквалайзер на каждом канале для регулировки
тона и управления звуком
Аксессуары (Убедитесь, что они прилагаются
кактивному микшеру.)
• Кабель питания (2 м)
• Технические характеристики (только на английском): общие характеристики, характе-
ристики входов/выходов, блок-схема, размеры, а также список разъемов и штекеров.
• Руководство пользователя (эта брошюра)
Краткое руководство
Установка
1 Убедитесь, что все переключатели, в том числе переключатель
питания микшера [
], не включены (N).
Подключение динамиков, микрофонов,
инструментов и аудиоустройств
2 См. примеры подключения на иллюстрации ниже.
Примеры подключения
Установите в
положение «8Ω»,
если динамики
подключены, как
показано на
рисунке выше.
Микро-
фоны
Микро-
фоны
Акустическая
электрогитара
Электро-
гитара
Клавиатура
Аудио-
устройство
Порта-
тивный
аудио-
проигры-
ватель
Педальный
переключа-
тель
(Yamaha FC5)
См. раздел «Техника
безопасности при
подключении
динамиков» ниже.
Пассивные динамики
(сопротивление: 8Ом)
Техника безопасности при подключении динамиков
6Ом
Установите в
положение «4Ω».
Параллельное подключение
8Ом 8Ом
Установите в
положение «4Ω».
• Нужно надлежащим образом установить переключа-
тель [IMPEDANCE SELECT] в соответствии со спосо-
бом подключения и количеством динамиков. Убеди-
тесь, что сопротивление динамиков не ниже
сопротивления, установленного на микшере. Ненад-
лежащая установка этого переключателя может
привести к повреждению микшера/динамиков.
Фактическое сопротив-
ление динамиков*
Переключатель
[IMPEDANCE SELECT]
От 4 до менее 8Ом Установите в положение «4Ω».
8Ом и более Установите в положение «8Ω».
Если сопротивление
подключенных динамиков
точно неизвестно
Установите в положение «4Ω».
*Для параллельных подключений: искусственное сопротивление
• Обязательно полностью вставляйте кабели
динамиков до фиксации. В противном случае это
может привести к повреждению оборудования.
• Используйте кабели динамиков с разъемом с
изолированным покрытием.
Вывод звука на динамики
3 Подключите прилагаемый кабель питания.
Сначала подключите его к разъему [AC IN]
микшера, затем— к розетке.
ПРИМЕЧАНИЕ Отсоединение кабеля питания следует
выполнять в обратном порядке.
Эква-
лайзер
4 Поверните регуляторы
[LEVEL] (белые ручки)
и регулятор [MASTER
LEVEL] (красная руч-
ка) микшера в мини-
мальное положение
(ноль). Также устано-
вите регуляторы (зе-
леные ручки) эквалай-
зера в центральное
положение «D» или в
положение «MUSIC».
5 Установите переключатель
[
N
MIC/
O
LINE] в положение
«
N
MIC» для подключения ми-
крофона или в положение
«
O
LINE» для подключения ин-
струмента или аудиоустройства.
ПРИМЕЧАНИЕ При использовании
конденсаторных микрофонов
включите переключатель
[PHANTOM (CH1/2)].
6 Включите питание
подключенного источника
звука (если используется),
затем питание микшера.
Загорится светодиодный индикатор
[POWER].
ПРЕДУПРЕЖДЕНИЕ
Во избежание громкого неожиданного звука из
динамика сначала выключайте питание микшера,
затем питание подключенного источника звука
(такого как инструмент или аудиоустройство).
7 Для каналов, к которым подключены микрофон, инструмент
или аудиоустройство, установите регулятор [LEVEL] в
положение «D».
8 При выводе звука из микрофона, инструмента или аудиоу-
стройства медленно поворачивайте регулятор [MASTER LEVEL]
вправо до достижения оптимальной громкости.
9 Отрегулируйте [LEVEL] на каждом канале до необходимого
уровня, чтобы установить баланс громкости между
микрофоном, инструментом и аудиоустройством.
AC IN
Элементы управления и функции
Применение реверберации
Устройство EMX2 оборудовано встроенным процессором реверберации такого
же класса, как и знаменитая серия процессоров эффектов SPX. Функция
реверберации дает возможность имитировать акустику различных сред
исполнения, таких как концертные залы и небольшие клубы, и добавлять теплую
естественную атмосферу к вокальному или инструментальному исполнению.
1 Нажмите кнопку [REVERB], чтобы включить эту функцию.
После включения функции REVERB загорится
светодиодный индикатор.
2 Поверните регулятор REVERB [TYPE/TIME] в
положение нужного типа и времени
(длительности) реверберации.
При повороте регулятора вправо увеличивается
время выбранного типа реверберации.
Короткая
Длинная
Установка оптимальных настроек громкости
Слишком высокая громкость
Поверните регулятор [LEVEL] в минимальное положение
(ноль). Установите переключатель [
N
MIC/
O
LINE] в поло-
жение «
O
LINE», затем медленно увеличивайте настройку
регулятора [LEVEL] до достижения нужной громкости.
Слишком низкая громкость
Поверните регулятор [LEVEL] в минимальное положение
(ноль). Установите переключатель [
N
MIC/
O
LINE] в поло-
жение «
N
MIC», затем медленно увеличивайте настройку
регулятора [LEVEL] до достижения нужной громкости.
3 Используйте регулятор [REVERB] для регулировки
интенсивности реверберации соответствующего канала.
При необходимости повторите шаги 2 и 3 для определения оптимальной
настройки реверберации.
1
23
1 Микрофонные/линейные входные разъемы
(каналы 1–4)
Предназначены для подключения микрофонов, гитар,
электронных музыкальных инструментов и
аудиоустройств. Каналы 3 и 4 предоставляют
комбинированные разъемы, которые поддерживают
штекеры XLR и телефонные штекеры.
XLR Телефонный штекер
2 Переключатели [NMIC/OLINE] (каналы 1–4)
Для сигналов низкого уровня (в том числе сигналов
микрофонов) установите переключатель в положение
«
NMIC». Для сигналов высокого уровня (в том числе
сигналов электронных инструментов и аудиоустройств)
установите переключатель в положение «
OLINE».
3 Переключатель [Hi-Z] (канал 4)
Этот переключатель используется при подключении
устройства непосредственно к микшеру без DI (директ-
бокс), например при подключении инструментов с
пассивными звукоснимателями, таких как акустическая
электрогитара или бас-гитара без батареи. Эта функция
эффективна только для входа телефонного разъема.
4 Входные разъемы [LINE] (каналы 5/6, 7/8, 9/10)
Предназначены для подключения устройств,
производящих линейный сигнал, таких как электронные
инструменты, акустические электрогитары, проигрыватели
компакт-дисков и портативные аудиопроигрыватели. Эти
разъемы поддерживают телефонные, RCA-контактные и
стереофонические мини-штекеры.
RCA-контактный
штекер
Стереофонический
мини-штекер
ПРИМЕЧАНИЕ
Для входа каналов 7/8 при одновременном
использовании телефонных и RCA-контактных
разъемов телефонный разъем будет иметь
приоритет. Для входа каналов 9/10 при
одновременном использовании телефонных и
стереофонических мини-разъемов стереофо-
нический мини-разъем будет иметь приоритет.
Сигнал от устройства, подключенного к
другому разъему, будет приглушаться.
5 Разъемы [MONITOR OUT]
Предназначены для подключения динамика со встроенным
усилителем в целях мониторинга и вывода микса сигналов
из каналов 1–9/10. Можно отрегулировать выходной
уровень с помощью регулятора [MONITOR OUT] !. Если
используется только разъем [L (MONO)], сигналы из
каналов L и R смешиваются и выводятся.
6|Разъем [SUBWOOFER OUT]
Предназначен для подключения к низкочастотному
динамику с усилителем и вывода моносигнала. При
использовании этого разъема низкие частоты ниже
120Гц, поступающие на разъемы [SPEAKERS L/R],
убираются. Выходной уровень связывается с выходным
уровнем регулятора [MASTER LEVEL] (C).
7 Разъем [REVERB FOOT SW]
Предназначен для подключения педального
переключателя открытого типа, такого как Yamaha FC5;
разъем полезен для сольных исполнителей, поскольку
дает возможность при необходимости включать и
выключать реверберацию с помощью ноги.
8 Разъемы [SPEAKERS L/R]
Предназначены для подключения динамиков с помощью
доступных в продаже кабелей динамиков.
9 Переключатель [IMPEDANCE SELECT]
Установите этот переключатель в соответствии с
сопротивлением подключенных динамиков. Если
сопротивление подключенных динамиков точно
неизвестно, установите этот переключатель в положение
«4Ω». При изменении этой настройки изменяется
максимальный выход из усилителя, а также условия, при
которых загорается светодиодный индикатор [LIMITER].
УвЕДоМлЕНИЕ
• Прежде чем изменять настройку этого переключателя, убеди-
тесь, что переключатель питания выключен.
• Ненадлежащая установка этого переключателя может привести
к повреждению микшера/динамиков.
) Переключатель/светодиодный индикатор
[PHANTOM (CH1/2)]
При включении этого переключателя загорается
светодиодный индикатор, указывая, что для каналов 1 и
2 доступно фантомное питание. Включите этот
переключатель для подачи питания на конденсаторные
микрофоны или DI (директ-бокс).
УвЕДоМлЕНИЕ
Следуйте важным указаниям ниже, чтобы предотвратить шум и
возможное повреждение внешних устройств и микшера при
использовании этого переключателя.
• Обязательно оставляйте этот переключатель выключенным,
если фантомное питание не требуется, а также при подключе-
нии устройства, которое не поддерживает фантомное питание
на каналах 1 и 2.
• Не подключайте кабель к каналу 1 или 2 и не отключайте его,
когда этот переключатель включен.
• Прежде чем использовать этот переключатель, поверните
регулятор [LEVEL] каналов 1 и 2 в минимальное положение.
! Регулятор [MONITOR OUT]
Определяет уровень сигнала, который выводится из
разъемов [MONITOR OUT] (5). Настройка регулятора
[MASTER LEVEL] не влияет на сигнал [MONITOR OUT].
@ Регуляторы эквалайзера [HIGH, MID, LOW]
Эквалайзер формирует аудиочастоты [HIGH], [MID] и
[LOW]. При повороте регулятора вправо соответствующий
диапазон частот усиливается, а при повороте влево—
диапазон ослабляется. При установке регулятора в
положение «D» производится плоская характеристика в
соответствующем диапазоне.
# Кнопка/светодиодный индикатор [REVERB]
При нажатии этой кнопки загорается светодиодный
индикатор, указывая, что можно применить
реверберацию. При включении микшера эта кнопка
выключена. (В отличие от других переключателей, эту
кнопку невозможно заблокировать.)
$ Регулятор REVERB [TYPE/TIME]
Определяет тип и длительность реверберации. При
повороте регулятора вправо увеличивается время
выбранного типа реверберации.
«HALL»: имитация звучания в большом пространстве,
например концертном зале.
«PLATE»: имитация звучания металлической пластины
для более резкого и живого звука.
«ROOM»: имитация акустической атмосферы небольшой
комнаты.
«ECHO»: эффект эхо, подходящий для вокала.
% Регуляторы [REVERB] (каналы 1–4)
Определяют интенсивность реверберации для каждого
канала, когда кнопка [REVERB] (#) включена.
^ Переключатели [NSTEREO /OMONO] (кана-
лы 5/6, 7/8, 9/10)
При установке переключателя в положение «
N
STEREO»
сигналы из каналов L и R назначаются каждому левому и
правому динамику, и выводится каждый сигнал. При установ-
ке переключателя в положение «
O
MONO» выход различ-
ных источников L и R смешивается для вывода одинакового
сигнала одновременно на левый и правый динамики. Для
клавиатур с моновыходом, гитар и других нестереофониче-
ских источников звука, когда переключатель установлен в
положение «
O
MONO», стереоразъемы можно легко исполь-
зовать в качестве нескольких моноразъемов.
& Индикатор уровня
Индикатор уровня показывает уровень выходного сигнала
из разъемов [SPEAKERS L/R].
УвЕДоМлЕНИЕ
При использовании на высокой громкости, если светодиодный
индикатор [LIMITER] постоянно мигает, внутренний усилитель мощно-
сти перегружен и может работать неправильно. Уменьшите выходной
уровень с помощью регулятора [MASTER LEVEL], чтобы индикатор
изредка мигал только на самых высоких переходных пиках.
* Светодиодный индикатор [POWER]
Этот светодиодный индикатор загорается при включении
питания с помощью переключателя питания.
( Переключатель/светодиодный индикатор
[FEEDBACK SUPPRESSOR]
При включении этого переключателя загорается светоди-
одный индикатор, указывая, что обратная связь автома-
тически подавляется. (При использовании этой функции
применяется семидиапазонный режекторный фильтр. При
выключении этого переключателя или переключателя
питания режекторный фильтр сбрасывается.)
A Регуляторы [LEVEL]
Используйте эти регуляторы, чтобы отрегулировать
громкость для каждого канала. Чтобы уменьшить шум,
установите любой из регуляторов [LEVEL] на
неиспользуемых каналах в минимальное положение.
B Регулятор [MASTER EQ]
Используйте этот регулятор для регулировки баланса
частоты общего звучания. Центральное положение
«MUSIC» является основной настройкой; при повороте
регулятора влево устанавливается оптимальная настрой-
ка для речи путем убирания ненужных низкодиапазонных
частот. При повороте регулятора вправо устанавливается
оптимальная настройка для воспроизведения источников
звука, поскольку усиливается диапазон низких частот.
При повороте регулятора еще дальше вправо загорается
светодиодный индикатор [BASS BOOST], указывая, что
активна функция усиления низких частот, при этом
обеспечивается еще более мощный тон баса.
C Регулятор [MASTER LEVEL]
Определяет громкость сигнала, который выводится из
разъемов [SPEAKERS L/R] и [SUBWOOFER OUT]. Это позво-
ляет отрегулировать общую громкость, не изменяя относи-
тельный баланс громкости между различными каналами.
D Вентиляционные отверстия
По обе стороны микшера расположены вентиляционные
отверстия, а на стороне отверстия выхода воздуха
установлен охлаждающий вентилятор. Не блокируйте
вентиляционные отверстия по обе стороны при
использовании микшера.
E Разъем [AC IN]
Подсоедините к этому разъему прилагаемый кабель
питания.
F Переключатель [ ] (питание)
Предназначен для включения (O) и выключения (N)
питания микшера.
УвЕДоМлЕНИЕ
Быстрое последовательное включение и выключение микшера
может привести к неисправности. После выключения микшера
подождите около 10секунд, прежде чем снова его включать.
Руководство
пользователя
ZR97520
RU
AC IN
1
5
&
*
(
)
!
#
$
CB
E
D
6
7
4
2
3
^
F
8
8
9
%
A
@

Содержание

Похожие устройства

Скачать
