C411
III
MANUALC411
III
MANUAL42 43
RAccORdEMENT APPLIcATION
3.2.3 Raccordement avec MPA V L
Mini XLR Mini XLR MPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
Phantom
3 4
1 2
5
3
2
3
1
2
3
1

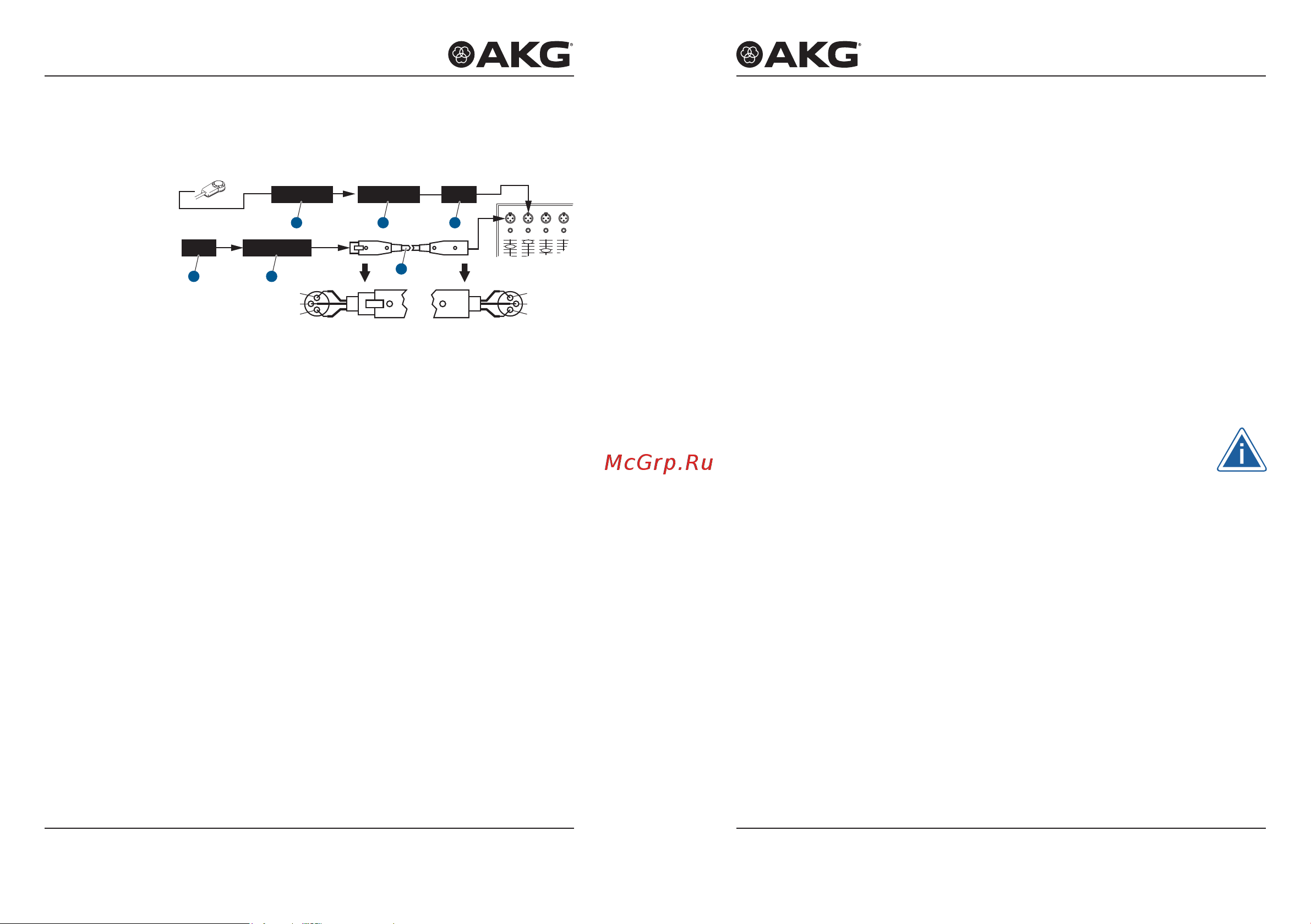

Figure 4: Raccordement avec MPA V L
1) Brancher le câble :
Enfoncez le connecteur mini-XLR (1) du câble micro jusqu’en
butée dans l’accouplement mini-XLR (2) du câble de raccor-
dement du MPA V L (3).
Le connecteur (1) se verrouille automatiquement.
Débrancher le câble : Voir point 3.2.1.
2) Connectez le MPA V L (3) sur une entrée de micro symétrique
type XLR avec alimentation fantôme.
3) Mettez l’alimentation fantôme sous tension. (Veuillez vous
reporter à la notice de l’alimentation utilisée.)
4) Si vous n’avez pas d’alimentation fantôme sur votre table
de mixage, branchez le MPA V L (3) sur une alimentation fan-
tôme AKG optionnelle (4) et raccordez l’alimentation fantôme
à une entrée symétrique à l’aide d’un câble XLR (5).
3.2.4 Raccordement sur un émetteur de poche
Conformez-vous aux instructions du mode d’emploi de votre
émetteur de poche.
C411
III
L
Raccordement
avec MPA V L
Raccordement
sur un émet-
teur de poche
4 Application
4.1 Introduction
Etant donné que le comportement de vibration des caisses de
résonance des instruments acoustiques varie suivant les points,
vous pouvez obtenir des tonalités différentes en changeant le point
de prise de son.
Pour les positions donnant normalement les meilleurs résultats,
veuillez vous reporter au point 4.3 où vous trouverez également des
conseils relatifs à l’utilisation..
4.2 Fixation sur un instrument
Si vous souhaitez xer le micro-contact sur une surface vernie,
assurez-vous d’abord que le vernis est en bon état.
Le mastic adhère moins bien sur un vernis poreux ou qui s’écaille
et dans ce cas vous risquez en outre d’abîmer un peu plus le vernis
en enlevant le mastic.
