12 GL2800 Ɋɭɤɨɜɨɞɫɬɜɨɩɨɥɶɡɨɜɚɬɟɥɹ

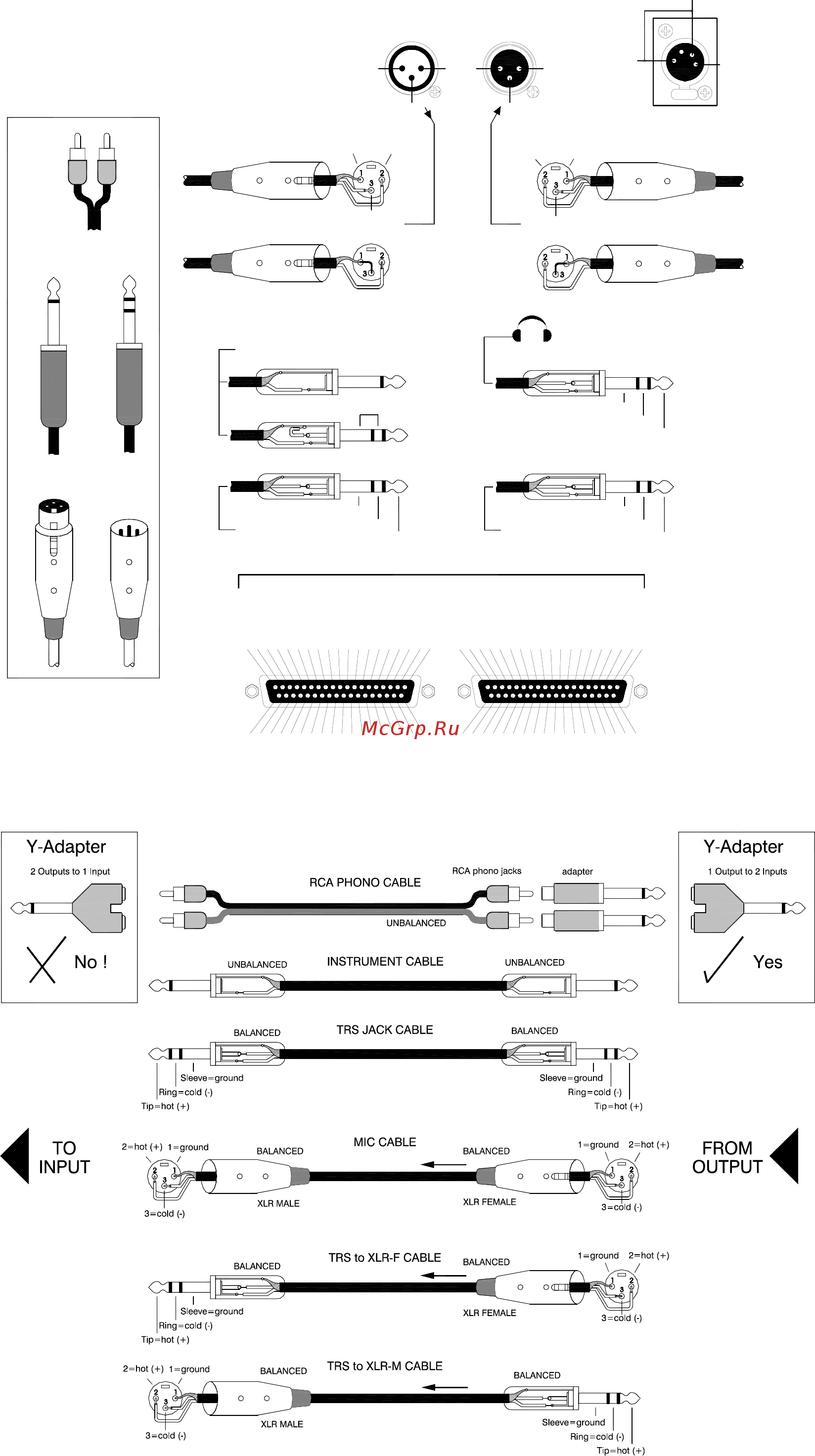

1=ground
2=hot +
3=cold -
BALANCED
Female XLR plug
UNBALANCED
link Ring to Sleeve
Sleeve=ground
Ring=cold -
Tip=hot +
UNBALANCED
BALANCED
Sleeve=ground
Ring=RIGHT
Tip=LEFT
HEADPHONES
TRS jack plug
TS jack plug
XLR male plug
XLR female plug
RCA phono jacks
2
3
1
1
3
2
Tip
Sleeve
Ring
Tip
Sleeve
INPUT OUTPUT
12
3
XLR male plug
2=hot +
1=ground
3=cold -
21
3
UNBALANCED
BALANCED
4 = 0V
1
3
1+3 = 12V
LAMP
XLR male socket
XLR female socket
PIN 2 = HOT
Sleeve=ground
Ring=return
Tip=send
UNBALANCED
INSERT
INPUT / OUTPUT
A B
13 GRP 4+
12 AUX 1+
11 AUX 2+
10 AUX 3+
9 AUX 4+
8 AUX 5+
7 AUX 6+
6 PFL+
5 AFL+
4 nc
3 PFL DC
2 AFL DC
1 0V (PAFL)
GRP 4- 32
AUX 1- 31
AUX 2- 30
AUX 3- 29
AUX 4- 28
AUX 5- 27
AUX 6- 26
PFL- 25
AFL- 24
nc 23
nc 22
nc 21
nc 20
14 GRP 3+
15 GRP 2+
16 GRP 1+
17 R+
18 L+
19 0V (CHS)
GRP 3- 33
GRP 2- 34
GRP 1- 35
R- 36
L- 37
13 GRP 8+
12 AUX 7+
11 AUX 8+
10 AUX 9+
9 AUX 10+
8 nc
7 nc
6 nc
5 nc
4 nc
3 nc
2 nc
1 nc
GRP 8- 32
AUX 7- 31
AUX 8- 30
AUX 9- 29
AUX 10- 28
nc 27
nc 26
nc 25
nc 24
nc 23
nc 22
nc 21
nc 20
14 GRP 7+
15 GRP 6+
16 GRP 5+
17 nc
18 M+
19 0V (CHS)
GRP 7- 33
GRP 6- 34
GRP 5- 35
nc 36
M- 37
SYS-LINK V2 OPTION
