10
9.4.6. Удерживайте приспособление для заточ-
ки ножей таким образом, чтобы оба строгаль-
ных ножа касались шлифовального камня (бру-
ска) для обеспечения одновременной заточки
под одним углом.
9.4.7. Используйте приспособление для заточки
ножей только со стандартными строгальными
ножами.

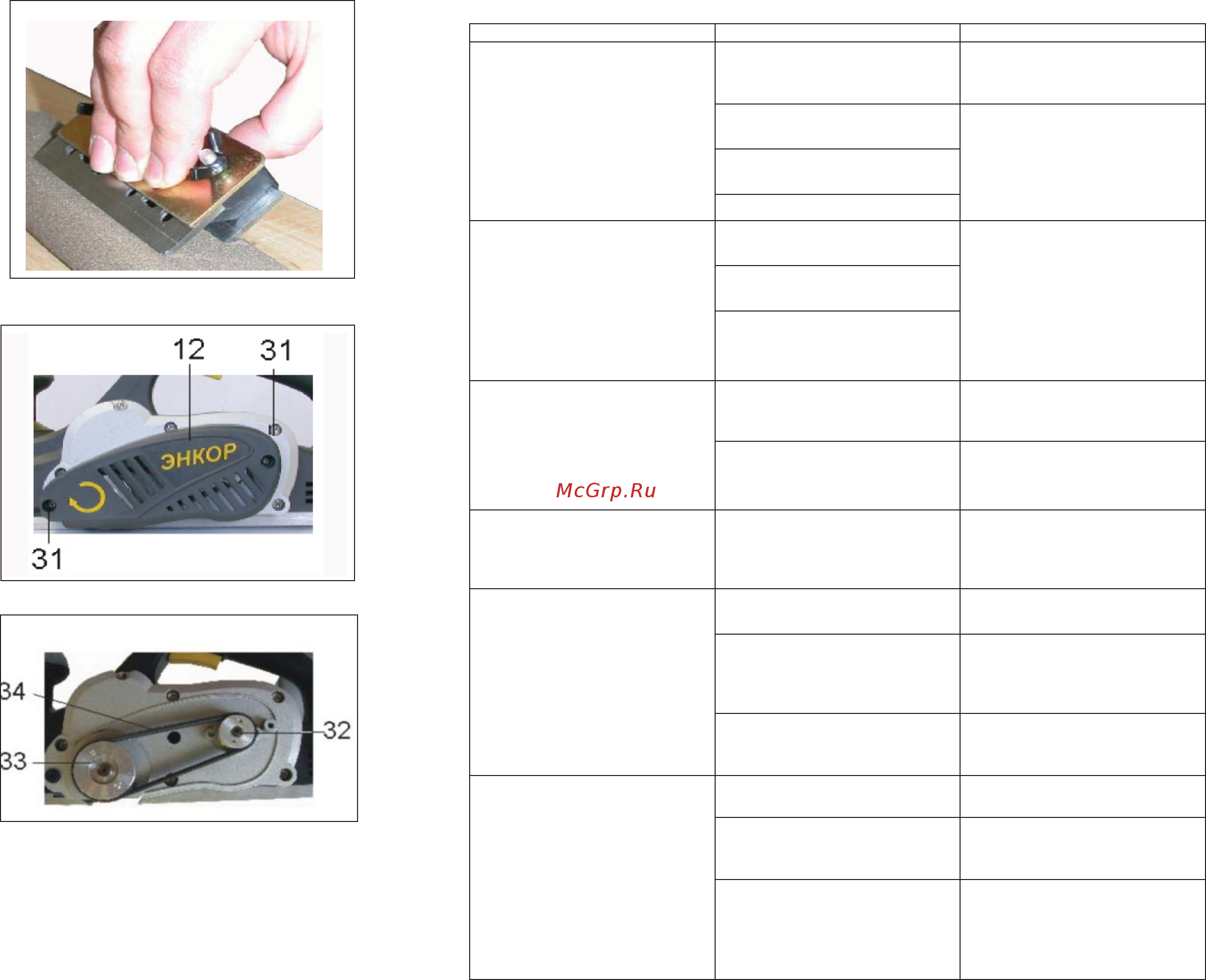

9.5. Замена приводного ремня (Рис. 11, 12).
Периодически проверяйте состояние приво-
дного ремня. В случае износа или
повреждений
(трещины, разрывы, расслоение) приводной ре-
мень следует заменить.
9.5.1. Выверните 2 винта (31) кожуха приводно-
го ремня (12).
9.5.2. Демонтируйте кожух приводного ремня
(12).
9.5.3. Снимите изношенный приводной ремень
(34).
9.5.4. Произведите установку нового приводно-
го ремня (34). Для облегчения установки ремня
(34) сначала установите ремень на ведущий
(32) шкив, а затем на ведомый шкив (33).
9.5.5. После установки нового приводного рем-
ня (34) проверьте правильность и надежность
установки ремня (34), провернув ведущий шкив
(32) на несколько оборотов.
Рис. 10
Рис. 11
Рис. 12
11
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность
Вероятная причина Действия по устранению
1. Двигатель не включается
Нет напряжения в сети питания.
Проверьте наличие напряжения в
сети питания.
Неисправен выключатель.
Обратитесь в
специализированный сервисный
центр для
ремонта.
Неисправен шнур питания.
Изношены щетки.
2. Повышенное искрение щеток
на коллекторе
Изношены щетки.
Обратитесь в
специализированный сервисный
центр для ремонта.
Загрязнен коллектор.
Неисправны обмотки якоря
.
3. Повышенная вибрация, шум.
Строгальные ножи плохо или
неправильно закреплены.
Закрепите правильно
строгальные ножи.
Неисправны подшипники.
Обратитесь в
специализированный сервисный
центр для ремонта
4. Появление дыма и запаха
горелой изоляции.
Неисправность обмоток якоря
или статора.
Обратитесь в
специализированный сервисный
центр для ремонта
5. Двигатель перегревается.
Загрязнены окна охлаждения
электродвигателя.
Прочистите окна охлаждения
электродвигателя
.
Электродвигатель перегружен.
Снимите нагрузку и в течение
2÷3 минут обеспечьте работу
инструмента на холостом ходу
при максимальных оборотах.
Неисправен якорь.
Обратитесь в
специализированный сервисный
центр для ремонта.
6. Двигатель не развивает
полную скорость и не работает
на полную мощность
Низкое напряжение в сети
питания. Проверьте напряжение в сети.
Сгорела обмотка или обрыв
в
обмотке.
Обратитесь в
специализированный сервисный
центр для ремонта
Слишком длинный
удлинительный шнур.
Замените шнур на более
короткий, убедившись, что он
отвечает требованиям п.5.2.4.
