№* Код. Наименование детали
45 231330 Кожух электронного блока
46 231331 Плита-основание (неподвижная)
47 231332 Винт
48 231333 Вал строгальный в сборе
48.1 231334 Болт специальный
48.2 231335 Планка прижимная
48.3 231336 винт
48.4 231337 шайба
48.5 231338 Держатель ножа
48.6 23906 Нож
48.7 231340 Корпус строгального вала
49 231255 Пружина
50 231256 Штифт
51 231257 Башмак
52 231341 Болт барашковый
53 50405 Упор параллельный
54 231343 Ключ
55 50402 Устройство для заточки ножей
55.1 231344 Болт с квадратной головкой
55.2 231345 Корпус устройства для заточки ножей
55.3 231346 Пластина
55.4 231347 Гайка
барашковая
56 50403 Устройство для установки ножей
56.1 231348 Винт
56.2 231349 Пластина прижимная
56.3 231350 Корпус устройства установки ножей
57 231351 Адаптер для пылесоса
58 231352 Кронштейн подставки задний
59 231353 Фиксатор выключателя
60 50404 Подставка
61 231354 Болт барашковый
62 231355 Кронштейн подставки передний
63 231356 Штифт
64 231357 Пружина
65 231358 Защитная пластина
66 231359 Шайба
67 231360 Стопорное кольцо
68 231222 Башмак в сборе
69 231361 Плита установочная в сборе
70 231362 Ручка регулировочная в сборе
71 231363 Щеткодержатель в сборе
72 231364 Ротор в сборе
73 231365 Винт
74 231366 Гайка
5
В связи с постоянным совершенство-
ванием конструкции и технических ха-
рактеристик инструмента ООО «ЭНКОР-
Инструмент-Воронеж» оставляет за
собой право вносить изменения в кон-
струкцию и комплектацию данного из-
делия.

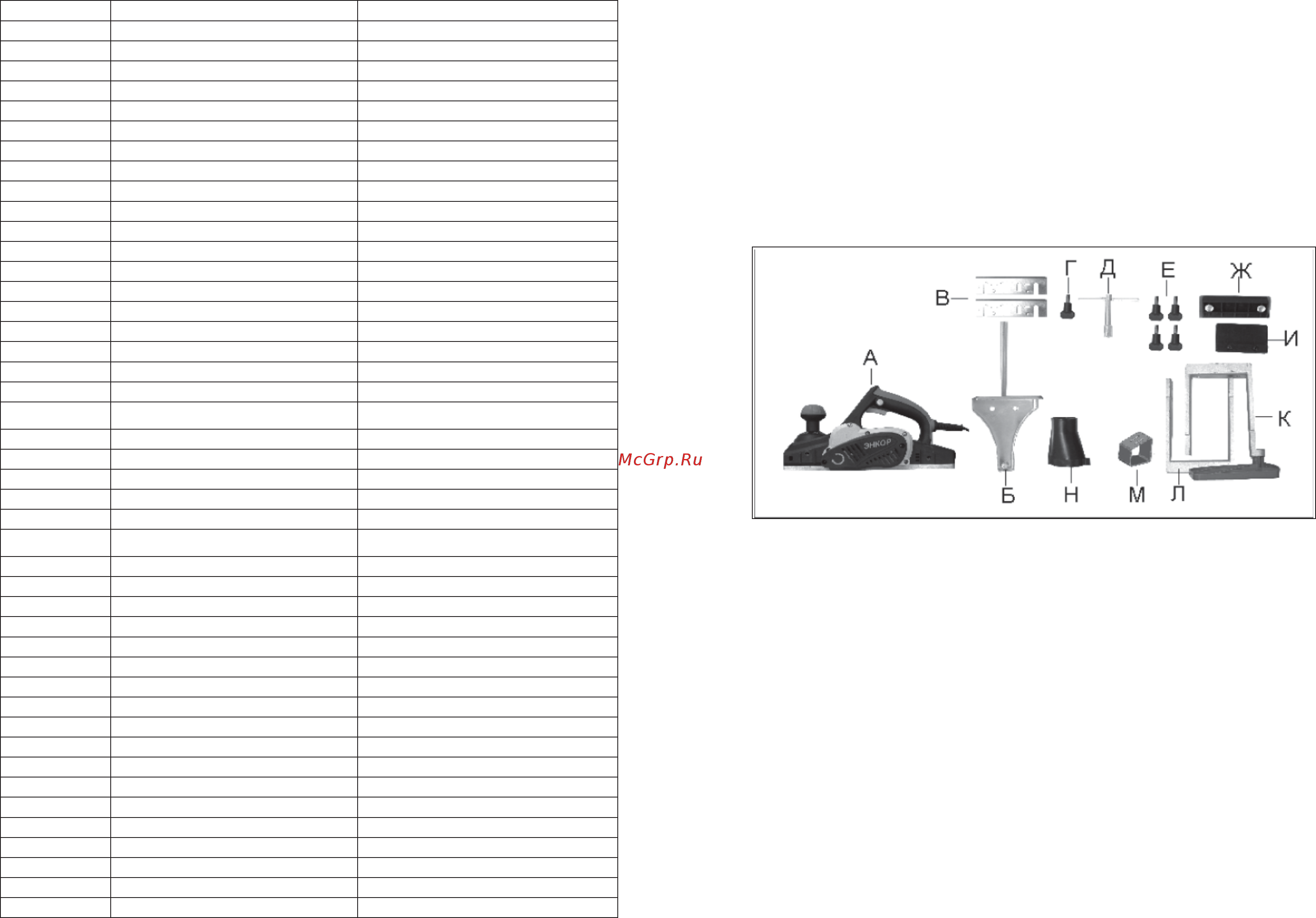

3. КОМПЛЕКТНОСТЬ
В комплект поставки рубанка входит
(Рис. 1):
А. Рубанок 1шт
Б. Упор параллельный 1шт
В. Нож строгальный 2шт
Г. Винт фиксации параллельного упора 1шт
Д. Ключ для замены ножей 1шт
Е. Винт фиксации подставки 4шт
Ж. Приспособление для заточки ножей 1шт
И. Приспособление для установки ножей 1шт
К. Подставка (передняя часть) 1шт
Л. Подставка (задняя часть) 1шт
М. Фиксатор выключателя 1шт
Н. Адаптер для подключения пылесоса 1шт
Руководство по эксплуатации 1шт
Упаковка 1шт
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
Рис. 1
ПРЕДУПРЕЖДЕНИЕ: Не подключайте вилку
шнура питания рубанка к розетке электриче-
ской сети до тех пор, пока внимательно не
ознакомитесь с изложенными в «Руковод-
стве» рекомендациями.
ЗАПРЕЩАЕТСЯ работать рубанком в со-
стоянии алкогольного или наркотического
опьянения.
ВНИМАНИЕ! В процессе работы электроин-
струментом не допускайте нахождения в ра-
бочей зоне детей и посторонних лиц.
4.1. Ознакомьтесь с назначением, принципом
действия, приемами работы и максимальными
возможностями вашего рубанка.
4.2. Запрещается работа рубанком в помещени-
ях с относительной влажностью воздуха более
80%.
ЗАПРЕЩАЕТСЯ эксплуатация рубанка в
условиях воздействия капель и брызг (на
открытых площадках во время снегопада
или дождя), вблизи воспламеняющихся
жидкостей или газов, во взрывоопасных
помещениях или помещениях с химически
активной средой, разрушающей металлы и
изоляцию, а также в условиях чрезмерной
запылённости воздуха.
4.3. Не подвергайте рубанок воздействию резких
температурных перепадов, способных вызвать
образование конденсата на деталях электро-
двигателя. Если рубанок внесен в зимнее время
в отапливаемое помещение с улицы, рекомен-
дуется не включать его в течение времени, до-
статочного для устранения конденсата.
ВНИМАНИЕ! Во время работы с электроин-
струментом избегайте соприкосновения с
заземлёнными поверхностями.
4.4. Перед первым включением рубанка об-
ратите внимание на правильность сборки и на-
дежность установки инструмента или оснастки.
4.5. Проверьте работоспособность выключате-
ля и переключателей режимов.
Содержание
- Настоящее руководство предназначено для изучения и правильной эксплуа тации рубанка ручного электрического модели рэ 1200 110э 3
- Содержание 1 общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 5 особенности эксплуатации 5 требования к шнуру электропитания 5 особенности эксплуатации 6 устройство рубанка 7 подготовка к работе и регулировка 7 регулировка глубины строгания 7 установка параллельного упора 7 установка рубанка на подставку 7 установка адаптера для подключения пылесоса 8 порядок работы рубанком 8 строгание 8 снятие фасок 9 техническое обслуживание 9 техническое обслуживание 9 снятие и установка строгальных ножей 9 регулировка строгальных ножей по высоте 9 заточка строгальных ножей 9 замена приводного ремня 10 возможные неисправности и методы их устранения 11 гарантийные обязательства 12 свидетельство о приемке и продаже 13 гарантийный талон 14 схема сборки 15 детали сборки 3
- Уважаемый покупатель вы приобрели рубанок ручной электрический изготовленный в кнр с соблю дением требований российских стандартов под контролем специалистов ооо энкор инструмент воронеж перед началом эксплуатации внимательно и до конца прочтите настоящее руководство 3
- 1 общие указания 1 рубанок ручной электрический моде ли рэ 1200 110э далее рубанок предна значен для строгания плоских поверхно стей строгания кромки фаски заготовок из древесины с использованием оснастки конструктивно совместимой с рубанком и предназначенной для выполнения выше перечисленных работ рубанок оборудован электронными си стемами ограничения пускового тока под держания оборотов двигателя под нагруз кой и защиты двигателя от перегрузки 1 данная ручная электрическая маши на является технически сложным товаром бытового назначения и относится к элек тробытовым машинам предназначенным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпринимательской деятельности 1 рубанок рассчитан для работы от однофазной сети переменного тока на пряжением 220в и частотой 50 гц 1 рубанок предназначен для эксплуата ции и хранения в следующих условиях температура окружающей среды от 4
- Габаритные размеры упаковки мм 420 х 210 х 220 4
- До 3 4
- Код для заказа 50212 4
- Количество ножей шт 2 4
- Масса нетто кг 4 1 4
- Наименование параметра значение параметра 4
- Номинальная потребляемая мощность вт 1200 4
- Номинальное напряжение в 220 10 4
- Относительная влажность воздуха до 80 при температуре 2 4
- Размер ножей мм 110х29х3 4
- Регулируемая глубина строгания мм 0 3 0 4
- Род тока переменный однофазный 4
- С 1 приобретая рубанок проверьте его работоспособность и комплектность обязательно требуйте от продавца за полнения гарантийного талона и паспор та инструмента дающих право на бес платное устранение заводских дефектов в период гарантийного срока в этих доку ментах продавцом указывается дата про дажи инструмента ставится штамп мага зина и разборчивая подпись или штамп продавца внимание после продажи рубанка претензии по некомплектности не при нимаются 4
- Таблица 1 4
- Технические данные 2 основные параметры рубанка при ведены в таблице 1 2 по электробезопасности рубанок мо дели рэ 1200 110э соответствует ii классу защиты от поражения электрическим то ком по гост 12 13 91 4
- Частота вращения строгального вала на холостом ходу об мин 15000 4
- Частота тока гц 50 4
- Ширина строгания мм 110 4
- В связи с постоянным совершенство ванием конструкции и технических ха рактеристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в кон струкцию и комплектацию данного из делия 3 комплектность в комплект поставки рубанка входит рис 1 5
- Рис 1 5
- Рис 2 7
- Рис 3 7
- 02 00001 8
- Рис 4 8
- Рис 5 8
- Рис 6 9
- Рис 7 9
- Рис 8 9
- Рис 9 9
- Возможные неисправности и методы их устранения 10
- Рис 10 10
- Рис 11 10
- Рис 12 10
- Удерживайте приспособление для заточ ки ножей таким образом чтобы оба строгаль ных ножа касались шлифовального камня бру ска для обеспечения одновременной заточки под одним углом 9 используйте приспособление для заточки ножей только со стандартными строгальными ножами 9 замена приводного ремня рис 11 12 периодически проверяйте состояние приво дного ремня в случае износа или повреждений трещины разрывы расслоение приводной ре мень следует заменить 9 выверните 2 винта 31 кожуха приводно го ремня 12 9 демонтируйте кожух приводного ремня 12 9 снимите изношенный приводной ремень 34 9 произведите установку нового приводно го ремня 34 для облегчения установки ремня 34 сначала установите ремень на ведущий 32 шкив а затем на ведомый шкив 33 9 после установки нового приводного рем ня 34 проверьте правильность и надежность установки ремня 34 провернув ведущий шкив 32 на несколько оборотов 10
