Энкор РЭ-1200/110Э (50212) [8/10] Рис 5
![Энкор РЭ-1200/110Э (50212) [8/10] Рис 5](/views2/1010087/page8/bg8.png)
8

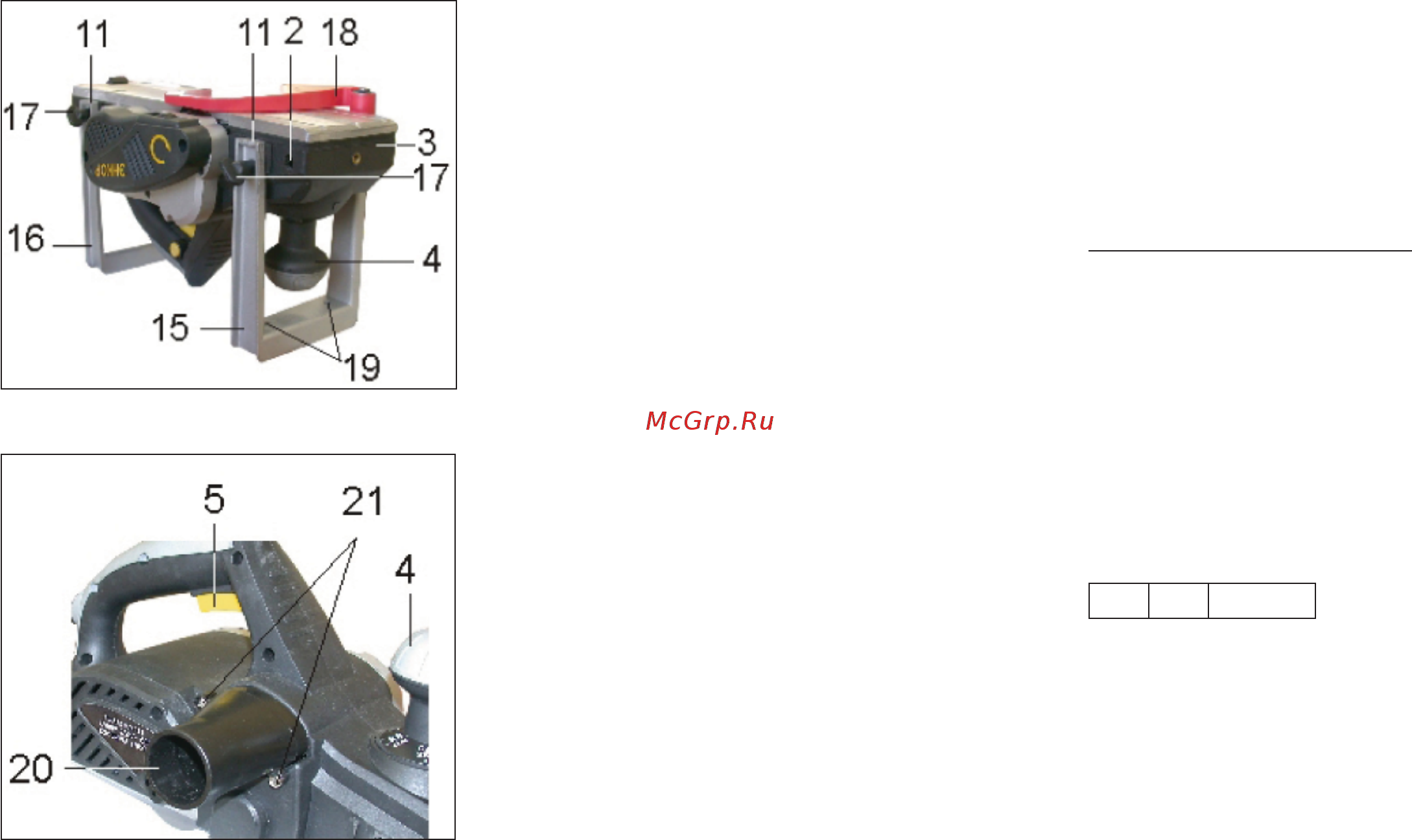

7.4. Установка адаптера для подключения
пылесоса (Рис. 5).
7.4.1. При использовании рубанка совместно с
устройствами пылеудаления (пылесосом) необ-
ходимо использовать адаптер (20) из комплекта
поставки.
7.4.2. Выкрутите винты 21 из корпуса рубанка.
Снимите сопло стружкоотвода.
7.4.3. Установите адаптер для подключения пы-
лесоса (20) из комплекта поставки.
7.4.4. Зафиксируйте адаптер (20) на корпусе
рубанка , закрутив винты (21).
8. ПОРЯДОК РАБОТЫ РУБАНКОМ
(Рис.2-5.)
8.1. Строгание.
8.1.1. Регулировочной ручкой (4) выставьте глу-
бину строгания за один проход, контролируя ее
по шкале возле ручки.
8.1.2. Для включения рубанка нажмите кнопку
блокировки выключателя (6), и не отпуская ее,
нажмите клавишу выключателя (5).
8.1.3. При использовании рубанка с подставкой
заблокируйте выключатель (5) в нажатом состо-
янии фиксатором из комплекта поставки.
8.1.4. Дождитесь, пока строгальный вал достиг-
нет максимальных оборотов.
8.1.5. Установите включенный рубанок перед-
ней плитой (1) на обрабатываемую заготовку
и равномерно его перемещая, без значитель-
ных усилий произведите строгание. Подпружи-
ненный башмак (10) позволяет устанавливать
рубанок на плоскую поверхность без риска по-
вредить ножи строгального вала или опорную
поверхность.
8.1.6. При использовании рубанка с подставкой
прижмите заготовку к подвижной плите (1) и па-
раллельному упору (13), и плавно перемещая
заготовку с равномерным усилием в сторону
неподвижной плиты (9), проведите строгание
Внимание! Строгание с большим усилием
подачи может привести к перегреву электро-
двигателя рубанка и преждевременному
выходу его из строя.
Для получения поверхности с меньшей шеро-
ховатостью подачу рубанка необходимо умень-
шить. Для уменьшения уступов, образующихся
при обработке широких поверхностей, произво-
дите строгание с наименьшей глубиной строга-
ния.
8.2. Снятие фасок.
8.2.1. Снятие фасок осуществляется пере-
мещением рубанка по обрабатываемому углу
заготовки с использованием направляющих
V-образных пазов на подвижной плите (1) ру-
банка.
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Внимание! Все работы по регулировке и
тех-
ническому обслуживанию рубанка произво-
дите при отключенной вилке шнура питания
от розетки электрической сети.
9.1. Техническое обслуживание.
9.1.1.Проверяйте все установленные на ру-
банке винты, следите за тем, чтобы они были
затянуты. Немедленно затяните винт, который
окажется ослабленным.
9.1.2. По окончанию работы очистите рубанок
от грязи, пыли и протрите чистой ветошью.
Необходимость увеличения усилия подачи и на-
жатия на рубанок говорит о затуплении ножей.
9.2. Снятие и установка строгальных ножей
(Рис. 6, 7).
9.2.1. Используя ключ для замены ножей (из
комплекта поставки), выверните 4 болта (23) и
Рис. 4
Рис. 5
13
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной
работы ручной электрической машины,
например: падение оборотов, изменение
шума, появление постороннего запаха,
дыма, вибрации, стука, кольцевого
искрения на коллекторе – прекратите
работу и обратитесь в Сервисный центр
или гарантийную мастерскую.
Гарантийный, а также послегарантийный
ремонт производится оригинальными
деталями и узлами только в гарантийных
мастерских,
указанных в перечне «Адреса
гарантийных мастерских».
Примечание:
Техническое обслуживание
электрических машин, проведение
регламентных работ, регулировок,
указанных в руководстве по
эксплуатации, диагностика не
относятся к гарантийным
обязательствам и оплачиваются
согласно действующим расценкам
Сервисного центра.
С гарантийными обязательствами
ознакомлен и согласен: _______________,
_________________
дата
подпись
Изготовитель:
ШАНХАЙ ТРУВЭЙ ИНТЕРНЭШЕНЛ
ТРЭЙД КО.,ЛТД.
Офис 475, д. 227 Рашн Роуд, Район
Пудонг, Шанхай, Китай
Импортер:ООО «ЭНКОР-Инструмент-
Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И
ПРОДАЖЕ
Рубанок РЭ-1200/110Э соответствует
требованиям ТУ 4833-004-74343425-
2008, ГОСТ Р МЭК 60745-1-2005,
ГОСТ 12.2.013.0-91, обеспечивающим
безопасность жизни, здоровья потребителей
и охрану окружающей среды и признан
годным к эксплуатации.
Сертификат соответствия № РОСС
CN.АЯ60.В21156, срок действия
с 18.09.2009 г. по 23.04.2011 г.
Сертификат соответствия выдан:
ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ И
УСЛУГ УЧРЕЖДЕНИЯ
«ВОРОНЕЖСКИЙ ЦЕНТР СЕРТИФИКАЦИИ И
МОНИТОРИНГА»
394018. г. Воронеж, ул. Станкевича, 2,
телефон: (4732) 59-77-93
Аттестат аккредитации РОСС
RU.0001.10АЯ60
Уважаемый покупатель!
Дата изготовления вашего инструмента
закодирована в серийном номере
инструмента.
09 02 00001
Первые две цифры – год выпуска
инструмента, в нашем примере это 2009 год.
Вторые две цифры – месяц года, в котором
был изготовлен инструмент. В нашем
примере это февраль.
Остальные цифры – заводской порядковый
номер инструмента.
Содержание
- Настоящее руководство предназначено для изучения и правильной эксплуа тации рубанка ручного электрического модели рэ 1200 110э 3
- Содержание 1 общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 5 особенности эксплуатации 5 требования к шнуру электропитания 5 особенности эксплуатации 6 устройство рубанка 7 подготовка к работе и регулировка 7 регулировка глубины строгания 7 установка параллельного упора 7 установка рубанка на подставку 7 установка адаптера для подключения пылесоса 8 порядок работы рубанком 8 строгание 8 снятие фасок 9 техническое обслуживание 9 техническое обслуживание 9 снятие и установка строгальных ножей 9 регулировка строгальных ножей по высоте 9 заточка строгальных ножей 9 замена приводного ремня 10 возможные неисправности и методы их устранения 11 гарантийные обязательства 12 свидетельство о приемке и продаже 13 гарантийный талон 14 схема сборки 15 детали сборки 3
- Уважаемый покупатель вы приобрели рубанок ручной электрический изготовленный в кнр с соблю дением требований российских стандартов под контролем специалистов ооо энкор инструмент воронеж перед началом эксплуатации внимательно и до конца прочтите настоящее руководство 3
- 1 общие указания 1 рубанок ручной электрический моде ли рэ 1200 110э далее рубанок предна значен для строгания плоских поверхно стей строгания кромки фаски заготовок из древесины с использованием оснастки конструктивно совместимой с рубанком и предназначенной для выполнения выше перечисленных работ рубанок оборудован электронными си стемами ограничения пускового тока под держания оборотов двигателя под нагруз кой и защиты двигателя от перегрузки 1 данная ручная электрическая маши на является технически сложным товаром бытового назначения и относится к элек тробытовым машинам предназначенным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпринимательской деятельности 1 рубанок рассчитан для работы от однофазной сети переменного тока на пряжением 220в и частотой 50 гц 1 рубанок предназначен для эксплуата ции и хранения в следующих условиях температура окружающей среды от 4
- Габаритные размеры упаковки мм 420 х 210 х 220 4
- До 3 4
- Код для заказа 50212 4
- Количество ножей шт 2 4
- Масса нетто кг 4 1 4
- Наименование параметра значение параметра 4
- Номинальная потребляемая мощность вт 1200 4
- Номинальное напряжение в 220 10 4
- Относительная влажность воздуха до 80 при температуре 2 4
- Размер ножей мм 110х29х3 4
- Регулируемая глубина строгания мм 0 3 0 4
- Род тока переменный однофазный 4
- С 1 приобретая рубанок проверьте его работоспособность и комплектность обязательно требуйте от продавца за полнения гарантийного талона и паспор та инструмента дающих право на бес платное устранение заводских дефектов в период гарантийного срока в этих доку ментах продавцом указывается дата про дажи инструмента ставится штамп мага зина и разборчивая подпись или штамп продавца внимание после продажи рубанка претензии по некомплектности не при нимаются 4
- Таблица 1 4
- Технические данные 2 основные параметры рубанка при ведены в таблице 1 2 по электробезопасности рубанок мо дели рэ 1200 110э соответствует ii классу защиты от поражения электрическим то ком по гост 12 13 91 4
- Частота вращения строгального вала на холостом ходу об мин 15000 4
- Частота тока гц 50 4
- Ширина строгания мм 110 4
- В связи с постоянным совершенство ванием конструкции и технических ха рактеристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в кон струкцию и комплектацию данного из делия 3 комплектность в комплект поставки рубанка входит рис 1 5
- Рис 1 5
- Рис 2 7
- Рис 3 7
- 02 00001 8
- Рис 4 8
- Рис 5 8
- Рис 6 9
- Рис 7 9
- Рис 8 9
- Рис 9 9
- Возможные неисправности и методы их устранения 10
- Рис 10 10
- Рис 11 10
- Рис 12 10
- Удерживайте приспособление для заточ ки ножей таким образом чтобы оба строгаль ных ножа касались шлифовального камня бру ска для обеспечения одновременной заточки под одним углом 9 используйте приспособление для заточки ножей только со стандартными строгальными ножами 9 замена приводного ремня рис 11 12 периодически проверяйте состояние приво дного ремня в случае износа или повреждений трещины разрывы расслоение приводной ре мень следует заменить 9 выверните 2 винта 31 кожуха приводно го ремня 12 9 демонтируйте кожух приводного ремня 12 9 снимите изношенный приводной ремень 34 9 произведите установку нового приводно го ремня 34 для облегчения установки ремня 34 сначала установите ремень на ведущий 32 шкив а затем на ведомый шкив 33 9 после установки нового приводного рем ня 34 проверьте правильность и надежность установки ремня 34 провернув ведущий шкив 32 на несколько оборотов 10
