Art VOICECHANNEL [10/17] Переключатель eq bypass

Полупараметрический эквалайзер

Процессор Voice Channel™ ART оснащен четырехполосным полупараметрическим эквалайзером. Эквалай-

зер может быть обойден сигналом, а также может быть установлен до и после секции динамической обработки.

Каждая полоса содержит + 15 дБ диапазона.

Полосы High и Low EQ полочного типа с переключаемой точкой отключения.

Две среднечастотные полосы могут быть настроены выше диапазона в пять октав.

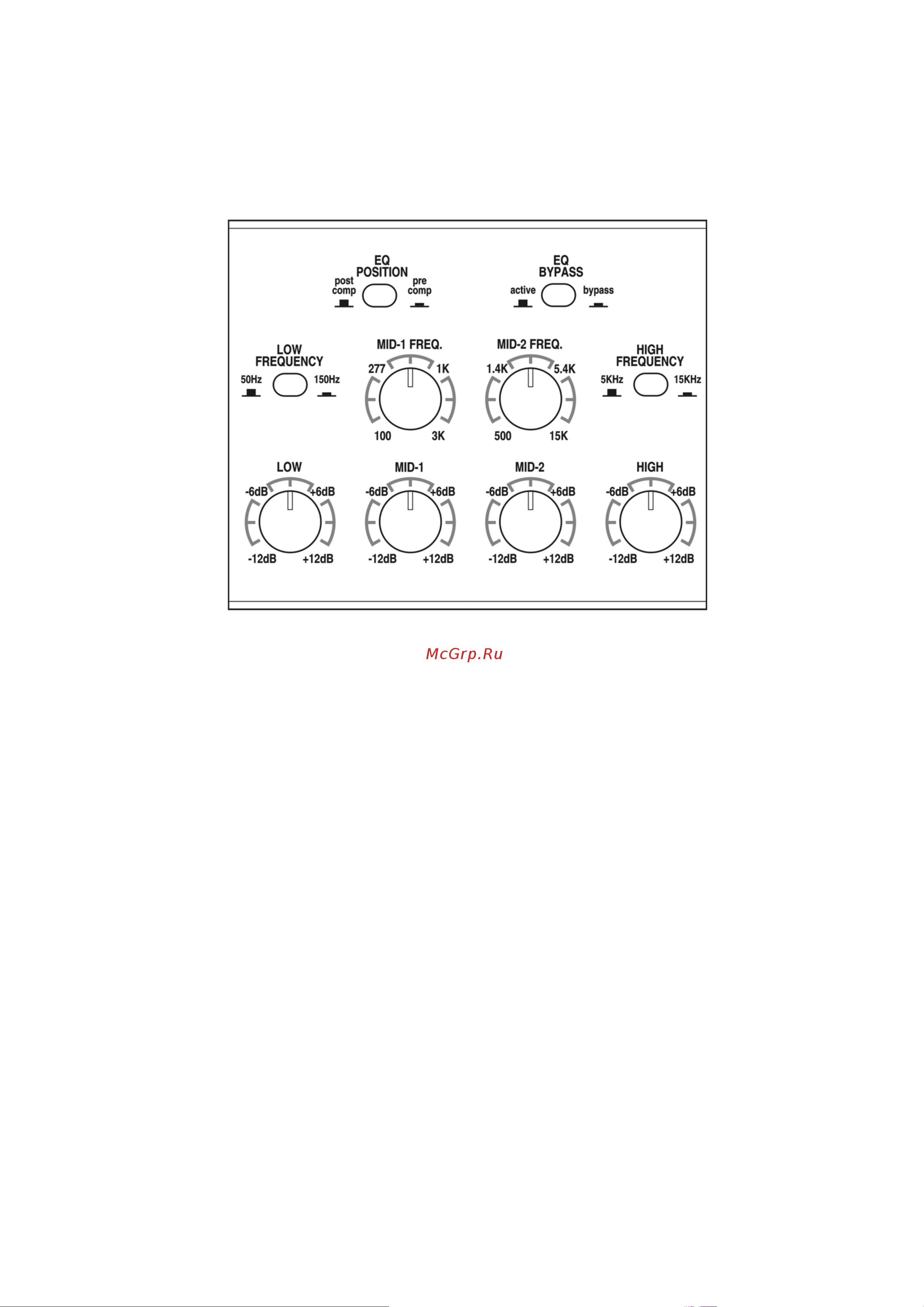

РИСУНОК 3 – Секция эквалайзера

Переключатель EQ Position

Этот переключатель позволяет подключить эквалайзер до или после блока динамической обработки. Это

удобно в случаях, когда входному сигналу требуется больше обработки эквалайзером, прежде чем сигнал будет

передан в компрессор/лимитер. Опишем пример использования эквалайзера в предварительном положении

“PRE”, в этом случае можно воспользоваться регулятором LOW EQ для настройки среза низких частот, также

можно

воспользоваться переключателем фильтра LOW CUT.

См. рисунок 4, на котором изображена схема Tube Channel. Учтите, что разъем микрофонного предусилителя

расположен перед переключателем эквалайзера.

Переключатель EQ Bypass

Этот переключатель позволяет настраивать абсолютно ровную характеристику эквалайзера без потери теку-

щих настроек эквалайзера.
