11

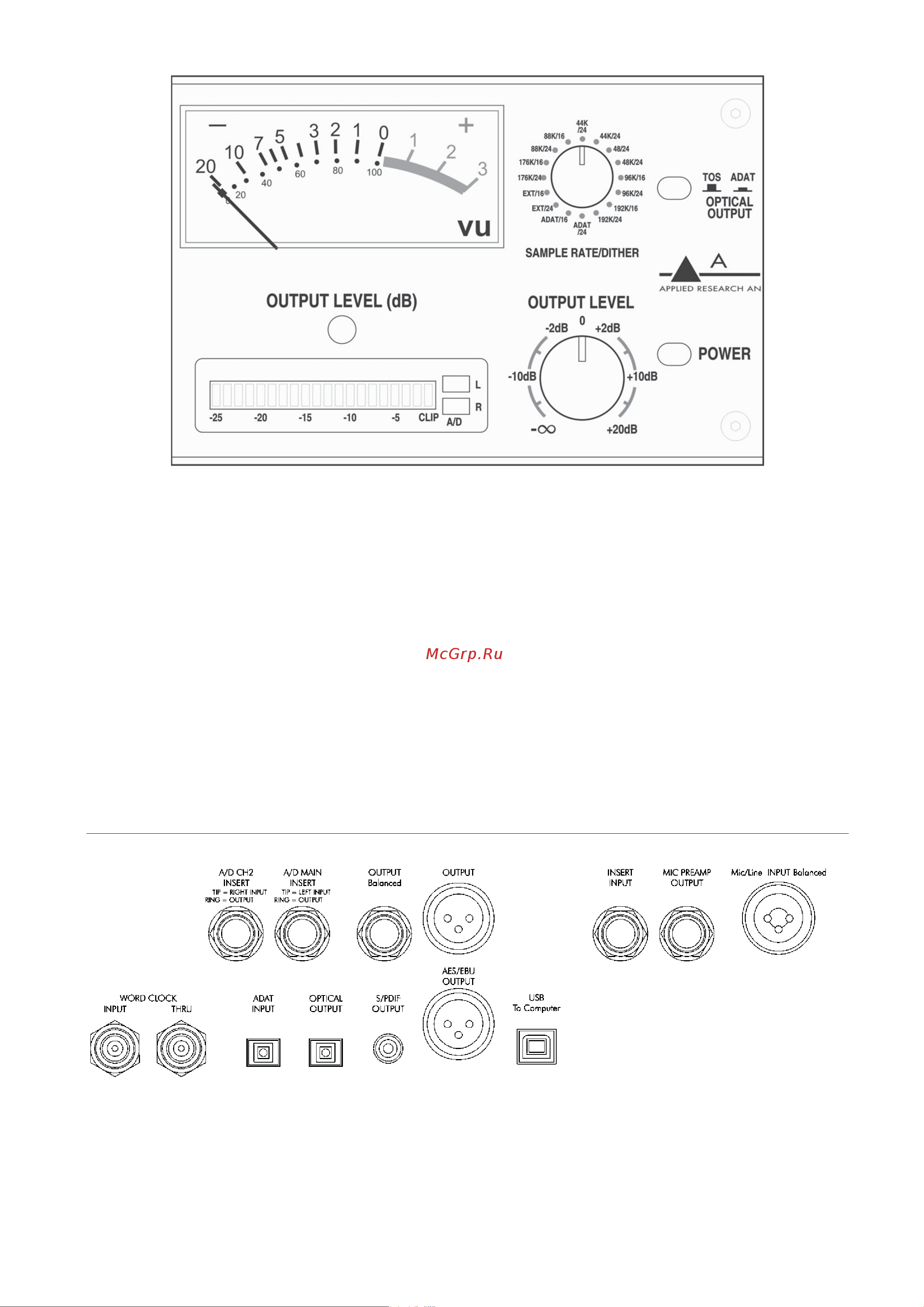

РИСУНОК 5 – Секция выхода
Регулятор Sample Rate/Dither
Регулятор SAMPLE RATE/DITHER служит для выбора частоты дискретизации для AES/EBU, S/PDIF и опти-
ческих выходов. Также он переключает применение дифера. Вы можете установить переключатель для соот-
ветствия 16 или 24 битной кодировке.
Примечание: Этот регулятор не влияет на выход USB.
Переключатель Optical Output
Переключатель OPTICAL OUTPUT служит для настройки формата сигнала разъема OPTICAL OUTPUT на
задней панели. Каналы 1 и 2 режима ADAT – это левый и правый А/Ц выходы процессора Voice Channel™. При-
мечание: Если разъем А/Ц не используется, то оба канала 1 и 2 передают один и тот же сигнал. Если исполь-
зуется вход ADAT INPUT, каналы 3 – 8 будут пропускать сигнал вместе с каналами 1 и
2 процессора ART Voice
Channel™.
РИСУНОК 6 – Задняя панель
