Art VOICECHANNEL [11/17] Индикаторы output level

Поток сигнала

Voice Channel

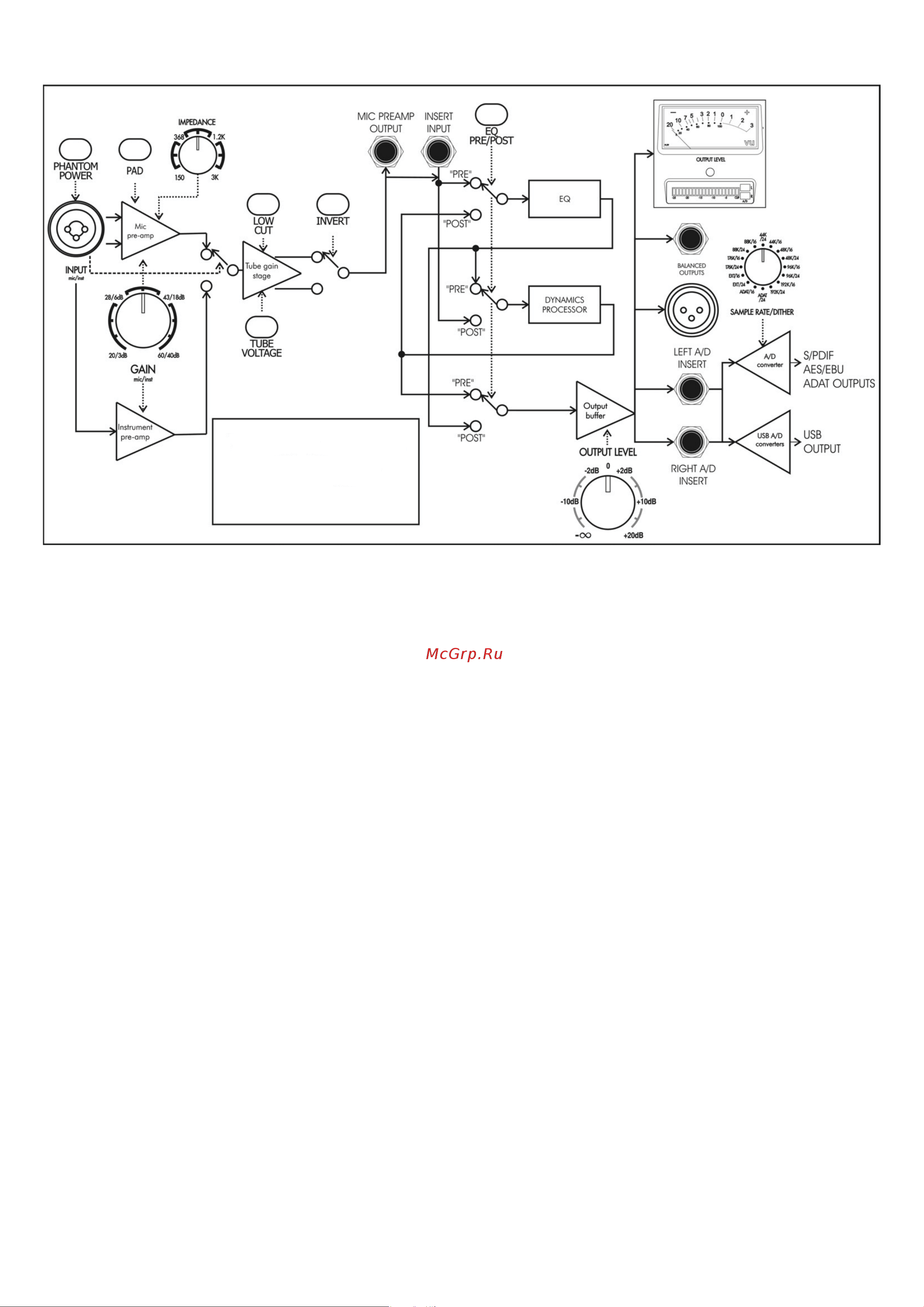

РИСУНОК 4 – Схема движения потока сигнала

Регулятор выходного уровня Output

Регулятор OUTPUT LEVEL служит для настройки усиления или ослабления сигнала. Этот регулятор влияет

на уровни сигналов, отправляемых на АЦ преобразователь и на симметричные аналоговые разъемы OUTPUT.

Индикаторы Output Level

Процессор ART Voice Channel™ оснащен индикаторами аналогового и цифрового выходного сигнала. Эти

индикаторы отображают уровень сигнала, поступающего после регулятора выходного сигнала. Этот сигнал от-

правляется на аналоговые и цифровые выходы.

«0» на аналоговом волюметре соответствует +4 дБн на симметричных выходах и около -20 дБ на шкале ги-

стограммы.

Светодиодная шкала гистограммы отмечает пиковые и средние уровни. Средние уровни отмечаются непре-

рывной линией горящих индикаторов. Пиковые уровни отмечаются одним горящим индикатором в течение 2

секунд. Последний индикатор в шкале «Clip» означает, что выходной уровень установлен очень высоко.

Индикатор Clip АЦП действует независимо от индикатора OUTPUT LEVEL. Это обеспечивает точную инди-

кацию клиппинга АЦ преобразователя. Эта особенность удобна при использовании АЦ разъемов, когда уровни

преобразователей не отображаются индикаторами при использовании входов.
