EUROSOUND ORCHESTRA BOX-12 [10/19] Беспроводная микрофонная система

10



40. Переключатель типа сети питания

C помощью этого переключателя выбирается рабочее напряжение (115 В или 230 В).

41. Батарея

Эти светодиоды отображают уровень заряда батареи.

42. DC выключатель питания

Подключает источник питания переменного тока и включает питание от сети постоянного тока DC,

батарея при этом будет заряжаться

43. EXT. DC 12 В (дополнительный источник постоянного тока 12В)

Если обычная сеть питания недоступна, а батарея разряжена вы можете воспользоваться дополнительным

источником постоянного тока 12В (например, автомобильный аккумулятор) для питания устройства.

44. Переключатель POWER AMP

Переместите переключатель в позицию OFF для переключения режима питания с внешнего источника

питания 12 B на питание от батареи. Если переключатель расположен в позиции ON, питание будет идти

от внешней сети питания 12 В.

45. SPEAKON разъем

Используется для подключения пассивной акустической системы. Сопротивление подключаемой АС

должно быть не менее 8 Ом.

Примечание: Во избежание повреждения встроенного усилителя, пожалуйста, обращайте внимание на

соответствие сопротивлений подключаемых акустических систем.

46. Светодиодный индикатор перегрузки

Когда перегрузка выходного сигнала превышает 0,5%, индикатор

перегрузки начинает мигать красным. Это предупредит вас, что уровень

выходного сигнала завышен, что может привести к поломке

оборудования. Пожалуйста, следите за уровнем выходного сигнала.

47. Выход на микшерный пульт

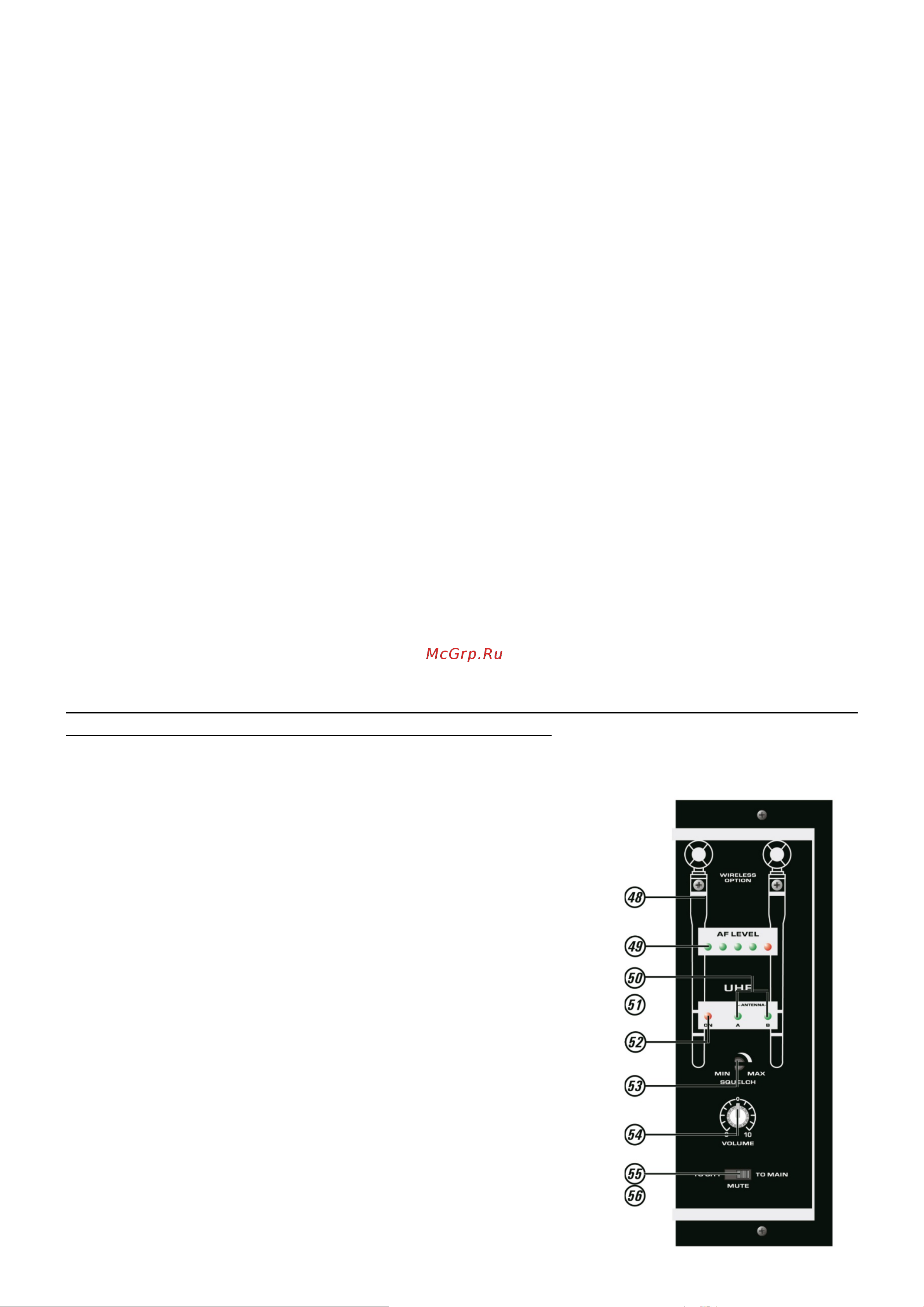

3.5. Беспроводная микрофонная система

Приемник

48. Антенна

Антенна принимает сигнал с передатчика. Проверьте, чтобы антенна

была закреплена вертикально для достижения лучшего эффекта.

Поверните обе антенны внутрь для удобства перемещения.

49. AF-level индикатор
