Коммутация

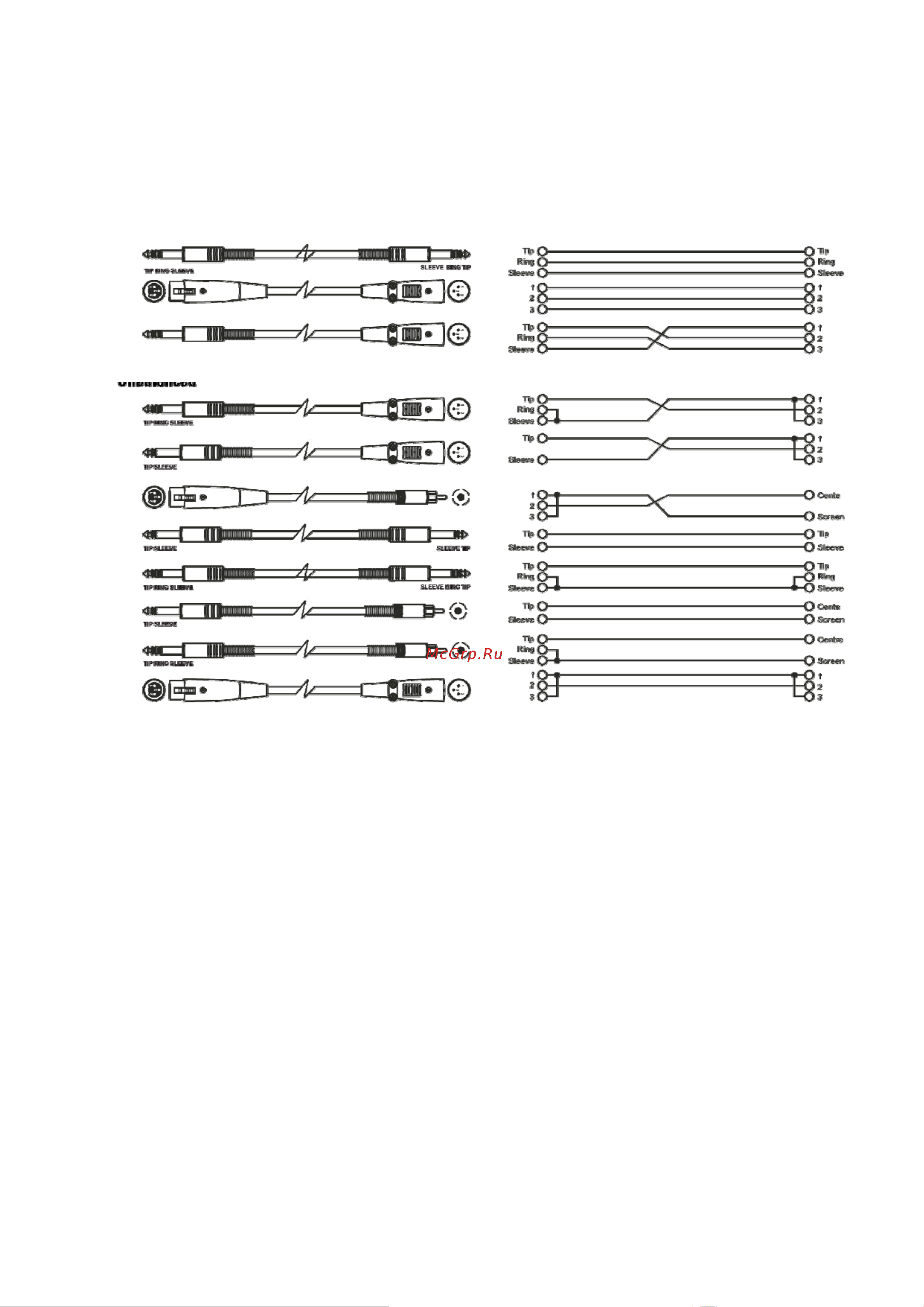

ORCHESTRA BOX-12 оснащен ¼” TRS, XLR и RCA разъемами для простого и быстрого подключения
большинства профессиональных аудио устройств. Следуйте примерам распайки кабелей, приведенным
ниже, для подключения устройств и инструментов.
