EUROSOUND ORCHESTRA BOX-12 [8/19] Битный процессор эффектов

8



Вы можете подключить внешний педальный переключатель для управления МР3-проигрывателем

(проигрывание/пауза).

22. FX-посыл

Этот разъем предназначен для передачи сигнала с шины FX Send

23. FX-возврат

Этот разъем используется для возврата сигнала эффекта на главный выход. Также может использоваться

как дополнительный вход.

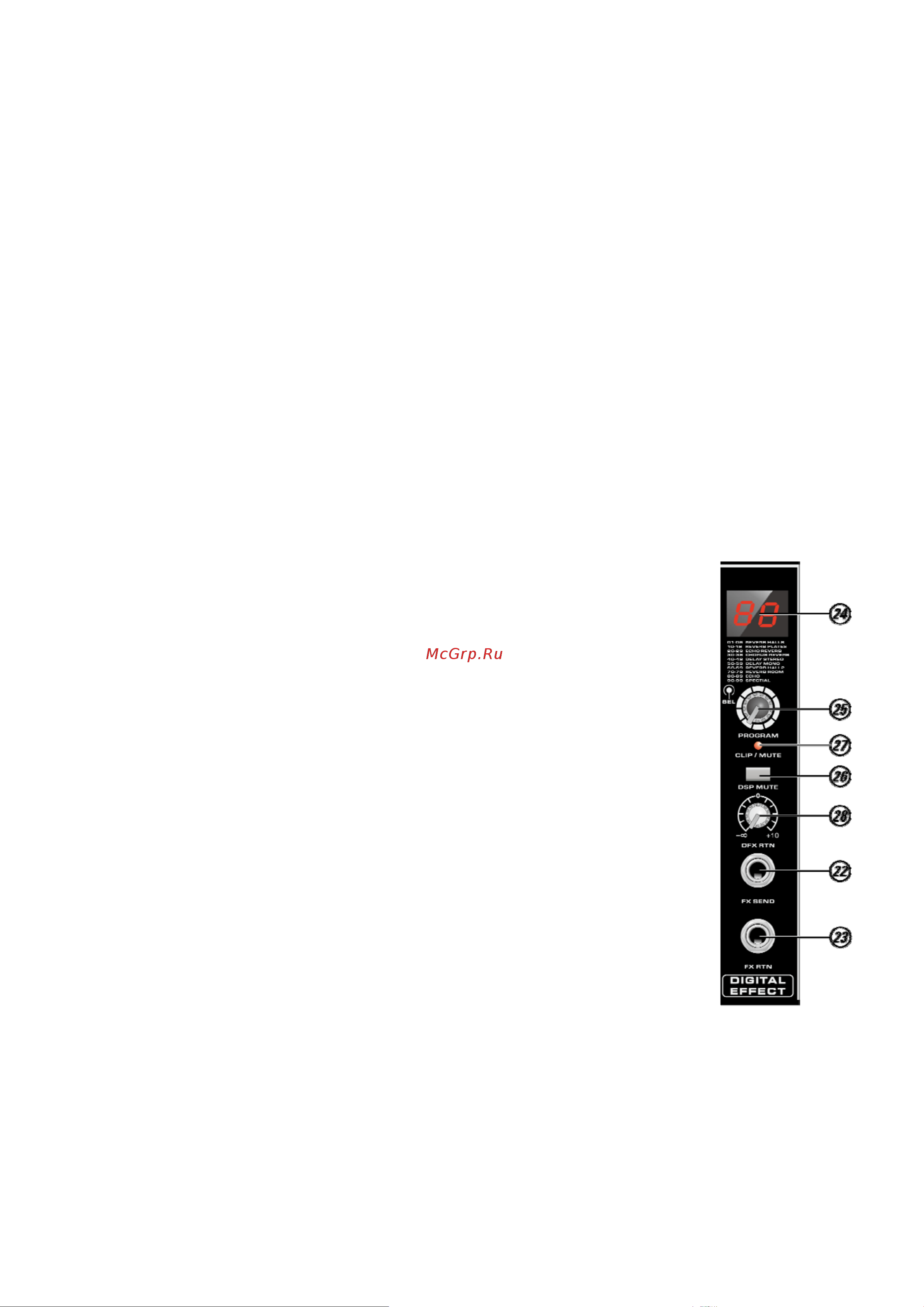

3.2. 24-битный процессор эффектов

ORCHESTRA BOX-12 оснащен цифровым процессором эффектов с 100 предустановленными настройками.

24. Дисплей

Отображение выбранных предварительных настроек процессора эффектов.

25. Выбор эффекта

Регулятор выбора нужного эффекта. Всего имеется 100 предустановленных настоек:

ревербератор, делэй, эхо, хорус, а также комбинации эффектов. По окончанию выбора

эффекта необходимо нажать на регулятор.

26. Кнопка DSP MUTE

Эта кнопка используется для быстрого включения/выключения эффектов. Также для

этого можно использовать педальный переключатель, подключив его в разъем

Footswitch.

27. Светодиодный индикатор MUTE/CLIP

Светодиодный индикатор загорается при перегрузке входного сигнала, а также,

когда процессор эффектов отключен кнопкой DSP MUTE

28. AUX/DFX RTN

Этот регулятор используется для настройки громкости сигнала FX-возврата, т.е.

уровня громкости обработанного сигнала на главном выходном канале MAIN

OUTPUT.

3.3. Секция USB MP3-проигрывателя

29. USB порт

Для подключения USB флэш-накопителя.

30. Порт SD

Для подключения SD-карты.
