EUROSOUND ORCHESTRA BOX-12 [14/19] Установка и подключение

14



6. Установка и подключение

6.1. Настройка

Вы достигли этого раздела и теперь готовы приступить к работе с ORCHESTRA BOX-12. Однако, мы

советуем вам внимательно прочитать данный раздел, чтобы действительно разобраться в работе

устройства. Недостаточное внимание к уровню входного сигнала, маршрутизации сигнала и направлению

сигнала может привести к нежелательным искажениям или отсутствию сигнала полностью. Поэтому

необходимо следовать следующей процедуре для

каждого канала сигнала.

- Опустите вниз все регуляторы входов и выходов .

- Подключите микрофоны, нуждающиеся в фантомном питании до включения фантомного питания (15В).

- Настройте выходной уровень громкости ORCHESTRA BOX-12 не более, чем на 75% от общего.

- Установите фейдеры эквалайзера по центру.

- Теперь повторите эти же действия для всех входных каналов. Светодиодный индикатор уровня

сигнала на

главном выходе может перейти в красную секцию. В таком случае нужно уменьшить выходной уровень с

помощью регулятора MAIN.

6.2 Подключение источников сигнала

Активная акустическая система ORCHESTRA BOX-12 оснащена балансными XLR разъемами и ¼” TRS

джеками, а также небалансными RCA разъемами, которые могут использоваться в различных комбинациях

в зависимости от сферы применения без потери качества сигнала.

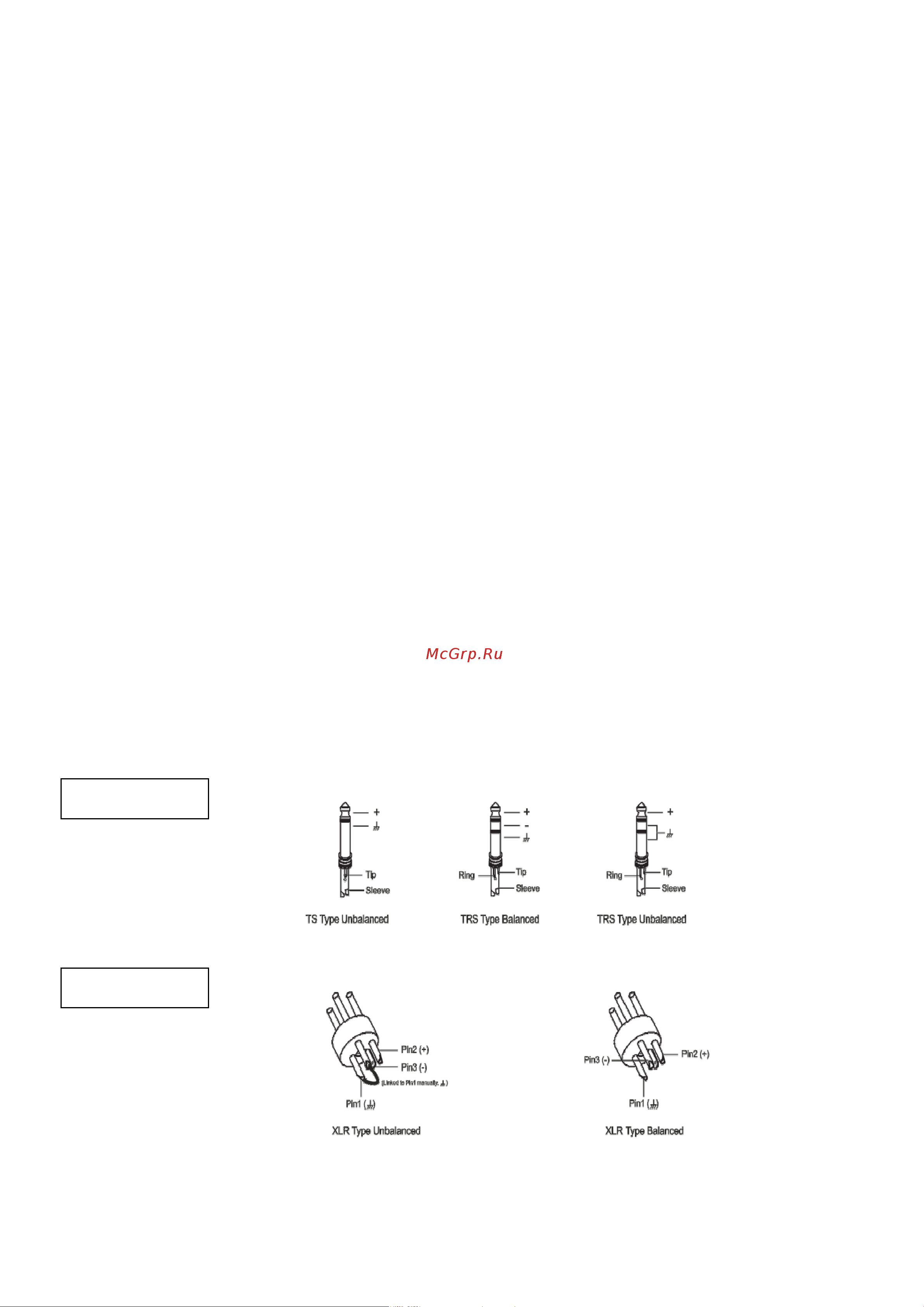

- Конфигурация распайки кабелей

Подключение к разъемам XLR и TRS может быть балансным или небаллансным в зависимости от

конкретной ситуации. Пожалуйста, используйте распайку, согласно иллюстрации (см. ниже)

ДляTRSразъема

ДляXLRразъема
