ОРГАНЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ

На цифровом дисплее эффектов (27)

отображается номер выбранного эффекта.

Процессор обрабатывает сигнал в шине

эффектов, где собираются сигналы с регуляторов

EFF (5) 4 монофонических и 8 стереофонических

входов каналов. Регулятор EFFECT SEND (31)

контролирует уровень сигнала шины эффектов,

направляемого в процессор DSP. Регулятор

EFFECT (ECHO) RETURN (31) настраивает

количество повторов выбранного кнопками (28)

эффекта, а фейдер EFFECTS GAIN (33)

устанавливает уровень сигнала, посылаемого в

шины мастер

микса.

d. Функции и управление монитором

(17) ВЫХОДЫ МОНИТОРА (CONTROL ROOM)

(12) ВЫХОД НА НАУШНИКИ (HEADPONES)

(20) РЕГУЛЯТОР PHONES/CONTROL ROOM

(23) КНОПКА TAPE/REC TO CONTROL ROOM

Среди функций COMPACT-802X имеется

возможность мониторинга мастер микса. Уровень

сигнала настраивается регулятором

Phones/Control Room (20). Затем сигнал

посылается на выходы Control Room (17) и

Headphones (12). Выходы L-R Control Room (17)

можно подключить к усилителю мощности и

мониторам. Эти выходы оснащены

несимметричными ¼” джеками с распайкой:

остриё=(+), рукав=

земля. Выход Phones (12)

служит для подключения наушников и

представляет собой ¼” TRS джек с распайкой:

остриё=левый сигнал, кольцо=правый сигнал,

рукав=земля.

e. Переключатели питания

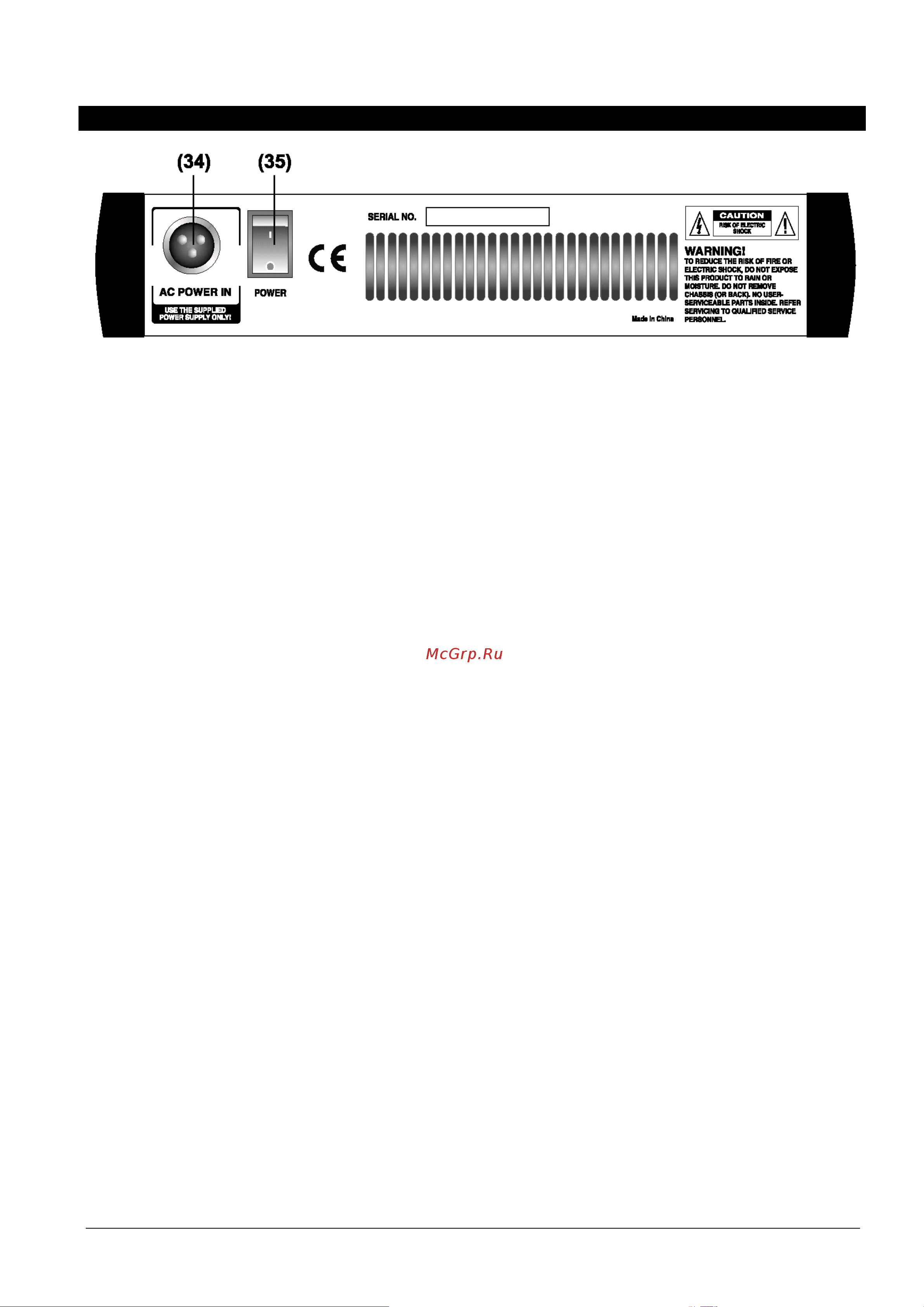

(34) РАЗЪЁМ ПИТАНИЯ

(35) ВЫКЛЮЧАТЕЛЬ

(26) ИНДИКАТОР ПИТАНИЯ

Подключите блок питания к разъёму (34), затем к

сети питания. Теперь вы можете включить

микшер выключателем (35). При этом загорится

индикатор питания (26). После

включения дайте

системе минуту, чтобы прийти к равновесию,

затем можете начинать настройку.

(22) КНОПКА ФАНТОМНОГО ПИТАНИЯ

(25) ИНДИКАТОР ФАНТОМНОГО ПИТАНИЯ

При использовании конденсаторных микрофонов,

вы можете подать фантомное питание +48В

постоянного тока на все микрофонные входы XLR

(см. также РАЗДЕЛ МОНОФОНИЧЕСКИХ

ВХОДОВ, МИКРОФОННЫЕ ВХОДЫ). Если кнопка

в положении ON, загорается индикатор

фантомного питания

(25) и фантомное питание

+48В постоянного тока подаётся на контакты 2 и 3

всех разъёмов XLR микрофонных входов. Если

фантомное питание не требуется, обязательно

установите кнопку в положение OFF.

Примечание: симметричные динамические

микрофоны и линейные устройства можно

подключать при включённом фантомном

питании, однако подключение несимметричных

микрофонов и устройств с трансформаторами

центрального заземления может вызвать

гудение или сбои. Короткое замыкание

контактов 2 и 3 может повредить микшер. Не

забывайте отключать звук основных

колонок/мониторов перед

включением/выключением фантомного

питания.
