6

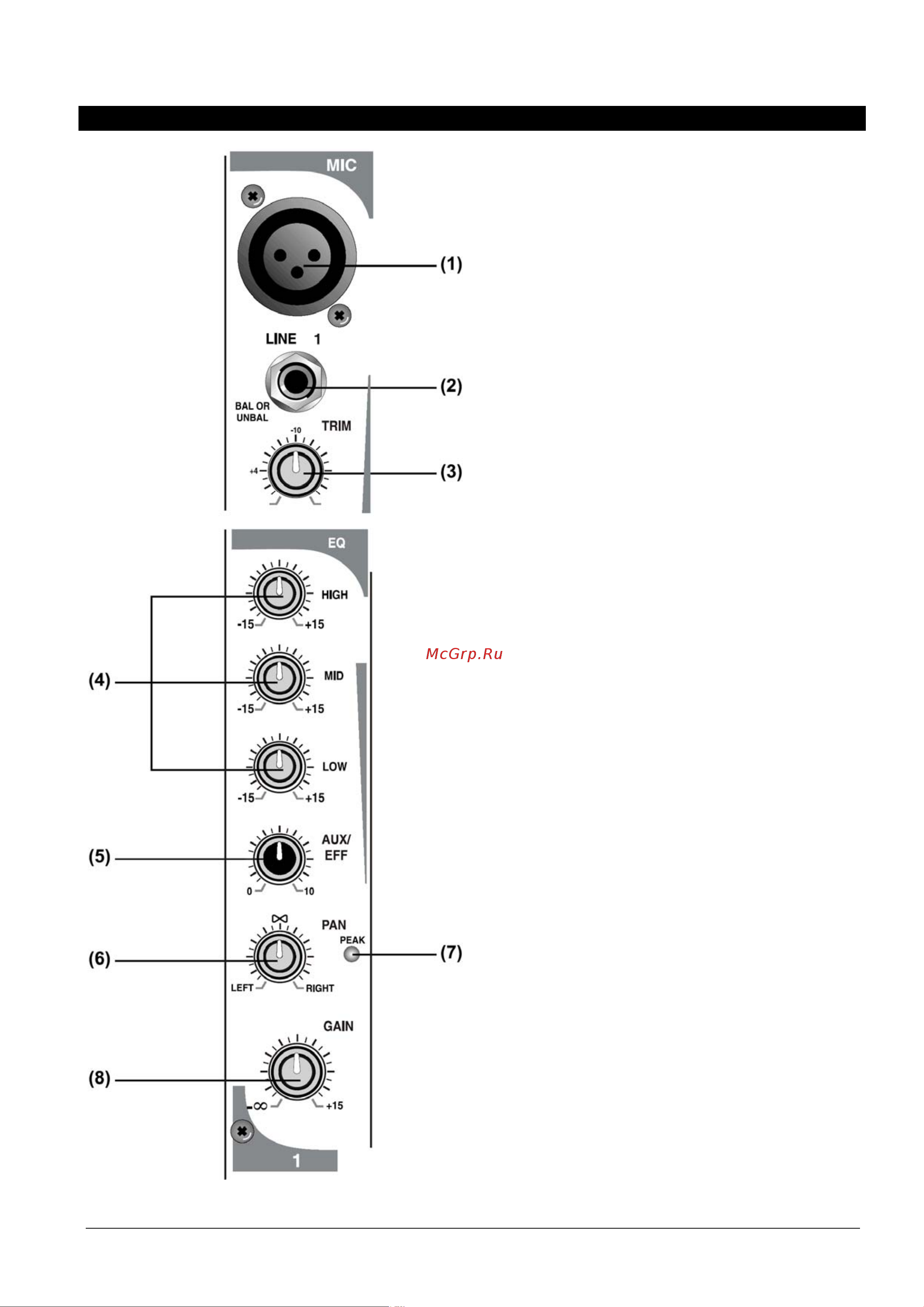

ОРГАНЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ
1. СЕКЦИЯ МОНОФОНИЧЕСКОГО ВХОДА
(1) МИКРОФОННЫЙ ВХОД
Микрофонный вход оборудован симметричным
разъёмом XLR, способным принимать сигнал с
микрофона с низким сопротивлением (Low Z).
Для работы с конденсаторными микрофонами на
лицевой панели предусмотрен глобальный
переключатель фантомного питания (22).
Динамические и плёночные микрофоны не
нуждаются в фантомном питании. Используйте
регулятор чувствительности канала (3) для
настройки номинального рабочего уровня
.
Распайка разъёма XLR: контакт 1=земля, 2=(+) и
3=(-).
(Примечание: микрофонные входы
чувствительнее линейных. Не подключайте
микрофон, если включено фантомное питание
(индикатор 25 в мастер секции). Не
используйте несимметричные микрофонные
кабели, если включено фантомное питание. Не
допускайте контакта +48В с землёй, иначе
повредите микшер. Всегда отключайте звук
колонок/мониторов перед
включением/выключением фантомного
питания).
(2) ЛИНЕЙНЫЙ ВХОД
Вход предназначен для симметричного и
несимметричного подключения линейных
сигналов с клавиатур, драм-машин, сэмплеров и
т.д. Запас регулировки чувствительности
допускает использование таких источников
слабого сигнала, как несимметричный микрофон
или гитарный выход. Используйте регулятор
чувствительности канала (3) для настройки
номинального рабочего уровня. При подключении
симметричного линейного сигнала, используется
следующая распайка стерео ¼” TRS джека:
остриё=(+), кольцо=(-), рукав=земля.
(К каналу можно подключить микрофон ИЛИ
источник линейного сигнала. Нельзя
использовать оба входа канала одновременно).
(3) РЕГУЛЯТОР ЧУВСТВИТЕЛЬНОСТИ
Настраивает входную чувствительность
микрофонного или линейного входа. Позволяет
настроиться на сигнал широкого диапазона
источников от высокоуровневого сигнала с
клавиатуры или драм-машины до
низкоуровневого
микрофонного, что исключает
необходимость в переключателе «линия-
микрофон». Лучшее отношение С/Ш и
динамически диапазон получаются, если
настроить чувствительность каналов так, чтобы
индикатор пика (7) загорался от случая к случаю.
