EUROSOUND Compact-802X [8/14] Органы управления и подключения

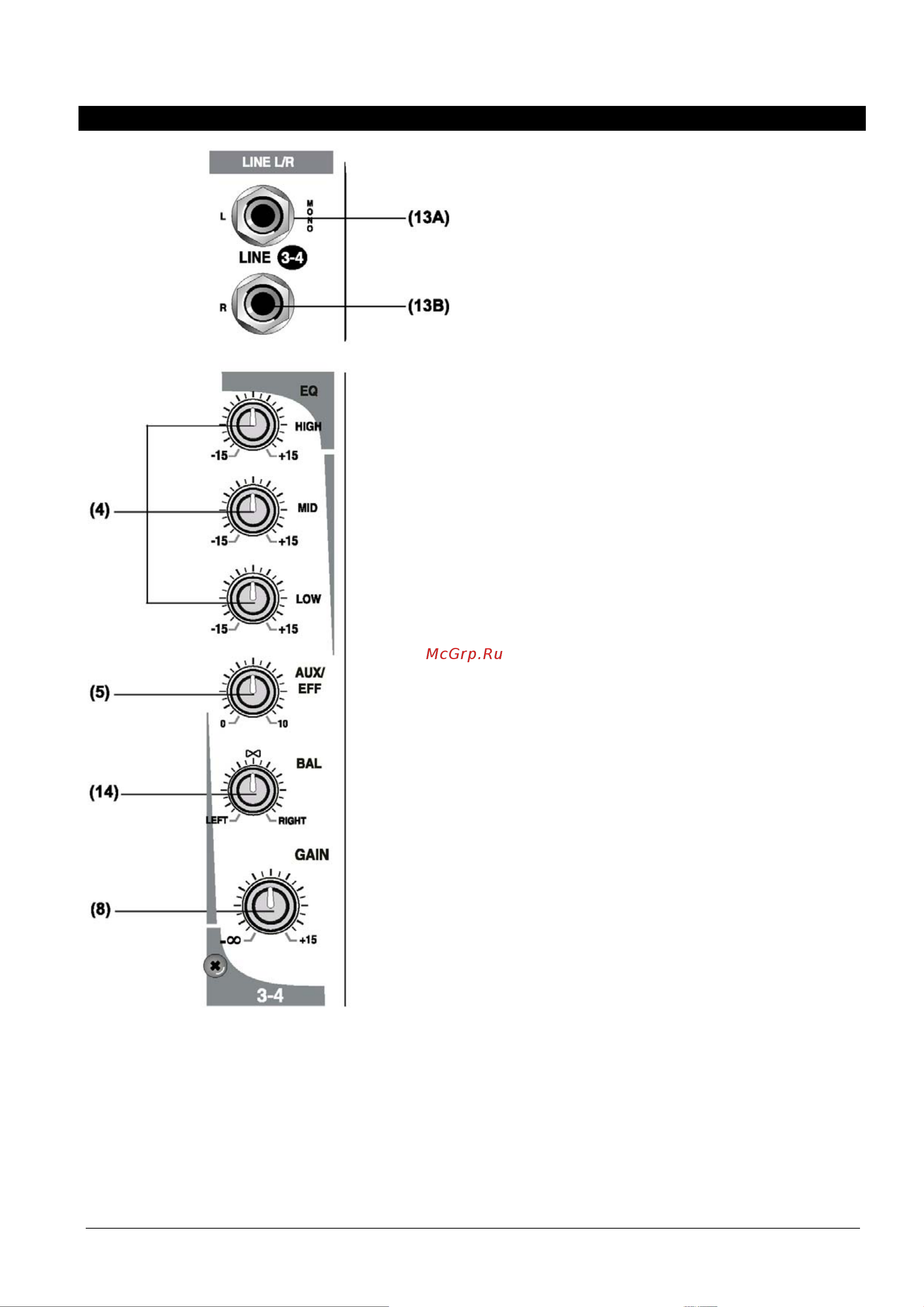

ОРГАНЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ

2. СЕКЦИЯ СТЕРЕОФОНИЧЕСКОГО ВХОДА

(13А) ЛИНЕЙНЫЙ ВХОД L (MONO)

На стереофонических входных каналах 3-6 линейные

входы ¼” предназначены для подключения таких

источников линейного стерео или моно сигнала, как

клавиатуры, драм-машины, проигрыватели CD,

кассетные деки или сэмплеры. Однако, эти стерео

входы можно использовать как монофонические,

подключив источник сигнала к левому (L MONO)

входу канала. При этом, одинаковый

сигнал подаётся

на регулятор баланса и на оба выхода канала. При

стерео подключении функция регулятора PAN (6)

переходит к регулятору BAL (14). Смотрите

информацию о регуляторе баланса ниже.

(13B) ЛИНЕЙНЫЙ ВХОД R

При использовании каналов 3-4, 5-6 в качестве

стереофонических входных каналов, сигнал левого

канал должен подаваться на вход L, а сигнал правого

– на вход R. Эти сигналы одинаково

передаются на

регуляторы AUX, EQ и Channel Gain, сохраняя при

этом стерео разделение. Регуляторы AUX, EQ, BAL и

Channel Gain функционируют так же как на

монофонических каналах.

При подаче на входы стерео сигнала, эти регуляторы

одинаково изменяют сигнал обоих каналов. Линейные

стерео входы оснащены симметричными разъёмами

¼” TRS. Остриё=(+), кольцо=(-), рукав=земля.

Входные сигналы, поступающие на эти разъёмы,

могут быть как

симметричными, так и

несимметричными.

(4) ЭКВАЛАЙЗЕРЫ

Эквалайзеры стерео каналов работают аналогично

эквалайзерам моно каналов. Сигналы левого и

правого каналов обрабатываются одновременно. В

любом случае, один стерео эквалайзер

предпочтительнее двух монофонических, поскольку

устраняет возможность возникновения расхождения

между настройками левого и правого каналов.

(5) ПОСЫЛ AUX/EFF

Регулятор работает аналогично монофоническому.

Обратите внимание: моно

сумма берётся из стерео

входа.

(14) РЕГУЛЯТОР BAL

При монофоническом подключении к левому L

(MONO) входу, работает как регулятор PAN (6). При

стерео подключении регулятор определяет

относительный уровень сигнала левого и правого

каналов, посылаемого на левую и правую шины

мастер микса. Например, если повернуть регулятор

баланса до упора вправо, на шину мастер микса

пойдёт только

правая часть стерео сигнала.

(8) РЕГУЛЯТОР ЧУВСТВИТЕЛЬНОСТИ КАНАЛА

Аналогичен монофоническому. См. стр.6.
