EUROSOUND Compact-802X [9/14] Органы управления и подключения

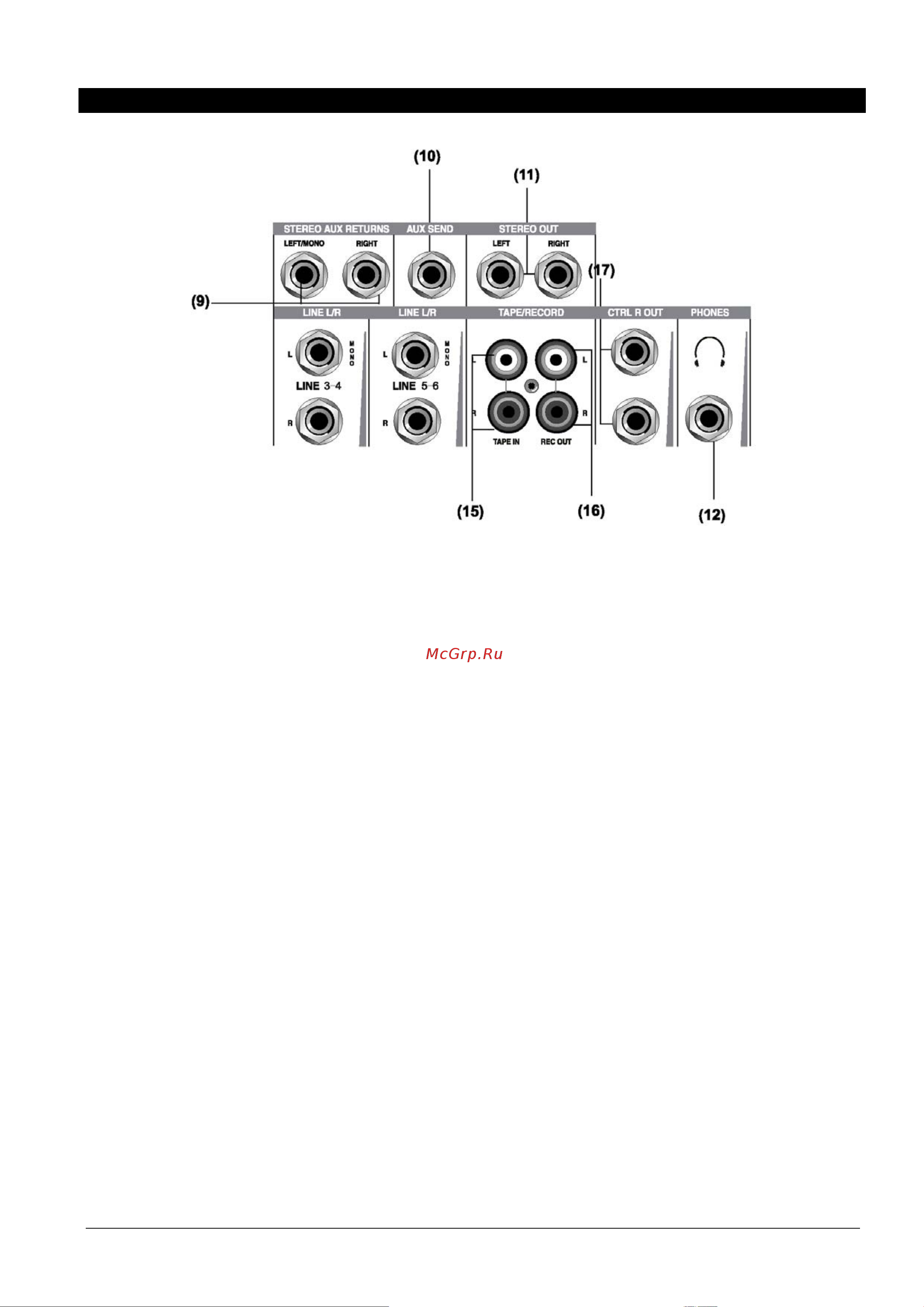

ОРГАНЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ

3. МАСТЕР СЕКЦИЯ

а. Функции вспомогательных посылов/возвратов

(9) СТЕРЕО ВОЗВРАТЫ AUX (LEFT/MONO,RIGHT)

(18) РЕГУЛЯТОР AUX RETURN

Разъёмы AUX RETURN являются моно и стерео

возвратами посыла AUX. Если вы подключите

только вход LEFT/MONO, возврат будет работать в

моно режиме и сигнал пойдёт на регулятор AUX

RETURN (18), а затем микшируется в левый и

правый выходы Master Mix Stereo (11). Отдельные

левый и правый разъёмы возврата нужны для

работы со

стерео сигналами, получаемыми,

например, с выходов стерео процессора эффектов.

Левый и правый сигналы возврата проходят через

регулятор уровня AUX RETURN (18) и затем

микшируются в левый и правый выходы Stereo OUT

(11), сохраняя стерео разделение.

Вспомогательные возвраты многофункциональны.

Их можно использовать для возврата сигнала с

внешнего процессора эффектов, с

многодорожечного магнитофона или в качестве

дополнительных

входов для инструментов,

особенно, если ваша MIDI клавиатура или рэк даёт

предмикшированный стерео сигнал.

Некоторые стерео эффекты производят дисбаланс

между уровнями левого и правого каналов. Это

можно скорректировать, вернув сигнал на стерео

канал с регулятором баланса (14). При наложении

коротких delay на левый и правый каналы, самый

короткий всегда кажется самым громким. При

уплотнении звука в широком стерео диапазоне

путём смещения высоты тона вверх и вниз,

повышающийся сигнал будет казаться более

громким. В обоих случаях используйте регулятор

баланса, для компенсации различия.

При создании стерео образа не рассчитывайте

только на мониторы. Возьмите наушники и

прослушайте материал в стерео и в обратном

стерео, если обнаружите

нестыковки звука.

Иногда вам будет нужно сузить стерео образ

области реверберации.

Для этого придётся вернуться к двум

монофоническим каналам для независимой

регулировки панорамы сигналов левого и

правого каналов.

(10) ПОСЫЛ AUX

Разъём AUX SEND служит для вывода сигнала

с регулятора AUX/EFF (5). Используется

несимметричный ¼” джек с распайкой:

остриё=(+), рукав=земля. Вспомогательный

посыл расположен после фейдера. Сигнал

этого выхода можно подавать на вход

процессора эффектов, многодорожечный

магнитофон, или использовать любым другим

способом, требующим линейного сигнала.

b. Функции и управление главным миксом.

(11) СТЕРЕО ВЫХОДЫ

(15) ВХОДЫ TAPE

(16) ВЫХОДЫ REC

(29) РЕГУЛЯТОР ЧУВСТВИТЕЛЬНОСТИ

МАСТЕР МИКСА

(21) СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ

(24) ПЕРЕКЛЮЧАТЕЛЬ TAPE/REC-MASTER

Левый (L) и правый (R) стерео выходы

оснащены несимметричными ¼” джеками

(остриё=(+),

рукав=земля). Выходы REC также

выводят сигнал мастер микса. Эти выходы

оснащены разъёмами RCA и предназначены в

основном для подключения записывающих

устройств (кассетных дек и т.п).

EUROSOUND Compact-802X [9/14] Органы управления и подключения
