10
ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ ВХОДОВ
Входные
каналы
Входной
разъём
Тип входа Сопротивление Уровень
620 740
Тип
разъёма
Lo-Z MIC Симметричный 3К Ом -60дБ 6 7 XLR
HI-Z Несимметричный 10К Ом -50дБ 2 2 ¼” джек
Super HI-Z Несимметричный 47К Ом -40дБ 2 2 ¼” джек
High lever Несимметричный 10К Ом -20дБ 2 3 ¼” джек
AUX Несимметричный 10К Ом -10дБ 1 1 ¼” джек
Stereo line Несимметричный 10К Ом -10дБ 1 1 2xRCA
ХАРАКТЕРИСТИКИ ВЫХОДОВ
Мощность или
уровень выхода
Выходной
разъём
Тип выхода Нагрузка
620P 740P
Тип
разъёма
Power Несимметричный
8 Ом
4 Ом
8 Ом мост
2х80 Вт
2х100 Вт
200 Вт
2х145 Вт
2х220 Вт
440 Вт
¼” джек
Main Line Несимметричный 600 Ом 0дБ ¼” джек
Monitor Несимметричный 600 Ом 0дБ ¼” джек
Stereo Record Несимметричный 10 кОм -10дБ 2хRCA
Stereo Effect Несимметричный 600 Ом 0дБ ¼” джек
3

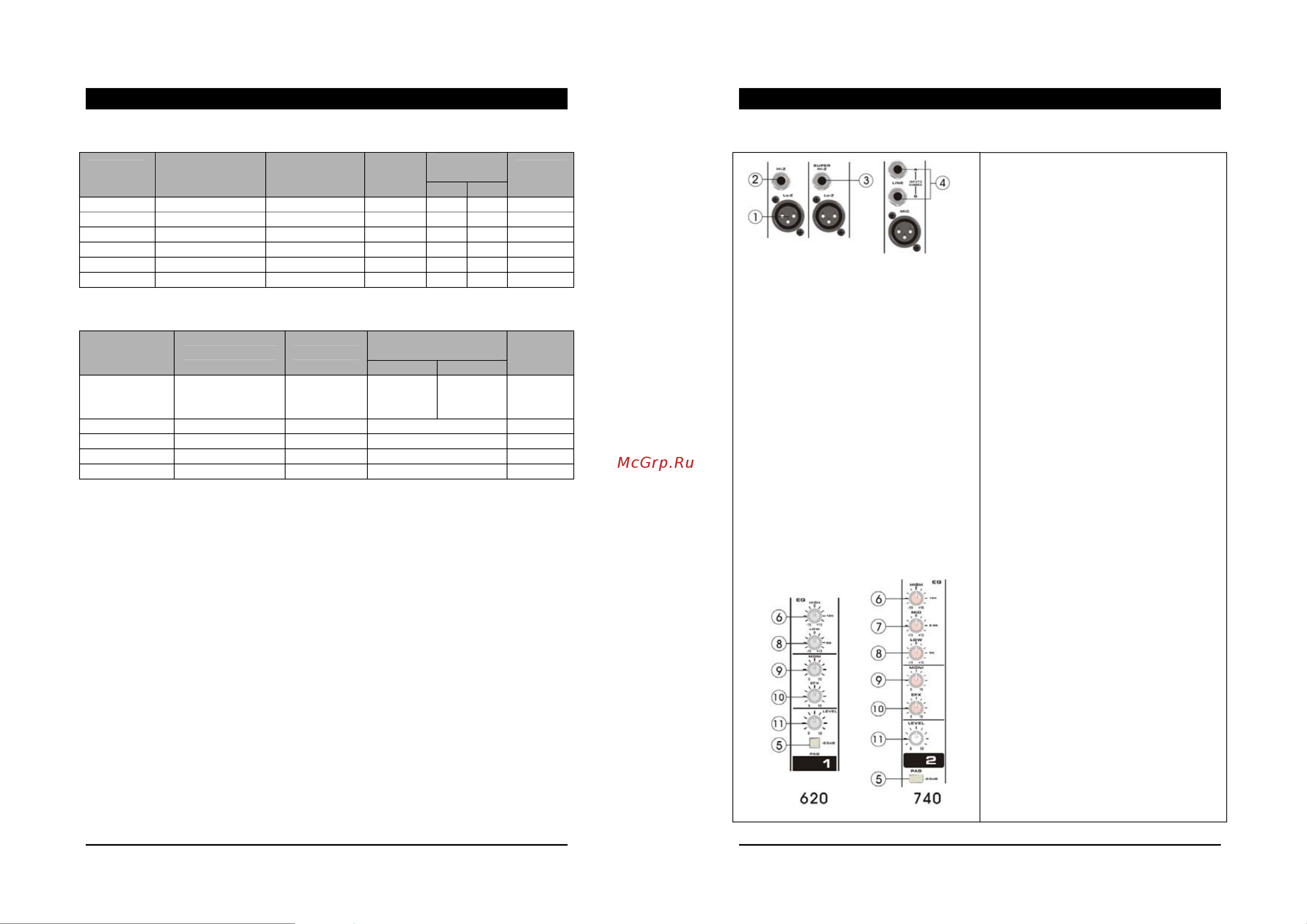

СЕКЦИЯ УПРАВЛЕНИЯ
Входные каналы
1. Lo-Z MIC: симметричный XLR
вход для подключения микрофона с
уровнем сигнала -60~-35дБ. При
включении фантомного питания на все
конденсаторные микрофоны подаётся
постоянный ток +48В.
2. Hi-Z: симметричный XLR вход
для подключения Hi-Z микрофона или
другого оборудования с уровнем сигнала -
50~-25дБ (только каналы 1 и 2).
3. Super Hi-Z: несимметричный
разъём для устройств с более высоким
сопротивлением (
включая электро- и бас
гитары). Уровень сигнала -50~-25дБ
(только каналы 3 и 4).
4. Линейные входы:
несимметричные разъёмы для
подключения источника линейного
сигнала с уровнем -20дБ.
5. PAD: кнопка уменьшает уровень
входного сигнала на 25дБ, чтобы избежать
перегрузки.
6. HI: регулирует уровень ВЧ
входного сигнала. 12кГц ±15дБ.
7. MID: регулирует уровень CЧ
входного сигнала. 2.5кГц ±15дБ (только
740 модель).
8. LOW: регулирует уровень НЧ
входного сигнала. 80Гц ±15дБ.
9. MONI: регулятор выходного
уровня монитора.
Сигнал монитора не
управляется регулятором LEVEL и
поступает на выходы Monitor и AUX.
10. EFX: регулятор выходного
уровня эффектов. Сигнал эффектов
управляется регулятором LEVEL.
Используйте регулятор при работе с
внешним процессором эффектов, иначе,
установите его в нулевое положение.
11. LEVEL: контролирует уровень
выходного сигнала канала. Если канал не
используется, установите в нулевое
положение.
