EUROSOUND FORCE-740P [6/7] Блок схема

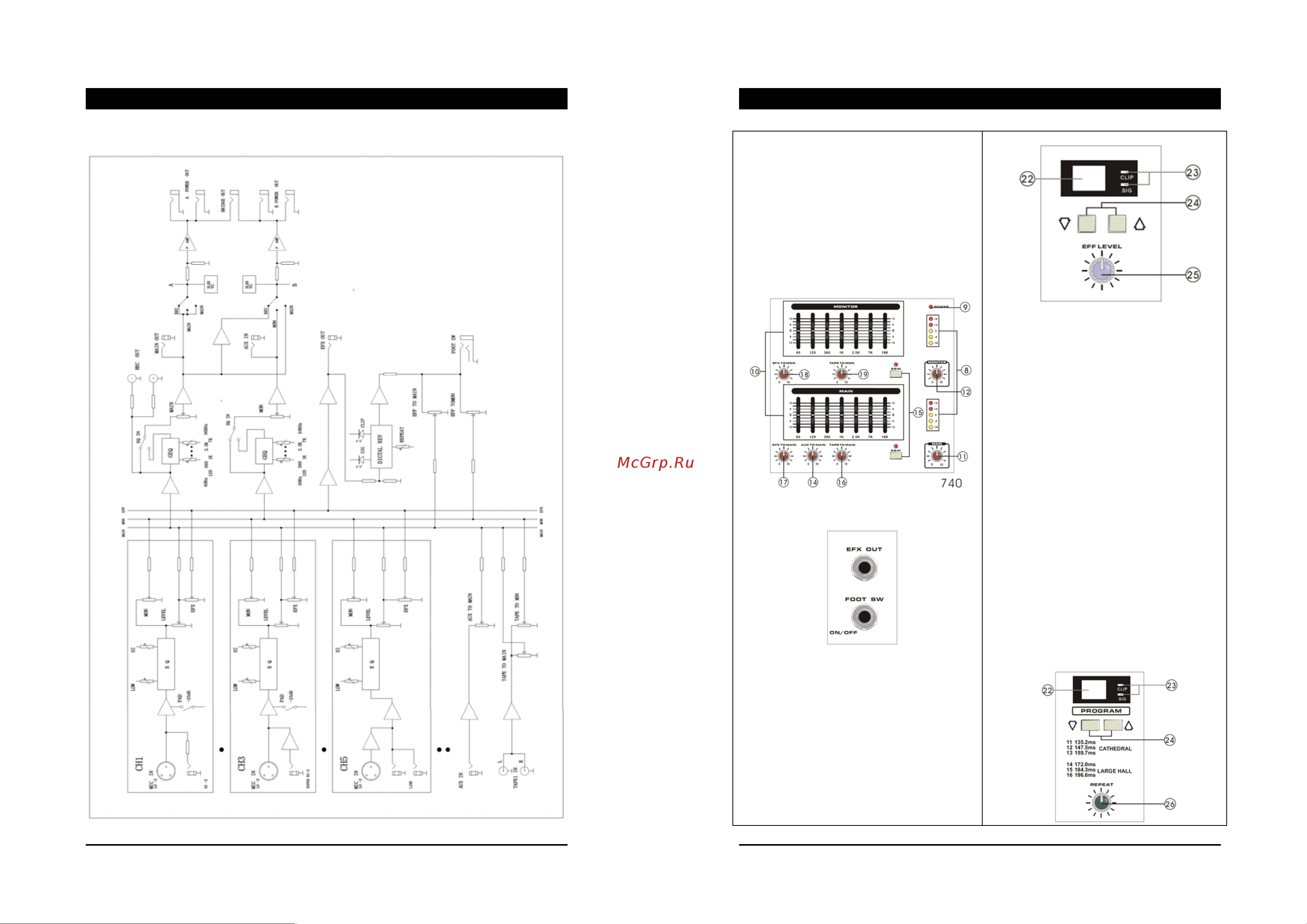

![EUROSOUND FORCE-740P [6/7] Блок схема](/views2/2009259/page6/bg6.png)
8
БЛОК-СХЕМА
• FORCE-740P
5
СЕКЦИЯ УПРАВЛЕНИЯ
17. EFX TO MAIN: контролирует
уровень сигнала эффектов, посылаемого в
главные каналы (только 740P).
18. EFX TO MON: контролирует уровень
сигнала эффектов, посылаемого в каналы
монитора (только 740P).
19. TAPE TO MON: контролирует
уровень сигнала воспроизводящего устройства,
посылаемого в каналы монитора (только 740P).
20. EFX OUT: несимметричный джек для
вывода сигнала эффектов. На этот выход может
подаваться сигнал, получаемый с внешнего
процессора эффектов.
21. FOOT SW: джек используется для
подключения педали, которая может
контролировать подачу сигнала эффектов.
22. ПАНЕЛЬ ВСТРОЕННОГО
ПРОЦЕССОРА ЭФФЕКТОВ: используется для
выбора одного из 99 предустановленных
эффектов.
23. SIG/CLIP: на дисплее цифровых
эффектов расположены индикаторы Clip и SIG.
Индикатор SIG загорается, когда в процессор
эффектов поступает сигнал. Индикатор Clip
загорается перед срывом сигналов с
избыточным уровнем. Если индикатор Clip
загорается слишком часто, имеет смысл
уменьшить уровень регуляторов EFX на
входных каналах.
24. КНОПКИ ВЫБОРА ЭФФЕКТОВ
ВСТРОЕННОГО ПРОЦЕССОРА: используйте
кнопки UP и DOWN для перемещения по списку
эффектов.
25. EFF LEVEL: регулирует уровень
сигнала эффектов, посылаемого в главные
каналы и каналы монитора (только 620P).
26. REPEAT: управляет повторами эхо,
генерируемого встроенным процессором
эффектов (только 740P).
