6

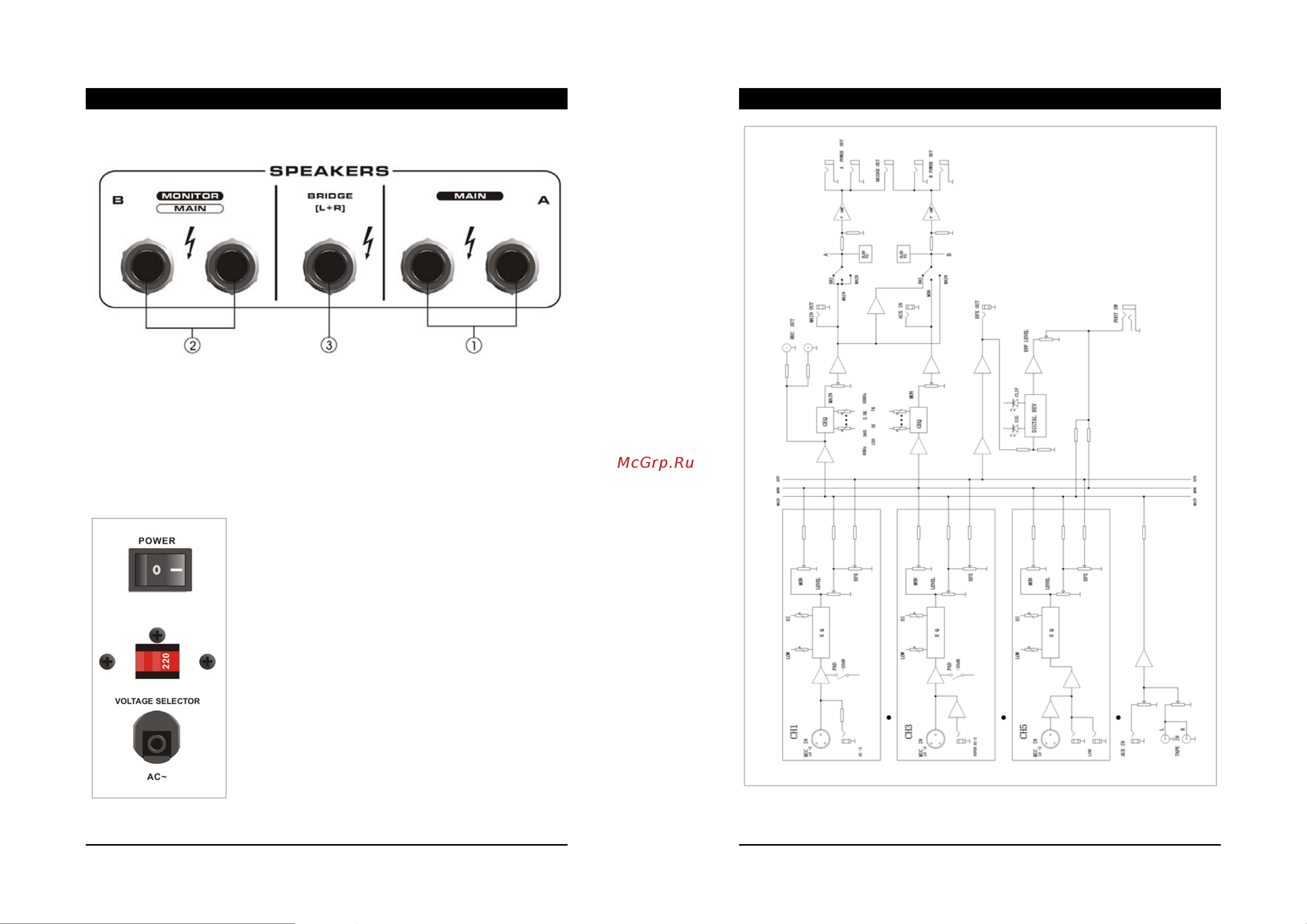

ЗАДНЯЯ ПАНЕЛЬ
ЗАДНЯЯ ПАНЕЛЬ
1. MAIN A: выход усиленного сигнала главных каналов. Нагрузка не менее 4 Ом.
2. MAIN/MONITOR B: выход усиленного сигнала главных каналов или каналов
монитора. Нагрузка не менее 4 Ом.
3. BRIDGE: выход усиленного сигнала главных каналов в мостовом режиме. Нагрузка
не менее 8 Ом.
ПРИМЕЧАНИЕ: нельзя подключать нагрузку одновременно к выходам А, В и BRIDGE,
в противном
случае устройство будет повреждено из-за перегрузки.
4. POWER CABLE: служит для подключения кабеля
питания.
FUSE HOLDER: гнездо предохранителя.
5. POWER SWITCH: переключатель питания.
6. VOLTAGE SELECTOR: селектор рабочего
напряжения. После установки принятого в вашей
стране напряжения закройте переключатель щитком
для предотвращения повреждения устройства в
результате случайного изменения положения
переключателя.
7
БЛОК-СХЕМА
FORCE-620P
