4

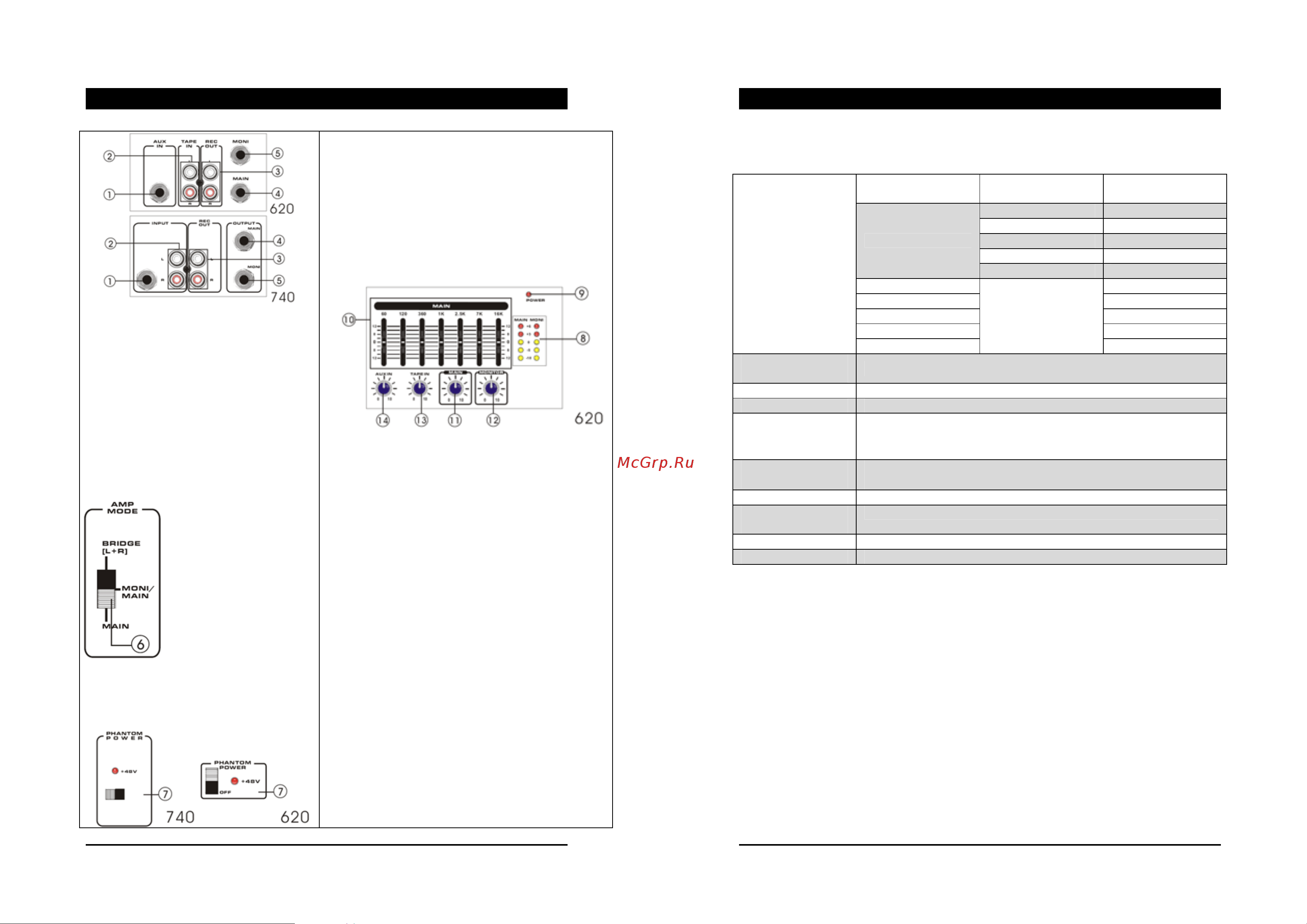

СЕКЦИЯ УПРАВЛЕНИЯ
МАСТЕР СЕКЦИЯ
1. AUX IN: несимметричный джек
для ввода сигнала AUX с уровнем -10дБ.
2. TAPE IN: 2 несимметричных
разъёма RCA для подключения
воспроизводящего устройства с уровнем
сигнала -10дБ.
3. REC OUT: 2 разъёма RCA для
вывода сигнала главной шины на
записывающее устройство. Уровень сигнала не
зависит от положения регулятора MAIN.
4. MONI OUT: несимметричный джек
для вывода сигнала монитора с уровнем 0дБ.
Выход
можно использовать для подключения
усилителя мониторов и других устройств.
5. MAIN OUT:
несимметричный джек для
вывода сигнала главной
шины с уровнем 0дБ.
6. AMP select:
переключатели позволяют
управлять встроенным
усилителем мощности,
определяя, какие сигналы
будут усилены и выведены
на разъёмы колонок на
задней панели. Доступны
следующие варианты:
MAIN: вывод главного
сигнала
MONI/MAIN – направление сигнала
монитора
и главного сигнала на соответствующий выход
BRIDGE – объединение левого и правого
главного сигнала и подача на мостовой выход.
7. PHANTOM: кнопка используется для
включения и выключения фантомного питания устройства.
При нажатии кнопки питание +48В постоянного тока
появляется на микрофонных входах всех каналов.
Примечание: перед включением и выключением
фантомного питания установите ползунки уровней
каналов в минимальное положение.
После нажатия кнопки не подключайте и не
отключайте микрофоны.
Не включайте фантомное питание
при использовании
динамического микрофона.
8. ИНДИКАТОРЫ: 2 группы индикаторов
показывают уровень линейного стерео выхода и выходную
мощность усилителя. Если загорается красный индикатор,
мощность максимальна.
9. POWER: индикатор загорается при включении
питания микшера.
10. MONI/MAIN EQ: 7-полосный стерео
графический эквалайзер для настройки частот выходного
сигнала мониторов и главной шины.
11. MONI: контроллер выходного уровня
монитора.
12. MAIN: контроллер
выходного уровня на
выходах главного линейного сигнала и разъёмах для
подключения колонок.
13. TAPE IN: управляет уровнем сигнала
воспроизводящего устройства, поступающего в главные
каналы (только 620P).
14. AUX: управляет уровнем сигнала
вспомогательного устройства, поступающего в главные
каналы.
15. MONI/MAIN EQ IN: включает эквалайзер. При
этом загорается индикатор (только 740P).
16. TAPE TO MAIN: управляет уровнем сигнала
воспроизводящего устройства, поступающего в
главные
каналы (только 740P).
9
ХАРАКТЕРИСТИКИ
Общие характеристики
Вход Выход Максимальная
чувствительность
Power 83дБ
Main Line 63дБ
Monitor 63дБ
Record 53дБ
Lo-Z MIC Input
Effect 63дБ
Hi-Z Input 55дБ
Super Hi-Z 45дБ
High Lever 24дБ
AUX 24дБ
Максимальная
чувствительность
Stereo Line
Main Line
24дБ
Нелинейные
искажения
20Гц~20кГц ≤0,5%
Диапазон частот 20Гц~20кГц +1дБ -2дБ
Шум -120дБ
Эквалайзер канала
ВЧ 12кГц ±15дБ
СЧ 2,5кГц ±15дБ
НЧ 80Гц ±15дБ
Графический
эквалайзер
63Гц, 120Гц, 360Гц, 1кГц, 5кГц, 7кГц, 16кГц
±12дБ
Источник питания ~110В/220В; 120В; 220В; 230В см. табличку на задней панели
Максимальный
источник питания
620: 0,6кВА 740: 1,2кВА
Габариты
Масса
