6 SONIC EXCITER SX3040 Руководство пользователя
3.2.1 Последовательное подключение (Insert-режим)
Самая простая форма последовательного подключения состоит из цепи,
в которой несколько устройств соединяются последовательно, например,
клавишные -> процессор эффектов (SX3040) -> усилитель. При этом
входной сигнал поступает на процессор эффектов (SX3040), а выходной
сигнал, состоящий из входного и обработанного сигналов, поступает на
усилитель или записывающее устройство (MD-рекордер, компьютер и т.д.).
Особая форма последовательного подключения заключается в
использовании разрыва (Insert) микшерного пульта или инструментального
усилителя. В этой конфигурации сигнал выводится с помощью
специального Y-кабеля из канала микшерного пульта, а смешанный сигнал
(оригинальный сигнал и сигнал эффекта) от процессора эффектов (SX3040)
подается снова в канал микшерного пульта.
При последовательном подключении соотношение оригинального и
эффект-сигналов устанавливается с помощью MIX-регуляторов процессора
эффектов (SX3040).
3.2.2 Параллельное подключение (Aux send-режим)
EПараллельное подключение можно реализовать с помощью Aux-шины
микшерного пульта. Через эту отдельную шину эффектов к неизмененному
оригинальному сигналу подмешивается чистый эффект-сигнал,
поступающий от процессора эффектов. Смесь оригинального и эффект-
сигналов происходит в микшерном пульте.
◊ При параллельном подключении с помощью Aux Return-
регуляторов микшерного пульта устанавливается доля
эффект-сигнала, подмешиваемого к оригинальному сигналу.
При этом регулятор MIX процессора эффектов (SX3040) должен
находиться в положении MAX.
3.2.3 Live-озвучениe
SX3040 идеально подходит для использования с системами озвучания,
например в клубах, на дискотеках, на Live-концертах и открытых сценах.
При этом прибор может не только значительно улучшать качество сигнала,
но и компенсировать недостатки малых или слабозвучащих PA-систем.
В идеале прибор подключается между суммарным выходом микшерного
пульта и входом усилителя. Если Вы используете дополнительный
графический эквалайзер, то подключайте его после SX3040
В каналах 1 и 2 следует использовать одинаковые установки, поскольку в
данном случае речь идет о стереообработке. В противном случае
первоначальная стереокартина будет искажена.
◊ С помощью регуляторов MIX устанавливается доля
обрабатываемого сигнала, подмешиваемого к оригинальному
сигналу, отдельно для секций BASS PROCESSOR и SONIC EXCITER.
SONIC
EXCITER
SX3040
POWER
DRIVE TUNE MIX TUNE HARMONICS
MIN MAX MIN MAXMIN MAXMIN MAXMIN MAXMIN MAXMIN MAX
MIX DRIVE
IN/OUT
BASS PROCESSOR SONIC EXCITER
1
IN/OUT
BASS PROCESSOR SONIC EXCITER
2
MIN MAX
TUNE
MIN MAX
MIX
MIN MAX
TUNE
MIN MAX
HARMONICS
MIN MAX
MIX
EP2000
B1220 PRO B1220 PRO
Outputs 1 Outputs 2
SX3040 Inputs 1 Inputs 2
Keyboard
1622USB
XM8500

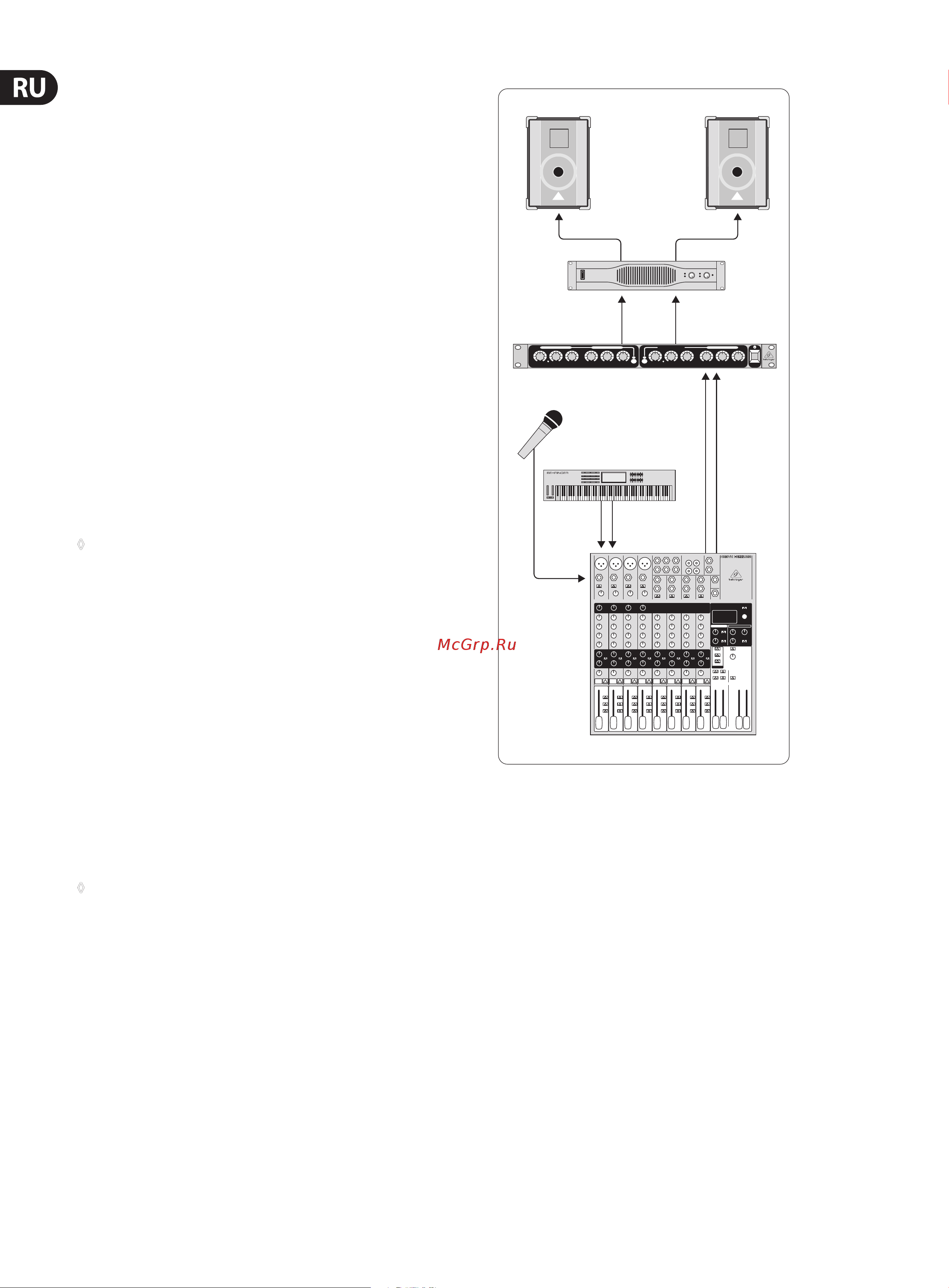

Рис. 3.1: Работа SX3040 с системами озвучения
