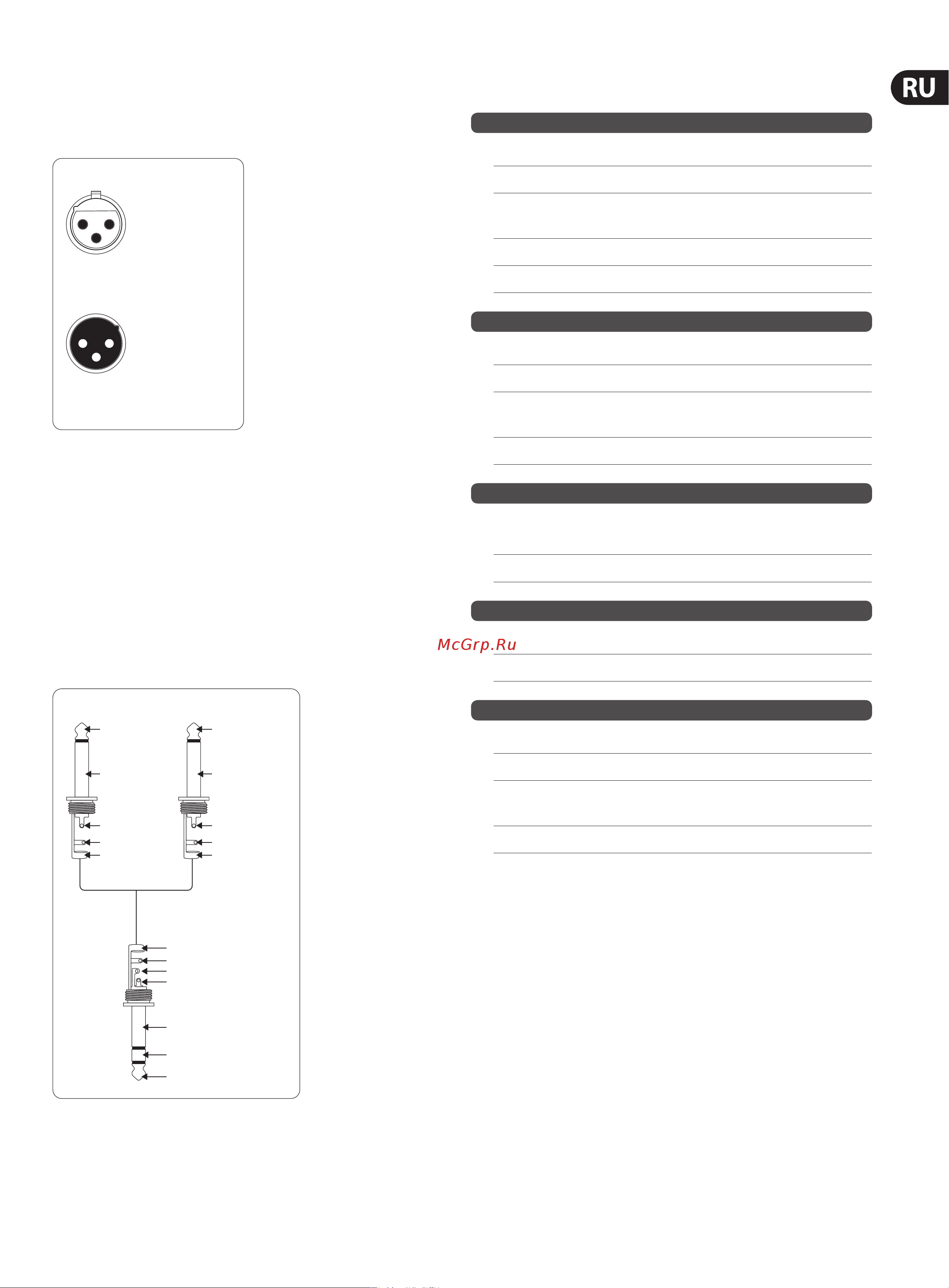

9 SONIC EXCITER SX3040 Руководство пользователя
Также Вы можете использовать профессиональные XLR-кабели с XLR-
штекером с одной и XLR-гнездом с другой стороны. Это соединение
является самым надежным как с электрической, так и с механической
точки зрения.
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис 4.3: Симметричный XLR-штекер
4.2.2 Подключение с помощью Insert-кабеля
Для подключения SONIC ECXITER к канальным разрывам микшерного
пульта Вам понадобятся стандартные межблочные Insert-кабели.
Эти разветвительные кабели имеют с одной стороны два 6,3 мм-
моноштекера, а с другой один 6,3 мм- стереоштекер. Подключите штекер,
обозначенный „Send“ („Посыл“), к гнезду INPUT L процессора эффектов.
Подключите штекер „Return“ (“Возврат”) к гнезду OUTPUT L. Стереоштекер
подключается к разъему Insert микшерного пульта. Для стерео-подгрупп и
основного канального разрыва используйте два Insert-кабеля. В этом случае
подключите второй кабель к гнездам INPUT/OUTPUT R Вашего SX3040.
strain relief clamp
sleeve
tip
sleeve
ground/shield
tip
signal
Return
(out)
strain relief clamp
sleeve
tip
sleeve
ground/shield
tip
signal
Send
(in)
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
return (in)
tip
send (out)
Рис. 4.4: Insert-кабель с одним стерео- и двумя моноштекерами
5. Технические Xарактеристики
Inputs (Входы)
Разъемы XLR- и 6,3 мм- стерео
Тип Симметричн.
Входной импеданс 20 кΩ симметричн.,
10 кΩ несимметричн.
Номинальный входной уровень +4 дБу
Макс. входной уровень +22 дБу
Outputs (Выходы)
Разъемы XLR- и 6,3 мм- стерео
Тип Серво-симметричн.
Выходной импеданс 60 Ω симметричн.,
60 Ω несимметричн.
Макс. выходной уровень +22 дБу
Bass Processor
Тип Частотноизбирательный компрессор
с фазовым сдвигом
Граничная частота фильтра 50 Гц до 160 Гц
Sonic Exciter
Тип Гармоничный обертон-эксситер
Граничная частота фильтра 1,3 кГц до 10 кГц
Системные Данные
Частотный диапазон 10 Гц до 120 кГц, +/- 3 дБ
Отношение сигнал/шум > 90 дБ, невзвеш., 20 Гц до 20 кГц
Коэффициент нелинейных 0,005 % тип. @ +4 дБу, 1 кГц (IN)
искажений (THD+N)
Перекрестные наводки > 90 дБ
