8 SONIC EXCITER SX3040 Руководство пользователя
3.3 Базовое обслуживание
Благодаря небольшому количеству элементов управления Вы сможете
легко освоить SX3040.
Выполните следующие шаги:
1) Подключите прибор как описано в гл. 3.2.
◊ Выполните следующие настройки сначала для одного канала
(канал 1 или 2, в зависимости от используемого входа). При работе
со стерео установите для второго канала такие же настройки.
2) Включите все приборы (усилитель и акустические системы в
последнюю очередь) и удостоверьтесь, что выключатель IN/OUT
светится, т.е. SX3040 работает, а все регуляторы установлены в
положение MIN. Приведите регуляторы MIX при последовательном
подключении в среднее положение, при параллельном подключении в
положение MAX (см. гл. 3.2.1 и 3.2.2).
3) Вращайте регулятор DRIVE до достижения желаемого эффекта басового
насыщения; при этом зеленый светодиод регулярно вспыхивает на
пиках уровня.
4) Вращайте регулятор TUNE чтобы установить полосу частот, в которой
должна происходить обработка.
5) Вращайте регулятор HARMONICS до достижения желаемого эффекта
улучшения звучания в ВЧ диапазоне.
6) Для установки полосы частот, в которой должна происходить обработка
сигнала, воспользуйтесь регулятором TUNE .
7) Нажимая на кнопку IN/OUT, Вы можете сравнивать оригинал с
обработанным сигналоми по желанию настраивать баланс между
оригинальным сигналом и сигналом эффекта.
8) Повторяйте шаги 3) до 7) до достижения желаемого результата.
4. Инсталлџциџ
4.1 Установка в рэк
BEHRINGER SONIC ECXITER SX3040 устанавливается в 19'' рэк и занимает
1U. Для подключения разъемов оставьте примерно 10 см глубины сзади
прибора свободными. Используйте для монтажа винты и гайки М6.
4.2 Аудиоподключения
Имеются различные возможности интегрирования SX3040 в Вашу
установку. В зависимости от применения Вам необходимы различные
соединительные кабели, которые будут приведены далее.
4.2.1 Соединение штекерными кабелями
Для работы SX3040 с другими устройствами Вам понадобится обычные
штекерные кабели, иногда называемые также инструментальными
или Patch-кабелями. Эти кабели имеют штекеры на обоих концах.
Соедините входы приборов с соответствующими выходами
другогоустройства.
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)

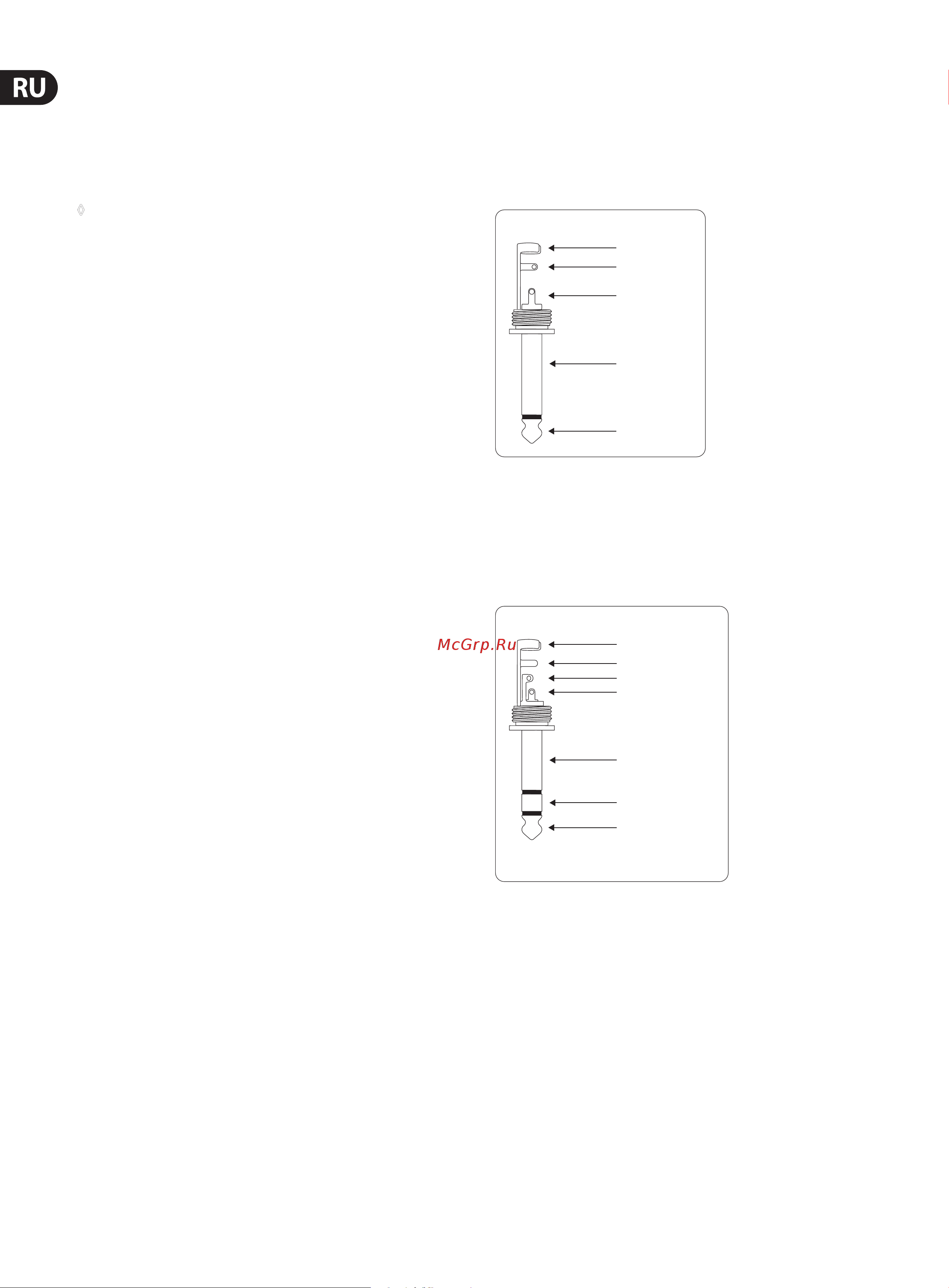

Рис. 4.1: Асимметричный кабель с моноштекерами
На симметричных выходах SX3040 используйте симметричный кабель с
двумя стереоштекерами, если остальные устройства имеют симметричные
входы. Эти кабели обеспечивают надежную защиту от помех, такихкак
влияние переменного тока от электрических кабелей, и должны
обязательно применяться прежде всего при длинной проводке.
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рис. 4.2: Симметричный кабель со стереоштекерами.
