11 EURORACK UB1204FX-PRO/UB1204-PRO Руководство пользователя
◊ Внимание! Ни в коем случае не применяйте несимметричные
соединения XLR (контакты 1 и 3 соединены) на входных
разъемах микрофона MIC, если Вы намерены работать с
фантомным питанием.
СЕРИЙНЫЙ НОМЕР
Серийный номер важен для использования гарантии. Следуйте указаниям
в главе 1.3.3.
3. Цифровой Процессор
Эффектов

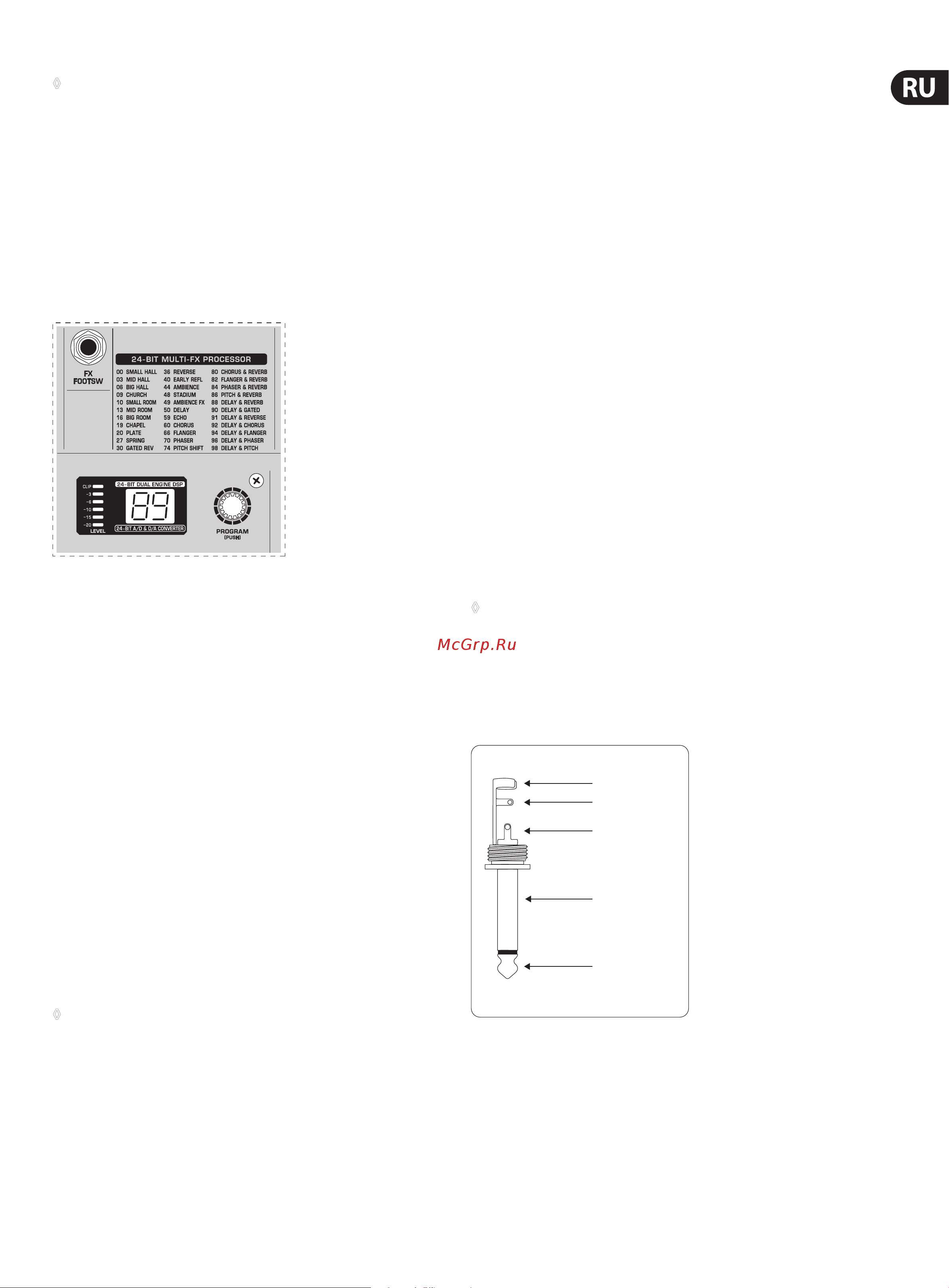

Рис. 3.1: Информация об эффект-Presets
24-БИТНЫЙ МУЛЬТИЭФФЕ Т-ПРОЦЕССОР
Здесь Вы найдете обзор всех пресетов встроенного мультиэффект-
процессора. Этот модуль предлагает Вам стандартный набор
высококачественных эффектов, таких как холл, хорус, фленджер,
задержка и их различные комбинации. Вы можете отбирать сигналы для
процессора эффектов через канальные Aux Send 2 и мастер-регулятор Aux
Send 2. Встроенный цифровой процессор имеет то преимущество, что для
него не требуется кабельное подключение. В результате устраняется
опасность возникновения фоновых помех или разных уровней и
значительно упрощается работа.
Это пресеты являются классическими „подмешиваемыми“ эффектами.
Если Вы повернете регулятор STEREO AUX RETURN FX, то произойдет
смешение сигнала канала (чистого сигнала) и сигнала эффекта.
Управление балансом сигналов осуществляется с помощью канального
фейдера и ручки STEREO AUX RETURN FX.
FX FOOTSW
К разъему для педали Вы подсоединяете обычный педальный выключатель
для включения и выключения процессора эффектов. При выключении
процессора с помощью педали на дисплее появляется светящаяся точка.
◊ Схема правильного подключения Вашего педального
выключателя приведена на следующей странице.
УРОВЕНЬ
Индикатор уровня процессора эффектов должен всегда показывать
достаточно высокий уровень. Имейте ввиду, что светодиод „Clip“
загорается только при пиковых значениях уровня. Если он горят
постоянно, то процессор пергружен и возникают неприятные искажения.
Уровень поступающего на модуль эффектов сигнала устанавливается при
помощи потенциометра FX (AUX SEND 2).
ПРОГРАММА
Вращая ручку PROGRAM Вы выбираетет пресеты. На дисплее мигает номер
только что установленного пресета. Для подтверждения выбора пресета
нажмите на кнопку или педаль - мигание при этом прекратится.
4. Установка
4.1 Монтаж в рэковую стойку
В упаковке Вашего микшерного пульта Вы найдете два 19-дюймовых
уголка, которые монтируются на боковых стенках пульта.
Для закрепления монтажных уголков на микшерном пульте удалите
сначала винты на правой и левой боковых панелях. После этого этими же
винтами привинтите оба уголка. Обратите внимание на то, что длякаждой
стороны имеется свой уголок. После этого микшерный пульт может
монтироваться в обычной 19-дюймовой рэковой стойке.
Во избежание перегрева обеспечьте достаточную естественную
вентиляцию прибора.
◊ Для монтажа 19-дюймового уголка используйте только винты,
расположенные в боковых стенках микшерного пульта.
4.2 Кабельные соединения
Для разных целей Вам понадобится большое число различныхкабелей.
На следующих рисунках показано устройство этих кабелей.
Старайтесь всегда использовать только высококачественные кабели.
strain relief clamp
sleeve
tip
sleeve
pole 1/ground
tip
pole 2
The footswitch connects both poles momentarily
¼" TS footswitch connector
Рис. 4.1: Штекер педального выключателя
