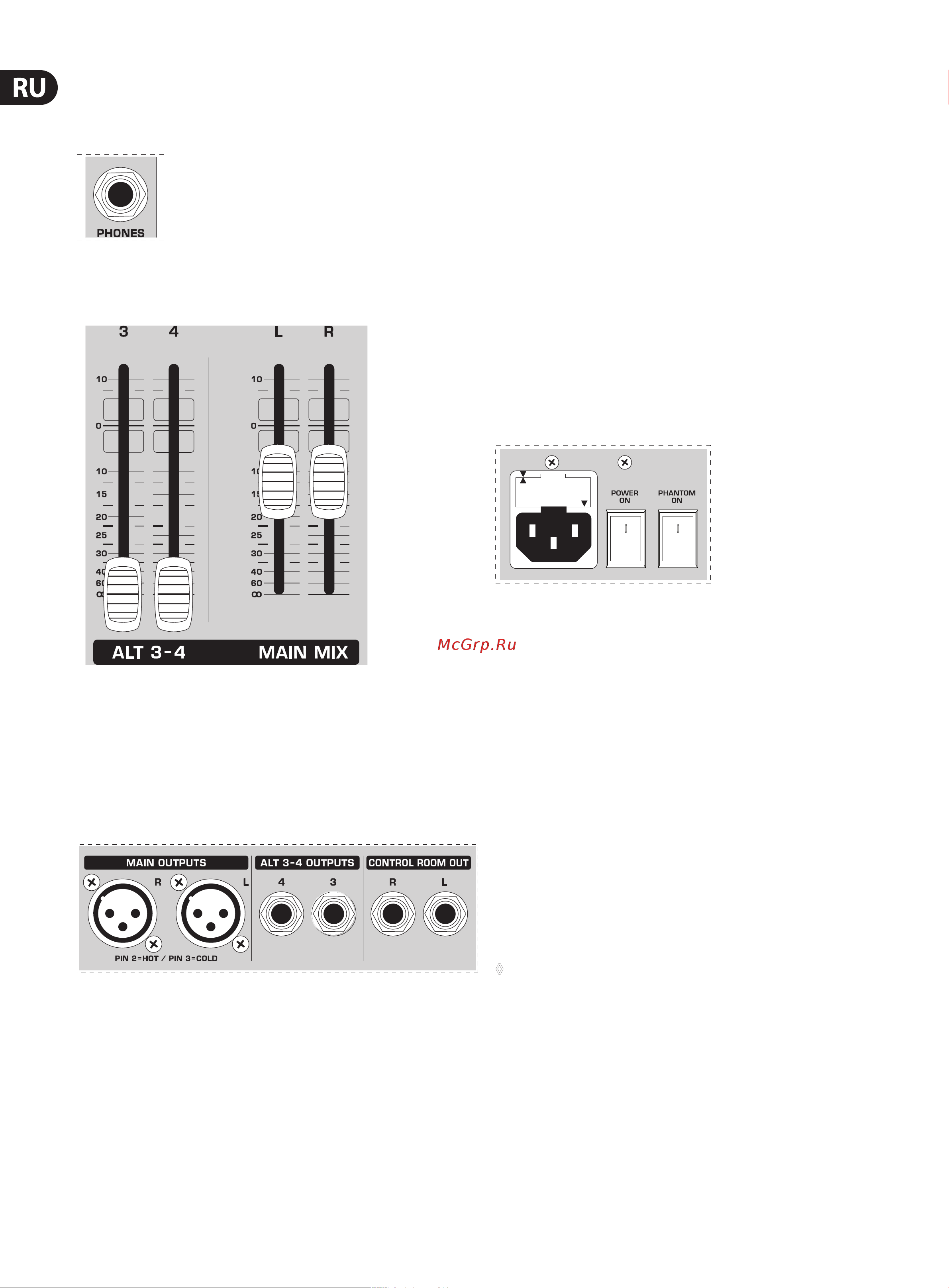

10 EURORACK UB1204FX-PRO/UB1204-PRO Руководство пользователя
Разъем PHONES
К этому 6,3-мм стереоразъему подключаются наушники. Поступающий на
разъем PHONES сигнал отбирается с выхода Control Room.
Рис. 2.12: Разъем для наушников PHONES
2.3.7 Фейдеры alt 3-4 и main mix
Рис. 2.13: Фейдеры Alt 3-4 и Main Mix
С помощью очень высокоточных фейдеров Вы можете регулировать
выходной уровень подгруппы Alt 3-4 и главного микса (Main Mix).
2.4 Тыльная панель
UB1204FX-PRO/UB1204-PRO
2.4.1 Выходы main mix, alt 3-4 и control room
Рис. 2.14: Выходы Main Mix, Alt 3-4 и Control Room
MAIN OUTPUTS
Выходы MAIN предназначены для сигнала MAIN MIX и представляют собой
симметричные разъемы XLR с номинальным уровнем +4 дБм.
ВЫХОДЫ ALT 3-4
Выходы ALT 3-4 являются несимметричными. С них отбирается
суммарный сигнал каналов, который Вы с помощью выключателей
MUTE направили в соответствующую подгруппу. В результате Вы можете,
например, переадресовать подгруппу на второй микшерный пульт или
использовать этот выход параллельно главным выходам (Main Outputs)
для записи. Этодает Вам возможность записывать несколько дорожек
одновременно. Пользуйтесь для этого Y-кабелем и используйте входы
Вашего 8-дорожечного рекордера таким образом, чтобы у Вас имелось 2x4
дорожки (например, канал 1 на дорожку 1 и дорожку 2 и т.д.). При первой
пробе запишите дорожки 1, 3, 5 и 7, при второй - 2, 4, 6 и 8.
ВЫХОДЫ CONTROL ROOM
Выход Control Room обычно соединен с акустической системой в
контрольной комнате/аппаратной и предназначен для отбора суммарного
стереосигнала или сигналов Solo.
2.4.2 Электропитание, фантомное питание
и предохранители
Рис. 2.15: Электропитание и предохранители
ЦО ОЛЬ ПРЕДОХРАНИТЕЛЯ/ПРИБОРНАЯ РОЗЕТ А IEC
Подключение к сети осуществляется через приборную розетку IEC.
Она отвечает всем необходимым требования техники безопасности.
Соответствующий сетевой кабель входит в комплект поставки устройства.
При замене предохранителя обязательно используйте аналогичный тип.
Сетевой выключатель POWER
С помощью выключателя POWER Вы включаете пульт.
Выключатель фантомного питания PHANTOM
С помощью выключателя PHANTOM Вы включаете фантомное питание
разъемов XLR моноканалов, необходимое для работы с конденсаторными
микрофонами. При включенном фантомном питании светится красный
светодиод +48 V. Как правило, при этом можно продолжать использовать
динамическими микрофонами, если они включены симметрично.
В сомнительных случаях обращайтесь к производителю микрофона!
◊ Подсоедините все необходимые микрофоны до включения
фантомного питания. При включенном фантомном питании не
подсоединяйте к пульту и не отсоединяйте от него микрофоны.
Кроме того, перед включением фантомного питания следует
заглушить все концерные колонки и колонки PA. После включения
дайте системе прим. одну минуту для стабилизации и только затем
устанавливайте входное усиление.
