9 EURORACK UB1204FX-PRO/UB1204-PRO Руководство пользователя
2.3.6 Индикатор уровня и мониторинг

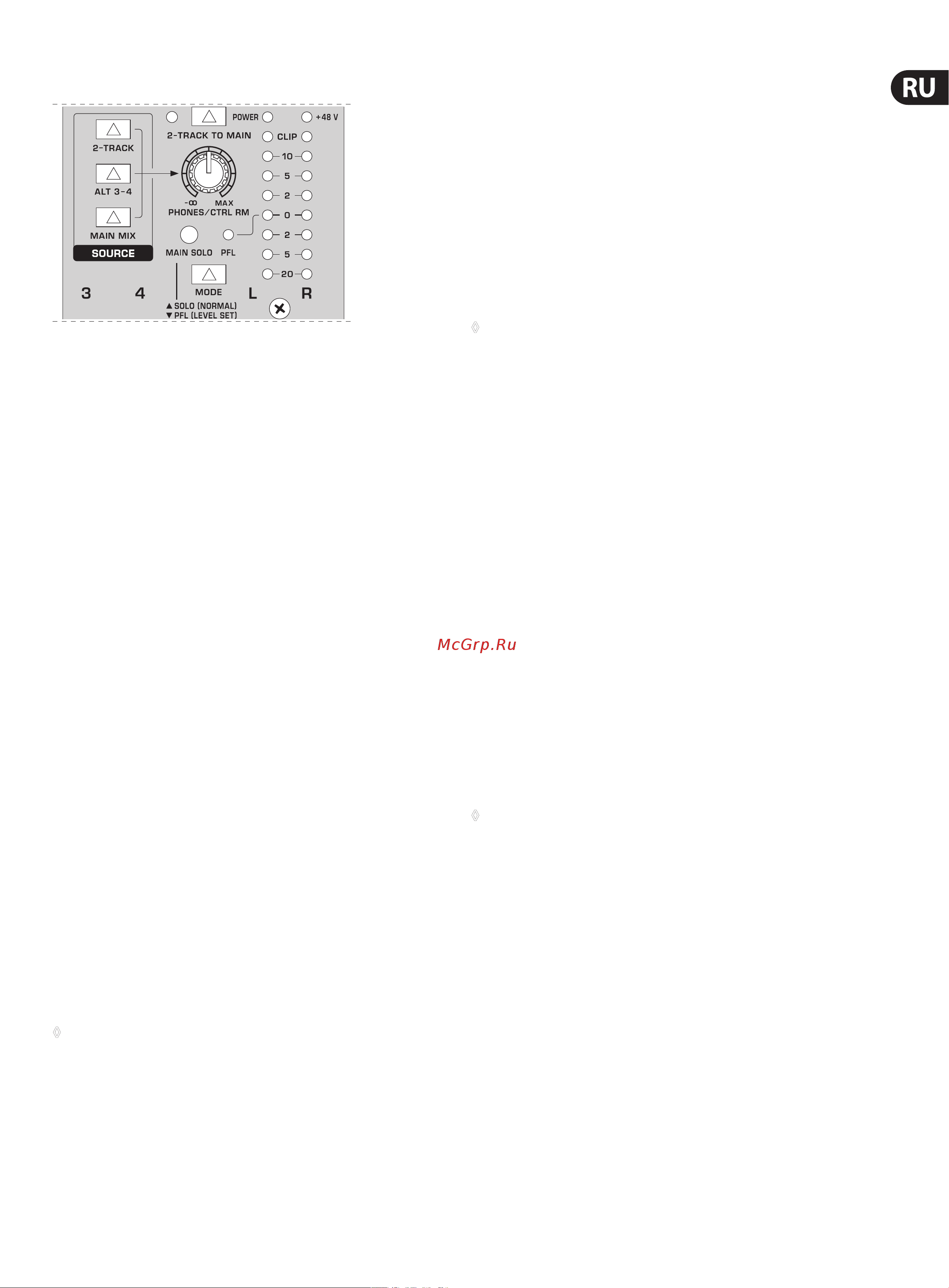

Рис. 2.11: Секции контрольной комнаты и наушников, индикатор уровня
2-TRACK
Кнопка 2-TRACK направляет поступающий с разъемов 2-TRACK IN сигнал
на индикатор уровня, выходы контрольной комнаты CONTROL ROOM OUT и
разъем для наушников PHONES – сложно представить более простой способ
контроля записи с помощью колонок или наушников.
ALT 3-4
Кнопка ALT 3-4 направляет по этому же пути сигналы шины Alt 3-4.
MAIN MIX
Кнопка MAIN MIX посылает сигнал главного микса на вышеуказанные
выходы и индикатор уровня.
PHONES/CTRL RM
С помощью этого регулятора устанавливается уровень выходного сигнала
для контрольных мониторов (Control Room) и громкость в наушниках.
2-TRACK TO MAIN
Если кнопка 2-TRACK TO MAIN нажата, то сигнал с двухдорожечного
входа направляется на главный микс. Таким образом, 2-TRACK IN может
использоваться в качестве дополнительного входа для воспроизведения
фонограммы, MIDI-инструментов или других источников сигнала,
не требующих дополнительной обработки. нопка 2-TRACK TO MAIN
одновременно разрывает связь Main Mix–2-Track Output.
POWER
Синий индикатор POWER показывает, что прибор включен.
+48 V
Красный индикатор +48 V светится при включенном фантомном
питании. Фантомное питание требуется для работы с конденсаторными
микрофонами и включается на задней панели устройства.
◊ Не подключайте/отключайте микрофоны к/от пульта (мультикора/
коммутационного блока) при включенном фантомном питании.
Также перед включением фантомного питания следует заглушить
мониторные и PA-системы. После включения подождите примерно
1 минуту, чтобы дать системе стабилизироваться, и только затем
можете установить входное усиление.
ИНДИ АТОР УРОВНЯ
Высокоточный индикатор уровня всегда дает Вам представление о силе
соответствующего сигнала.
УСТАНОВ А УРОВНЯ:
При записи на цифровые рекордеры, показания индикаторов уровня
рекордера не должны превышать 0 дБ. Это необходимо потому, что в
отличие от аналоговых записывающих устройств, даже незначительные
перегрузки приводят к режущим слух цифровым искажения.
При аналоговой записи показания VU-индикаторов записывающего
устройства на низкочастотных сигналах (басовая бочка) могут достигать
+3 дБ. По причине своей инертности, аналоговые VU-индикаторы склонны
показывать заниженный уровень сигнала на частотах свыше 1 кГц.
Поэтому при установке уровня, скажем, тарелок „hi-hat“ показания не
должны превышать -10 дБ. Малые барабаны „snare“ должны показывать
около 0 дБ.
◊ Индикаторы уровня Вашего пульта EURORACK показывают уровень
практически независимо от частоты. Для всех типов сигналов
рекомендуется уровень записи 0 дБ.
MODE (только в UB1204FX-PRO)
Кнопка MODE определяет режим работы канальных SOLO:
PFL- (Pre Fader Listen) или Solo (Solo In Place).
PFL
Для активации функции PFL нажмите на кнопку MODE. Как правило,
функцией РFL пользуются при настройке коэффициента усиления (GAIN).
При этом сигнал отбирается перед фейдером и подается на моношинуPFL.
В положении „PFL“ работает только левая сторона индикатора уровня.
При работе с VU-индикатором установите индивидуальные каналы на
значение 0 дБ.
Solo
При не нажатой кнопке МODE включена стереошина Solo. Solo является
здесь сокращением для Solo In Place. Это обычный способ прослушивания
отдельного сигнала или группы сигналов. При нажатии кнопки Solo
все невыбранные каналы мониторного тракта (Control Room и Phones)
заглушаются. При этом сохраняется положение сигнала в стереопанораме.
На шину Solo поступают выходные сигналы от регулятора канальной
панорамы, трактов Aux Send и линейных стереовыходов. Шина Solo
принципиально включена после фейдера.
◊ Регулятор PAN в тракте канала предлагает характеристику
постоянной мощности. То есть, сигнал всегда имеет неизменный
уровень, независимо от положения в стереопанораме.
При повороте регулятора PAN до упора влево или вправо уровень
возрастает на 4 дБ. В результате при позиционировании в центре
стереопанорамы аудиосигнал не становится громче. По этой
причине аудиосигналы каналов с неповернутыми до упора влево
или вправо регуляторами РАN при включенной функции Solo
(Solo in Place) отображаются более слабыми (тихими), чем при
функции PFL.
Как правило, Solo-сигнал подается на индикаторы уровня и прослушивается
через выходы Control Room и выход наушников. Если кнопка Solo нажата,
то сигналы с 2-TRACK Input, Alt 3-4 и Main Mix на эти выходы и на индикатор
не поступают.
MAIN SOLO (только в UB1204FX-PRO)
Индикатор MAIN SOLO горит, если нажата кнопка Solo канала или Aux Send.
При этом переключатель MODE должен стоять в позиции „Solo“.
PFL (только в UB1204FX-PRO)
Индикатор PFL показывает, что индикатор уровня включен в режим PFL.
