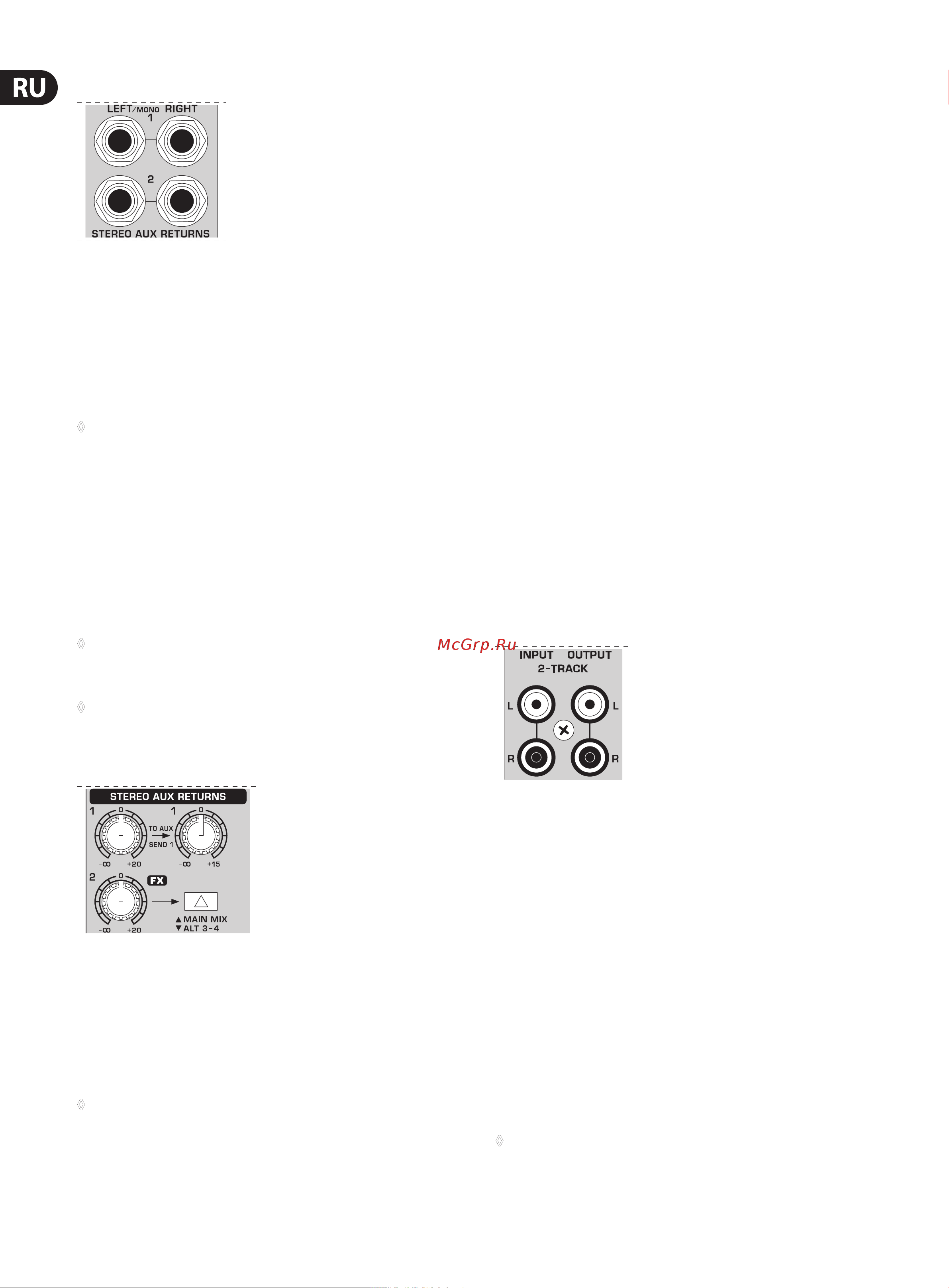

8 EURORACK UB1204FX-PRO/UB1204-PRO Руководство пользователя
2.3.3 Разъемы stereo aux return
Рис. 2.8: Разъемы Stereo Aux Return
STEREO AUX RETURN 1
Разъемы STEREO AUX RETURN 1, как правило, служат для возврата из
процессора эффектов обработанного сигнала, созданого с помощью
постфейдерных посылов Aux. Подключите здесь выходной сигнал
внешнего процессора эффектов. Если используется только левый разъем,
то Aux Return автоматически переключается в режим моно.
◊ Вы может также использовать эти разъемы в качестве
дополнительных линейных входов.
STEREO AUX RETURN 2
Разъемы STEREO AUX RETURN 2 предназначены для возврата
микшированного эффекта, созданного Вами в каналах с помощью
канальных посылов FX. Если Вы используете эти разъемы в качестве
дополнительных входов, то Вы должны направлять сигнал эффекта в
пульт через другой канал. В этом случае у Вас появляется возможность
изменять частотную характеристику сигнала эффекта с помощью
канального эквалайзера.
◊ При подобной коммутации регулятор FX соответствующего канала
должен быть повернут до конца влево, так как иначе возникнет
обратная связь!
◊ Если Вы хотите использовать для обработки внутренний процессор
эффектов, то гнезда STEREO AUX RETURN 2 должны быть свободны.
2.3.4 Stereo aux return
Рис. 2.9: Регуляторы Stereo Aux Return
STEREO AUX RETURN 1
Регулятор STEREO AUX RETURN 1 является стереопотенциометром.
Он устанавливает уровень сигналов, добавляемых к главному миксу
(Main Mix). Применяя этот вход для возврата обработанного сигнала,
Вы добавляете сигнал эффекта к „чистому“ сигналу каналов.
◊ В этом случае процессор эффектов должен быть установлен на
100% эффекта.
STEREO AUX RETURN MON
Регулятор STEREO AUX RETURN MON имеет специальную функцию: с ее
помощью можно добавить эффект к мониторному миксу. Пример:
Мониторный микс с эффектом
Для такого примения требуются следующие подключения Вашего
процессора эффектов: разъем AUX SEND 2 пульта соединен с входом L/Mono
Вашего процессора эффектов, в то время как разъемы STEREO AUX RETURN 1
соединены с его выходами.
К разъему AUX SEND 1 подсоедините усилитель Вашей мониторинговой
системы, при этом мастер-регулятор AUX SEND 1 изменяет силу звука
мониторного микса. С помощью регулятора STEREO AUX RETURN
(TO AUX SEND) Вы устанавливаете уровень поступающего из процессора
эффектов сигнала, который подмешивается к мониторному миксу.
При работе в студии, с помощью распределительного усилителя для
наушников BEHRINGER POWERPLAY PRO HA4700/HA8000 Вы сможете без
труда свести четыре (с HA8000 - восемь) миксов для стереонашников.
STEREO AUX RETURN 2 (FX)
С помощью регулятора STEREO AUX RETURN 2 Вы установить уровень
сигналов, отбираетмых на разъемах AUX RETURN 2 и направляемых в
главный микс (Main Mix).
MAIN MIX/ALT 3-4
Кнопка MAIN MIX/ALT 3-4 направляет поступающий через разъемы STEREO
AUX RETURN 2 сигнал на Main Mix (отжата) или на Submix (Alt 3-4, нажата).
2.3.5 2-Track input/2-Track output
Рис. 2.10: Разъемы2-Track
2-TRACK INPUT
Разъемы 2-TRACK INPUT предназначены для подсоединения
двухдорожечного рекордера (например, DAT-магнитофона). Вы также
можете использовать его как дополнительный линейный стереовход,
к которому можно подключить выходной сигнал второй консоли EURORACK
или BEHRINGER ULTRALINK PRO MX882. Если Вы подсоедините в 2-Track Input
бытовой HiFi-усилитель с выбором источников, то сможете таким образом
прослушивать дополнительные источники (например, магнитофон,
CD-плейер и пр.).
2-TRACK OUTPUT
Эти выходы подключены параллельно MAIN OUT и предлагают
стереосумму в несимметричной форме. Подсоедините сюда входы
Вашего записывающего устройства. Окончательный уровень сигнала
устанавливается с помощью высокоточного фейдера MAIN MIX.
◊ Если Вы подключите компрессор или Noise Gate после 2-Track
выхода, то плавное заглушение с помощью фейдера будет
уже невозможно.
