2.1.3 Посылы aux send

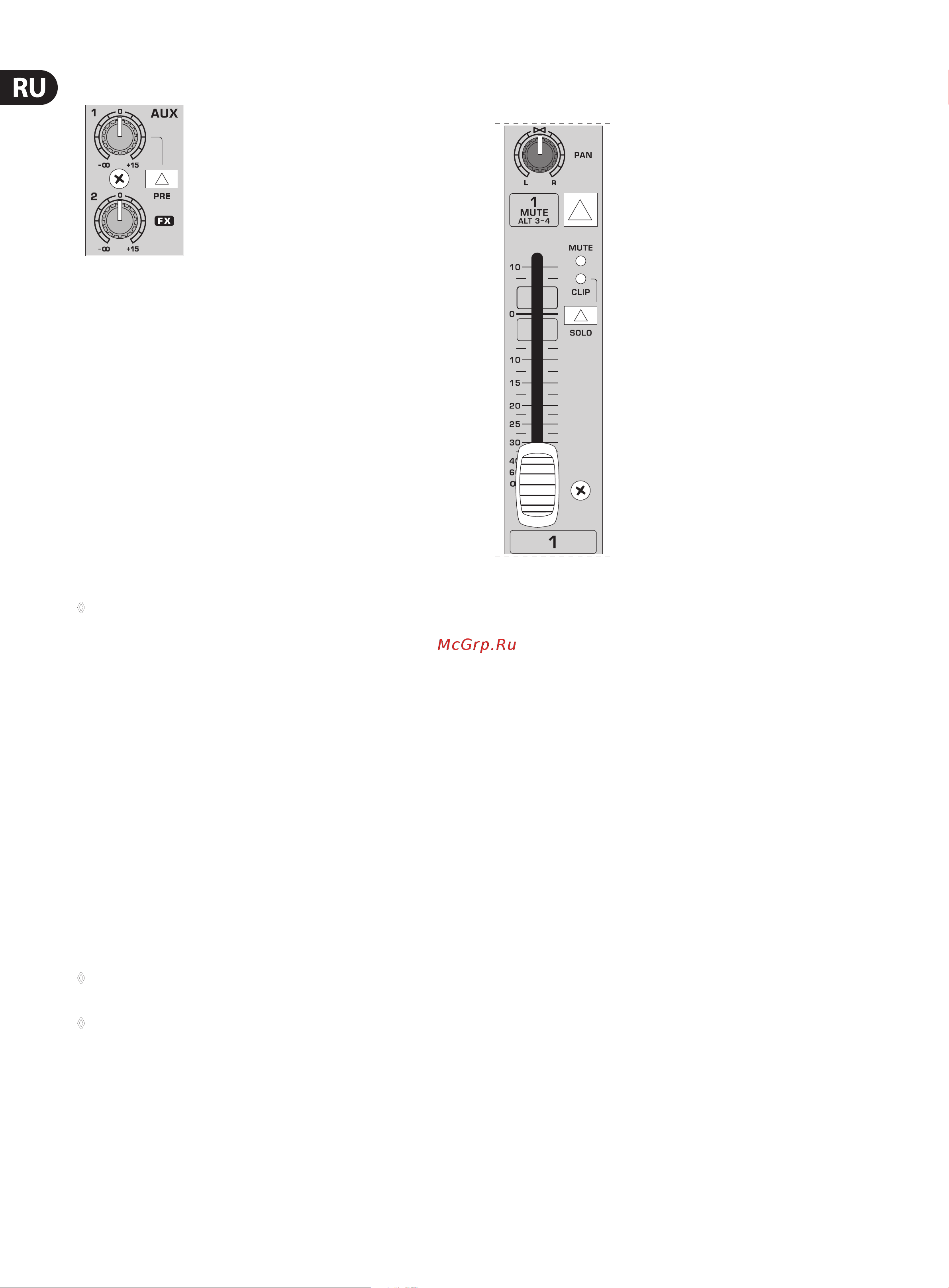

Рис. 2.3: Регуляторы AUX SEND трактах каналов
Посылы Aux Send дают Вам возможность отобрать сигналы с одного или
нескольких каналов и объединить их на одной шине. Этот общий сигнал
поступает на разъем Aux Send и может быть направлен, например,
на сценический монитор или внешний процессор эффектов. В последнем
случае обработанный сигнал возвращается обратно в пульт, например,
через входы Aux Return.
В большинстве случаев, когда требуется наложить эффекты, посылы
Aux Send должны находиться в постфейдерном режиме (т.е. после фейдера).
В этом случае громкость обработанного сигнала зависит от положения
канального фейдера. В противном случае сигнал процессора эффекта
соответствующего канала будет слышим даже тогда, когда фейдер опущен
вниз. Для мониторинга посылы Aux Send обычно устанавливаются в
префейдерный режим и не зависят от положения фейдера.
Обе шины AUX являются монофоническими с отбором сигнала после
эквалайзера и усилением до +15 дБ.
◊ Если Вы нажали кнопку MUTE/ALT 3-4, то включенный после
фейдера Aux Send 1 мьютируется. Посыл Aux Send 2 в UB1204FXPRO
остается нетронутым.
AUX 1 (MON)
В модели UB1204FXPRO посыл Aux Send 1 может переключаться в
префейдерный режим, оптимальный для мониторинга. В UB1204-PRO
первый посыл Aux Send с пометкой MON включен в тракт перед фейдером.
PRE
При нажатой кнопке PRE отбор сигнала на шину AUX происходит
перед фейдером.
AUX 2 (FX)
Второй посыл Aux Send со значком FX предусмотрен для работы с
процессорами эффектов и поэтому включен в тракт после фейдера.
В пульте UB1204FX-PRO посыл FX направляет сигнал прямо на встроенный
процессор эффектов.
◊ Если Вы намерены использовать внутрений процессор эффектов,
то разъемы STEREO AUX RETURN 2 не должны быть заняты.
◊ UB1204FX-PRO: Вы также можете подключить Aux-Weg 2 к
внешнему процессору эффектов. При этом внутренний процессор
автоматически отключается.
2.1.4 Кнопки маршрутизации, соло и
канальный фейдер
Рис. 2.4: Элементы управления панорамой и маршрутизацией
PAN
С помощью регулятора PAN устанавливается положение сигнала канала
в стереополе. Данный элемент обладает характеристикой постоянной
мощности. Это означает, что уровень сигнала всегда остается постоянным
вне зависимости от положения регулятора.
MUTE/ALT 3-4
С помощью кнопки MUTE/ALT 3-4 Вы переключаете канал с шины основного
микса на шину Alt 3-4. Этот канал больше не слышен в основном миксе.
MUTE-LED
Индикатор MUTE показывает, что соответствующий канал направлен на
Submix (шину Alt 3-4).
CLIP-LED
Индикатор CLIP светится при слишком высоком уровне сигнала в канале.
В этом случае следует уменьшить предварительное усиление с помощью
регулятора GAIN и проверить настройку эквалайзера канала.
SOLO
Кнопка SOLO (только в UB1204FX-PRO) используется для направления
сигнала канала на стереошину Solo (Solo In Place) или шину PFL
(Pre Fader Listen). В результате Вы можете прослушать сигнал канала,
не влияя при этом на главный выходной сигнал (Main Out). При этом
прослушиваемый сигнал снимается до (PFL, моно) или после (Solo, стерео)
регулятора панорамы и фейдера канала (см. гл. 2.3.6 „Индикатор уровня
сигнала и мониторинг“).
