28
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH

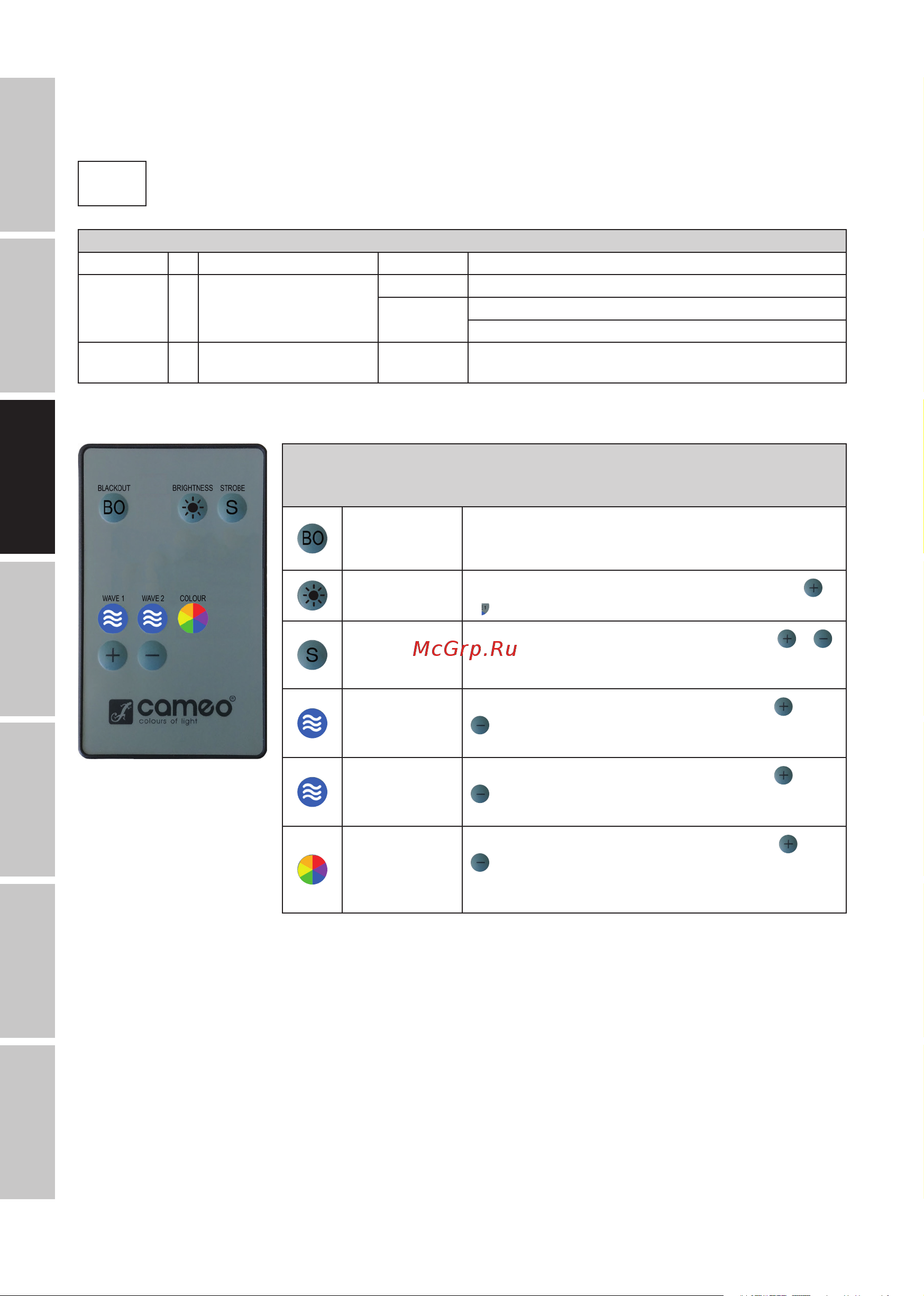

INFORMATIONS SUR LE SYSTÈME
Appuyer sur MODE pour accéder au menu de sélection. À l’aide des touches UP et DOWN, sélectionner l’option de menu «Système» (ligne
inférieure) et confirmer avec ENTER. Vous accédez alors au sous-menu de sélection des éléments du sous-menu (voir tableau, sélectionner
avec UP et DOWN, afficher les informations avec ENTER). Appuyer à plusieurs reprises sur la touche MODE pour revenir à l’écran principal.
Menu
Système
Système
Firmware = Micrologiciel de l'appareil V1.xx Affichage du micrologiciel de l'appareil
Temp = Affichage de la température
de l'unité à LED
LED xx°C / xx°F
°F/°C °F (= affichage en degrés Fahrenheit)
°C (= affichage en degrés Celsius)
OpHours = Affichage de la durée de
fonctionnement
Op.Time
xx:xxh
Affichage de la durée de fonctionnement totale en heures et en
minutes
Diriger la télécommande infrarouge, en contact visuel direct, vers le capteur infrarouge situé en
face avant. Sa portée maximale est d’environ 8mètres.
(1x pile CR2025 pour télécommande infrarouge incluse, retirer le film isolant avant utilisation)
BLACKOUT
La touche BLACKOUT sert à éteindre la source lumineuse du pro-
jecteur. En appuyant à nouveau sur la touche Blackout, la source
lumineuse s'allume à nouveau.
BRIGHTNESS
Appuyer sur la touche BRIGHTNESS, puis utiliser les touches et
pour régler la luminosité en fonction de vos besoins.
STROBOSCOPE
Appuyer sur la touche STROBE, puis utiliser les touches
et
pour régler l'effet stroboscopique comme vous le souhaitez (voir
Tableau DMX Canal 2).
WAVE 1
Appuyer sur la touche WAVE 1, puis utiliser les touches et
pour régler la rotation du disque d'effets 1 comme vous le
souhaitez (voir Tableau DMX Canal 4).
WAVE 2
Appuyer sur la touche WAVE 2, puis utiliser les touches
et
pour régler la rotation du disque d'effets 2 comme vous le
souhaitez (voir Tableau DMX Canal 5).
COLOUR
Appuyer sur la touche COLOUR, puis utiliser les touches et
pour régler l'une des huit couleurs de la roue chromatique
plus «ouverte», les couleurs splittées et la rotation de la roue
chromatique (voir Tableau DMX Canal 3).
TÉLÉCOMMANDE INFRAROUGE
