38
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
INFORMACIÓN DEL SISTEMA
Pulsando MODE accederá al menú de selección. Ahora, utilice los botones UP y DOWN para seleccionar la opción «System» del menú (fila
inferior) y confirme la selección con ENTER. Seguidamente se abre el submenú que permite seleccionar las opciones del submenú (consulte
la tabla, selección con los botones UP y DOWN, visualización de la información con ENTER). Pulse varias veces MODE para regresar a la
pantalla principal.
Menu
System
System
Firmware = Firmware del dispositivo V1.xx Visualización de la versión del firmware del dispositivo
Temp = Visualización de la tempera-
tura de la unidad LED
LED xx °C / xx °F
°F/°C °F (= visualización en grados Fahrenheit)
°C (= visualización en grados Celsius)
OpHours = Visualización del tiempo de
funcionamiento
Op.Time
xx:xxh
Visualización del tiempo de funcionamiento total en horas y
minutos

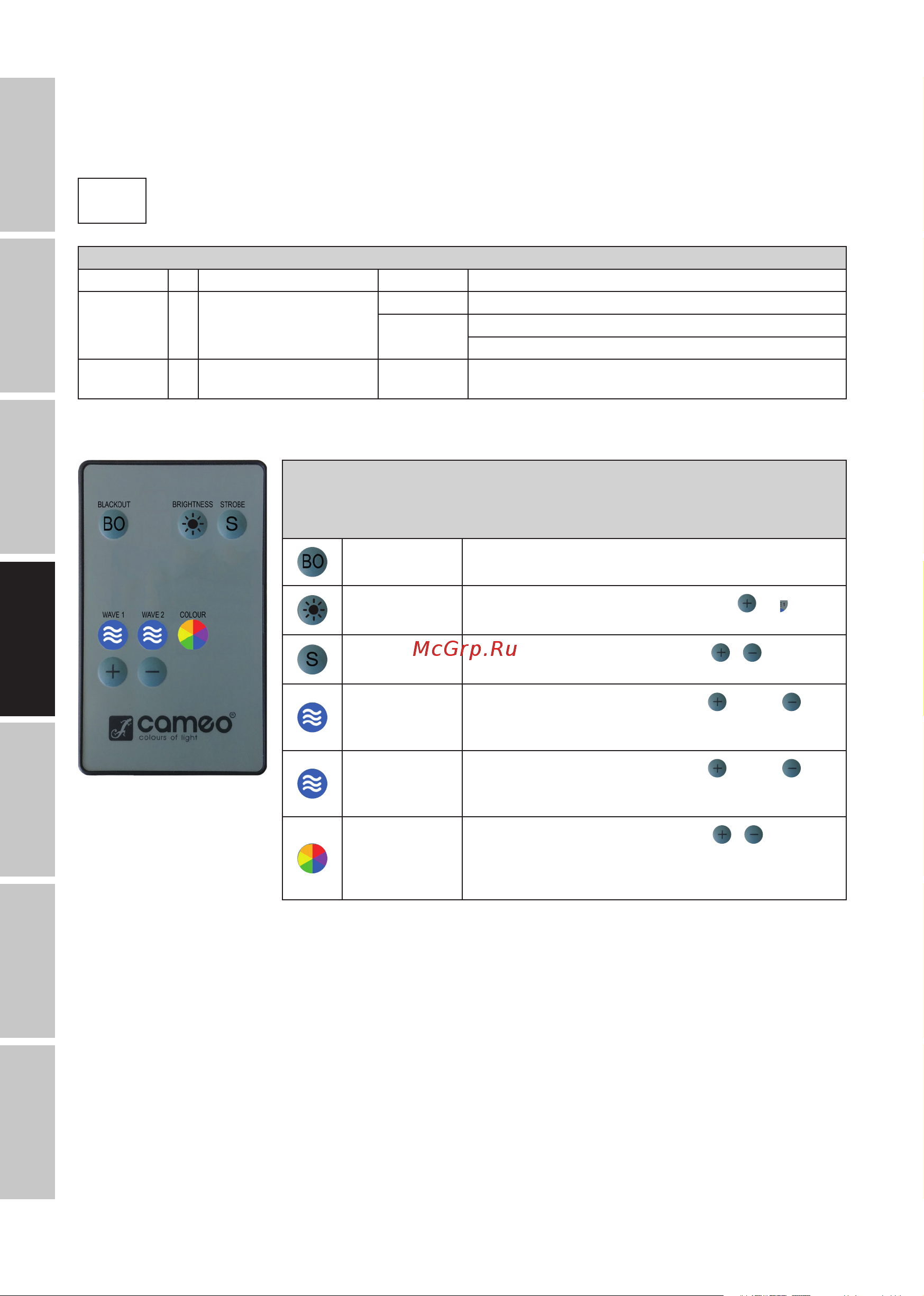

Apunte con el mando a distancia por infrarrojos directamente a la parte delantera del sensor de
infrarrojos incorporado. El rango de alcance máximo es de unos 8metros.
(El volumen de suministro incluye 1pilaCR2025 para el mando a distancia por infrarrojos. Retire la
lámina aislante antes del uso)
BLACKOUT
El botón BLACKOUT sirve para apagar la luz del proyector. Puede
volver a encender la luz pulsando de nuevo el botón Blackout.
BRIGHTNESS
Pulse el botón BRIGHTNESS y utilice los botones
y para
ajustar el brillo como desee.
STROBE
Pulse el botón STROBE y utilice los botones
y para ajustar
el efecto de estrobo como desee (consulte la tabla DMX, canal2).
WAVE 1
Pulse el botón WAVE 1 y utilice los botones
y para
ajustar la rotación del disco de efectos1 como desee (consulte la
tabla DMX, canal4).
WAVE 2
Pulse el botón WAVE 2 y utilice los botones
y para
ajustar la rotación del disco de efectos2 como desee (consulte la
tabla DMX, canal5).
COLOUR
Pulse el botón COLOUR y utilice los botones
y para ajustar
uno de los ocho colores de la rueda de colores más «posición
vacía», los colores divididos y la rotación de la rueda de colores
(consulte la tabla DMX, canal3).
MANDO A DISTANCIA POR INFRARROJOS
