FR
90
COLORado Solo Batten QRG Rev. 1
MANUEL DE RÉFÉRENCE
Connexion sACN
Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de
l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN.
L'ACN est maintenu par la PLASA (Professional Lighting and Sound Association)..
!
Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous
d'utiliser des câbles certifiés IP65 (ou mieux) et de protéger les ports non utilisés avec les couvercles
IP65 inclus.
Connexion Maître/ Esclave
Le COLORado Solo Batten utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel
d’Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des
appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORado Solo Batten supporte le protocole RDM
permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le
manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de
supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-
clamps/

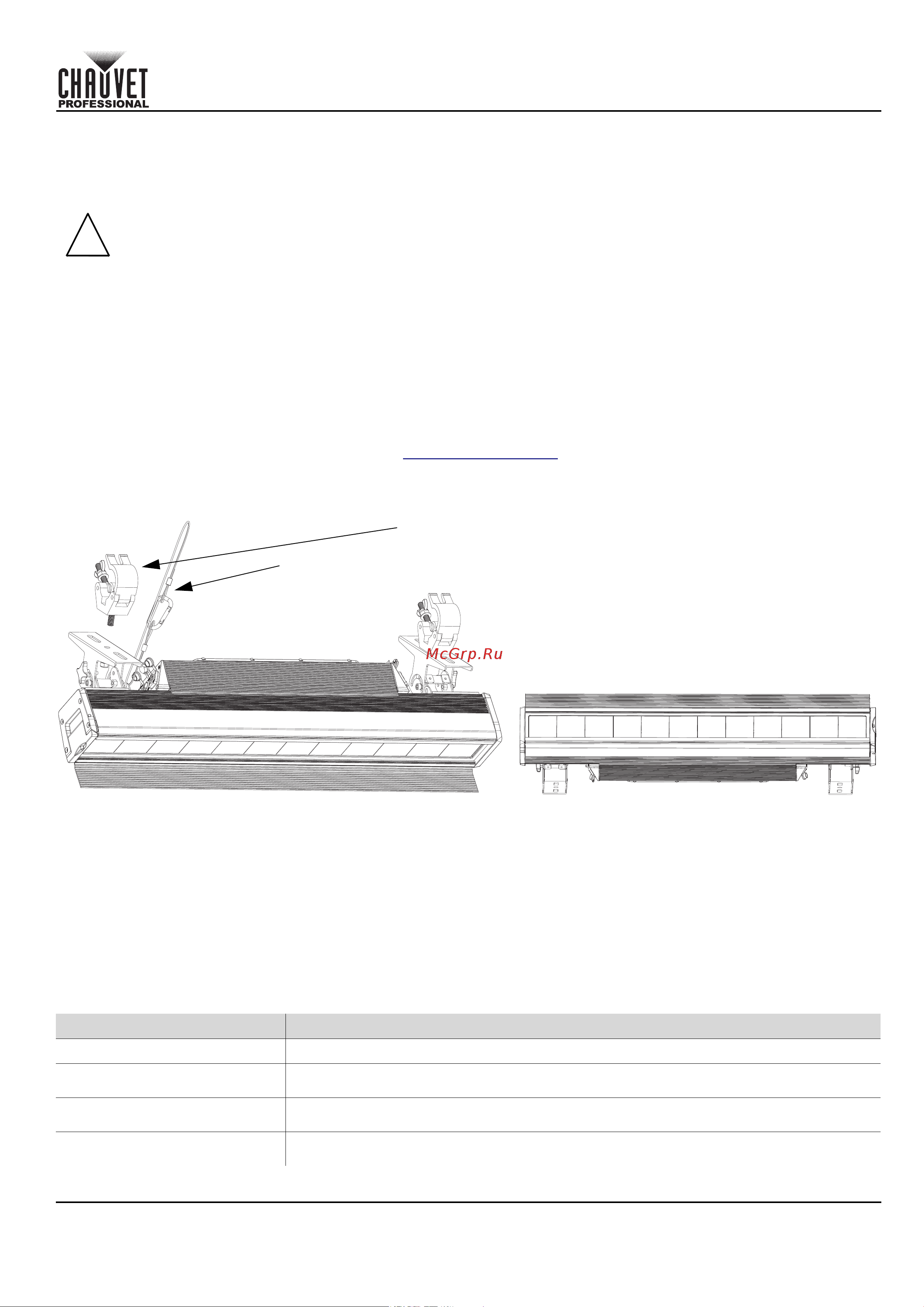

Schéma de Montage de l'Appareil
Élingue de Sécurité
Clip de Fixation
Montage en Hauteur Montage au Sol
Serveur web
Le serveur web de l'COLORado Solo Batten peut être accédé à partir de n'importe quel ordinateur connecté sur le même
réseau que l'appareil. Il permet un accès réseau aux informations systèmes et aux paramètres tels que le protocole de
contrôle et l'adresse de démarrage. Il permet également de tester la sortie de couleur et de modifier le mot de passe du
serveur web.
Pour accéder au serveur web:
1. Paramétrez l'adresse IP du réseau afin que le premier chiffre soit identique à celui de l'adresse IP de l'appareil.
2. Saisissez l'adresse IP de l'appareil dans la barre d'adresse d'un navigateur Internet.
3. Saisissez admin en tant que nom d'utilisateur et mot de passe pour vous identifier.
Description du Tableau de Commandes
Bouton Fonction
<MENU> Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer la valeur en cours
dans la fonction sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet
d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de
diminuer les valeurs numériques
