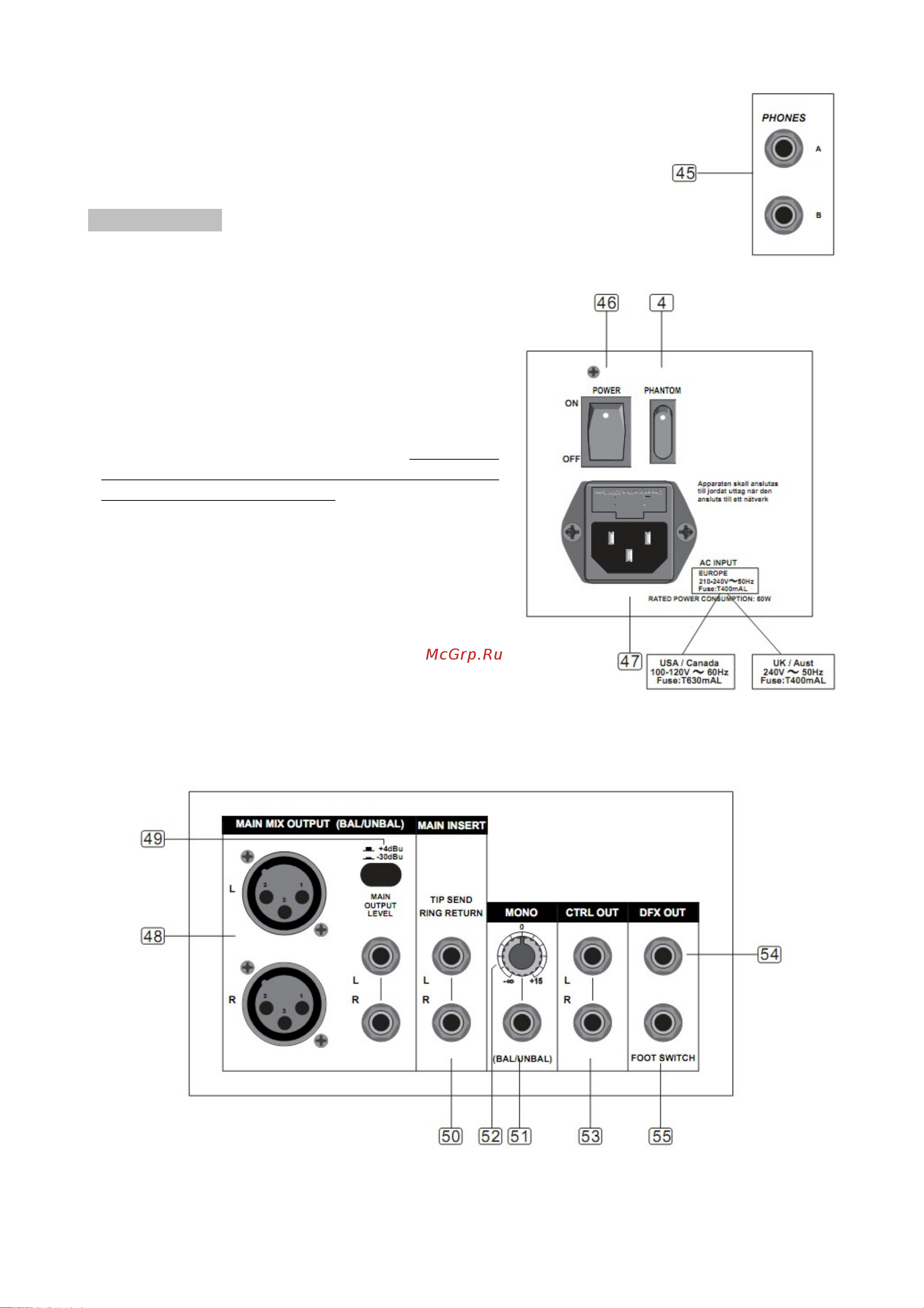

Alto L-16MKII [12/22] Задняя панель
![Alto L-16MKII [12/22] Задняя панель](/views2/2009657/page12/bgc.png)
Разъемы для подключения наушников (PHONES) [45]
Эти разъемы позволяют подключить к микшеру две пары наушников.
Задняя панель.
Переключатель POWER ON/OFF [46]
Этот переключатель используется для
включения и выключения питания микшера.
Переключатель PHANTOM [4]
Фантомное питание подается только на
микрофонные разъемы XLR, и предназначено для
работы конденсаторных микрофонов. Никогда не
подсоединяйте микрофон, если фантомное
питание уже включено! До включения
фантомного питания, убедитесь, что все
фейдеры уровней сигналов выведены на
минимум. Таким образом, Вы защитите Ваши
акустические системы от возможного
повреждения.
Разъем для подключения сетевого кабеля, с
держателем для сетевого предохранителя [47]
Используйте этот разъем для соединения микшера с сетевой розеткой с помощью
прилагаемого силового кабеля. До подключения, пожалуйста, проверьте напряжение,
доступное в Вашей стране.
12
