Alto L-16MKII [10/22] Bit цифровой процессор эффектов и графический мастер эквалайзер
![Alto L-16MKII [10/22] Bit цифровой процессор эффектов и графический мастер эквалайзер](/views2/2009657/page10/bga.png)
Кнопка AUX RETURN SOLO [26]
Функция AUX RETURN SOLO, работает таким же образом как функция SOLO в канале. При
нажатии этой кнопки сигналы возвратов AUX RETURN с 1 по 4 поступают на шины CTRL
OUT, PHONES и измеритель уровня. Рядом с кнопкой расположен светодиодный индикатор,
свидетельствующий о режиме активности функции SOLO.
Кнопки назначения сигналов субгрупп к главной выходной шине MAIN MIX [27]
Используя эти кнопки, Вы коммутируете сигналы шин субгрупп к главной выходной шине.
При нажатии кнопки LEFT, сигнал соответствующей шины субгруппы подключается к
левому выходу главной выходной шины, а при нажатии кнопки RIGHT, к правому. Если
нажать обе кнопки, сигналы субгруппы коммутируются к обеим шинам L/R выхода MAIN
MIX.
Фейдеры Субгрупп [28]
Эти фейдеры используются для контроля уровней сигналов, отправленных на шины
субгрупп к выходам SUBGROUPS OUT. Уровни регулируются в пределах от -∞ до +10дБ.
Любой канал может быть назначен на субгруппу.
Фейдер уровня главного выхода (MAIN MIX LEVEL) [29]
Этот фейдер позволяет установить уровень выходного сигнала на разъемах Главного
выхода (MAIN MIX OUT) и на разъемах Выхода для записи (TAPE OUT).
Светодиодный измеритель уровня [30]
Этот двойной 12-ти сегментный индикатор, отображает уровень сигналов отправленных на
выходные шины Контрольной комнаты (CTRL ROOM) и Наушников (PHONES).
Кнопка 2TK TO MIX [31]
Нажатие этой кнопки подключает к главной шине MAIN L/R, сигналы, поступающие на вход
для устройств воспроизведения (2TRACK IN).
Кнопка SOLO MODE [32]
Эта кнопка обеспечивает переключение двух режимов индикатора: режим измерения
уровня ДО ФЕЙДЕРА (PFL) и ПОСЛЕ ФЕЙДЕРА (AFL).
Помните - что положение функциональных кнопок SOLO, не влияет на Главный выходной
сигнал, и на сигнал выхода для записи.

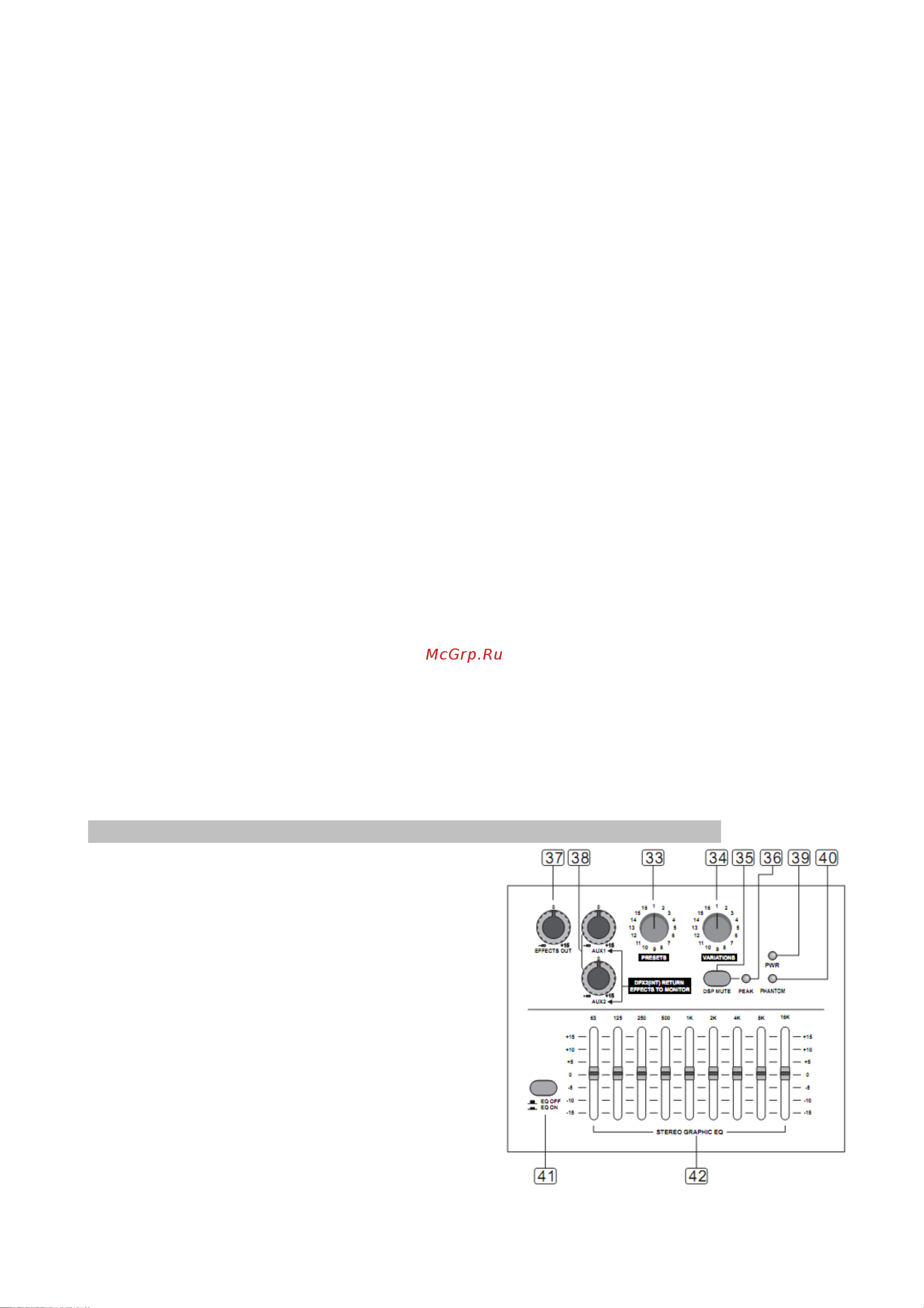

24-bit цифровой процессор эффектов и Графический Мастер-эквалайзер
Энкодер выбора Пресета (PRESETS) [33]
Этой ручкой переключаются программы
(пресеты). Вы можете выбрать наиболее
подходящий к случаю эффект из 16-ти
возможных, среди которых несколько типов
реверберации, моно и стерео дилэи,
модуляционные эффекты и комбинированные
программы.
Энкодер выбора Варианта (VARIATIONS) [34]
После того, как Вы выбрали подходящий
эффект, к следующему шагу нужно подойти с
особым вниманием. Для каждого пресета
имеется 16 вариантов, и посредством каждого
из них можно управлять разными оттенками
звучания.
10
